基地实操维修【仁宝LA-3401机器无触发笔记本维修一例】

本文由迅维培训实地学员原创，迅维论坛ID：wxf

　基地实操维修【仁宝LA-3401机器无触发笔记本维修一例】

   首先目测有没掉件，测各供电感对地阻会值都正常，然后接上稳压电源，待机电流在0.04A正常，测待机+3VALW  +5VALW电压都正常，但按下开关后电流无变化，然后就按照无触发来维修。

   测南桥待机条件：+RTCVCC:3V  RTCRST# 3V 32.768KHZ波形 V5REF_SUS5V都正常。

   这些都正常后然后再测EC待机条件：+3VALW电压 320786KHZ波形 ECRST# 3.3V  LID_SW#3.3V都正常， 再测EC与BIOS的片先信号CS#也正常。

   这些条件都正常后 按下开关时测ON/OFFBTN#也有高低高电压变化

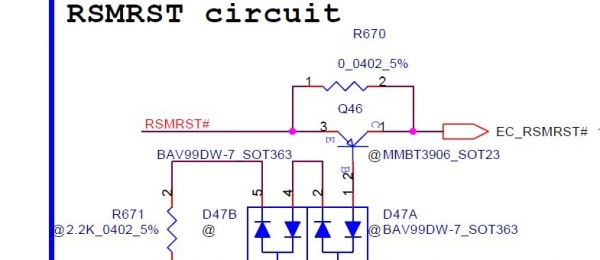

  再测EC的RSMRST#,故障点终于了，在按下开关瞬间电压从3.3V变成1.5V


  由于这个电压是去到南桥的，Q46是没有装的，所以把R670 断开后再触发后测，发现电压一直为3.3V正常，由此判段南桥坏拉低了RSMRST#电压。
