【迅维培训中心】T60不跑码待机无无触发维修

来源：迅维网更新时间：2017-04-01 浏览次数：

本文由迅维培训实地学员原创，迅维论坛ID：tangyumiao123

原文链接：http://www.chinafix.com/thread-541183-1-1.html

时间过得真快，转眼间一个多月就过去了。在迅维学习期间，我赶紧我觉得学到很多少知识！

好了，不说这些了。修出东西来才是才是硬道理今天，喜哥发给我们没人一块料板T60的。 E'

首先我们大家都知道拿到板子先观察一下板子上的元器件有没有掉件，或者有没有到过以及烧坏过没。

我这个T60板子外观上看起来没动过什么。
观察好后。那么我们就要开始干活了：把万用表打开测量板子上的每个电感。看这些电感是不是对地短路，看下阻值是否正常!查了都正常后。在测量一下MOS管是否有击穿！

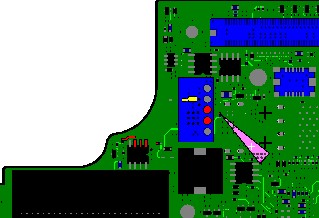

以上我都按老师以前讲的步骤一步一步走完后。以上的操作都正常后，那么我们就可以上电了。上电的心情的太爽了，首先我们要找到电源接口，见下图：

插上可调电源后，待机0.038A。按照以往的情况，待机正常了。我们还是要先测量一下待机时的一些条件：M路的电压：3M 5M 1R5M 还有DISCHAGE 看看这些条条件是否正常。
测量好后测量TB62506工作条件BAT-VOLT和VCC3M VCC5M VCC5M-ON 相与产生MPWRG 在测BAT-VOLT时发现没有电池电压检测条件！于是我继续查找，在BAT_VOLT电压不正常。我们开始查这路电压。这个电压由VREGIN20经过2个电阻分压得来的！见下图：

于是看电路图经过2个电阻分别为R522 2M R559 909K 。
在点位图上找到他们的坐标一查，发现R559阻直无穷大！肯定不对，拆下来测量发现电阻坏，在料板上找了个1M的。装好后测量！见图：

上了待机工作条件查完后，我们下一步找到开关，见图：

打开开关，电流上了一下，立即掉了。刚才觉得很奇怪，怎么回事呢？？？？？？？？我当时还查了是不是后级有短路。但是测了半天还是没测到后级的问题。
没办法我只好翻开我的笔记一查。原来我忘了一件很重要的事情，因为IBM的机子在温度保护电路中做的非常好。我们要把温度检测的芯片的MAX1999的第一脚和第二脚短接。这个是检测CPU的温度的。我没装CPU是不能跑马的。不短接这个脚一上电直接掉电！于是我短接好后，电流到0.45A！基本正常！
