  来基地有些日子了,一直想写点什么。可是现在还在学基础,只能发些学习心得什么的。等以后有能力了,也写些维修实例。首次发帖,不对的地方多多指教。

  来了,就觉得学习的还是挺多的,很多东西以前自学什么的,总感觉到有点瓶颈,哪里突破不了。在这里受各位老师点拔,有种豁然开朗的感觉。人都有惰性,上完课肯定会不及时复习的。每天,饼哥都会安排作业,这种手段真不错。饼哥真敬业,辛苦了,赞一个。

  这几天主要学习的有,维修工具认识及使用,主板芯片的认识,主板架构,供电及信号认识,插槽的认识及定义,电子元器件,电路图简介等。

  今天,饼哥给我们来了场基础考试。算是对自己前段时间的考核。题目也不难,但我确栽在了最后一题。今天特意写出来,本来有机会考100分的。但我也不后悔,因为我是知道的,只是算是一种错误的坚持,也是自己没有百分百搞通吧!写出来,算是自己再加深印象。

题目如下:

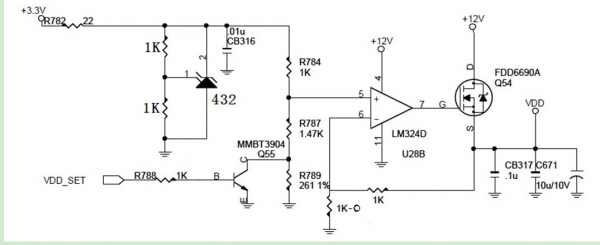

  VDD_SET为高低电平时,VDD电压分别是多少?




  3.3V21K的电阻分压加到4321脚(R极),经432精密稳压器稳压后,将输出稳定的2.48V。如果VDD_SET为高时,控制NPN的三极管Q55导通,248V将通过R784R787分压为147V左右加到LM324D5脚(同相输入脚),此时,LM324D6脚(反相输入脚)为0V6脚的电压是Q54S极的电压经限1K限流电阻反馈,另一个1K图纸上表示没有安装,故在此处不用理会),LM324D7脚将输出高电平,Q54慢慢导通。S极的电压慢慢上升经1K反馈给6脚,直到电压稳定在147V。即,VDD电压也为147V

  如果VDD_SET为低时,NPN的三极管Q55截止,248V将通过R784R787R789分压为157V左右加到LM324D5脚(同相输入脚),此时,LM324D6脚(反相输入脚)为0V6脚的电压是Q54S极的电压经限1K限流电阻反馈,另一个1K图纸上表示没有安装,故在此处不用理会),LM324D7脚将输出高电平,Q54慢慢导通。S极的电压慢慢上升经1K反馈给6脚,直到电压稳定在157V。即,VDD电压也为157V

  所以,答案就是:分别为147V左右和157V左右。

  我之所以会错,就是在第一步的432输出电压的计算上。我直接把432当稳压二极管算,算432的输出电压为124V,并没有让算那21K的电阻分压。后面的结果自然就错了。实际上我也是想过算那2个电阻分压的,但我总记得书上那个当稳压管用的例子,总觉得可以不算分压,结果悲剧了。。。。。。不过,这只是考试的电路吧,实际上没有这种电路运用吧?这里的VDD_SET信号为高、低时,VDD的电路也还是一个高电平状态,缺少控制作用了吧!

  不能总纠结这次考试了,后面的课程要有很多难度了。学起来更吃力了,努力学习吧。
