　　韩冰，2017.5月迅维实地面授培训笔记本班学员，在迅维实地面授培训学习期间成绩优秀，经过在迅维实地面授培训一段时间的学习，技术快速提升，以下是他发自论坛的一篇维修案例。



　　大神飘过！

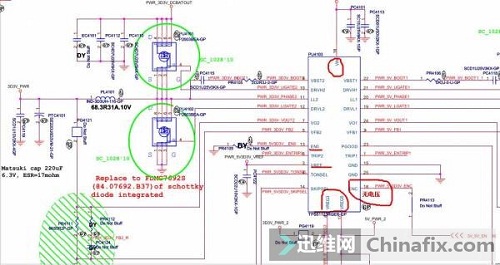

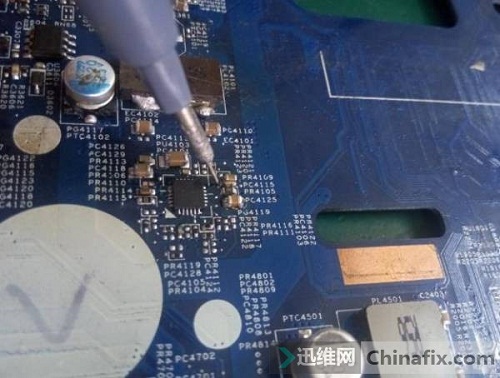

　　在迅维实地学校的板子都是人为故障！拿到板子目测没有少件，全板打值都OK，测量公共点PWM上管D极有19V，测量待机芯片PU4103(51123)16脚 VIN 有19V ENO总开启3.3V VREF基准电压3.3v VREG3 /G5电压都正常ENC PWM开启无电压。

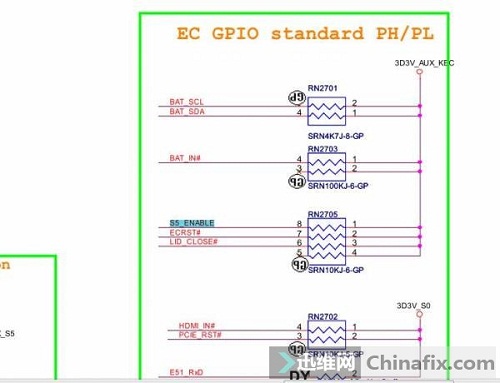

　　查找是由RN2705上拉3.3V EC边上找到排阻位置，但是没装，找了个103的装上有3.3V。

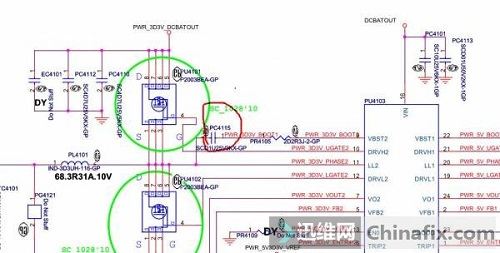

　　芯片的条件基本满足，测量电感还是无电压，查了下自举发现电容被换成一个电阻，补上电容还是没有电压。





　　想到阿林大师说电容叠罗汉，就给电容叠了一个。

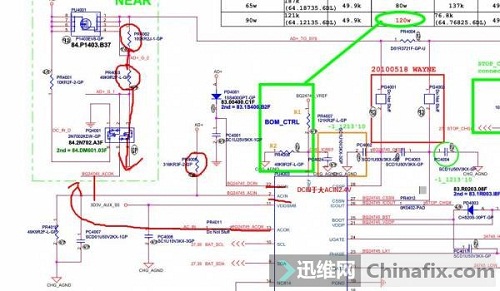

　　还是没有电压有点懵！无意间戳到隔离管G极有19V，看来是个假公共点自己大意了PU4001是个P管低电平导通，19V肯定不对查看G极有两个电阻串联分压，分压需要PQ4001导通5脚需要高电平才能导通使两个电阻串联分压，5脚ACOK是由待机芯片发出，记的预习视频里面胼哥讲过LZ57的这个待机芯片（BQ24745）DCIN要大于ACIN 2.4V才会输出ACOK，发现ACIN是有两个电阻分压产生PR4006和PR4010，测量PR4006上拉电阻两端都有19V，肯定没分压，测量PR4006是0欧，看图纸上面是316K  找了个300K的装上后待机3/5v都有了。





　　心里有点小高兴，在测量内存总线、桥、PLL都有电压，无CPU电压，心想不会装上CPU内存就亮机吧？怀着忐忑的心情上电，电流上到0.68，测量CPU有1.1V电压，集显供电没有，换了几条内存还是一样，上假负载测量信号都正常，老师说这板子有缺陷让我刷BIOS试试，在我刷到第6个BIOS时候电流跳变到1.1V亮机了。



　　送上亮机波形图

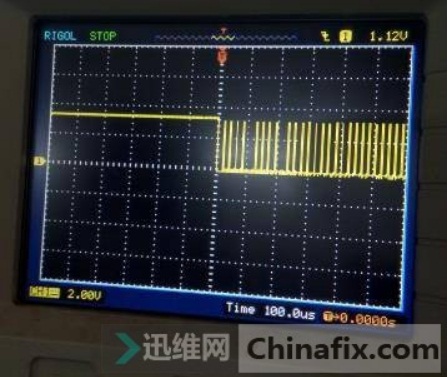

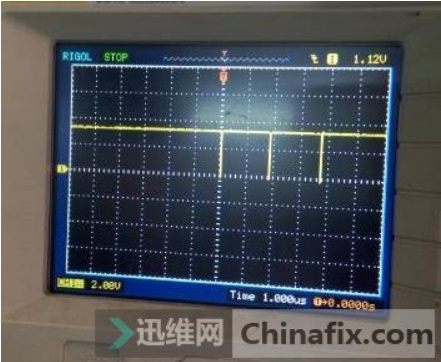

　　BIOS CLK

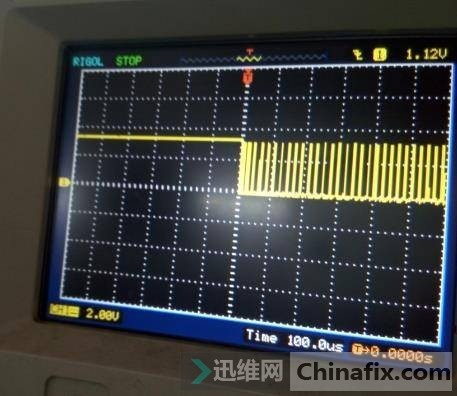

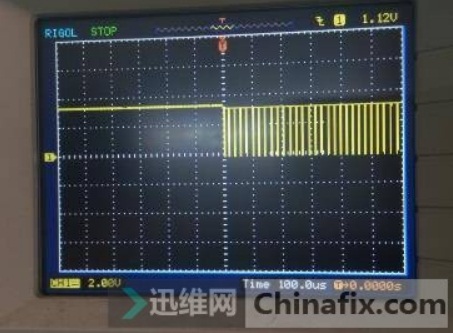

　　BIOS DI





　　BIOS CS#





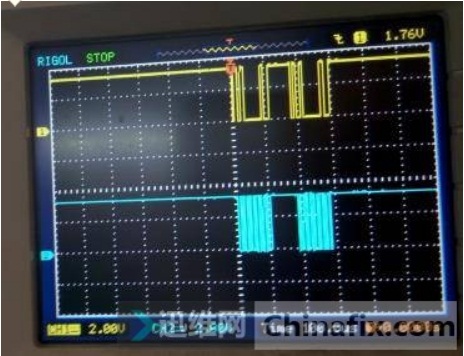

　　EDID无屏

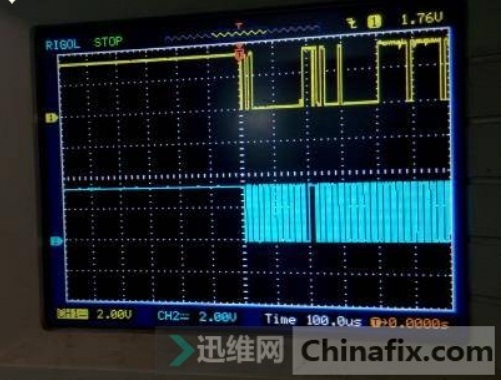

　　EDID有屏

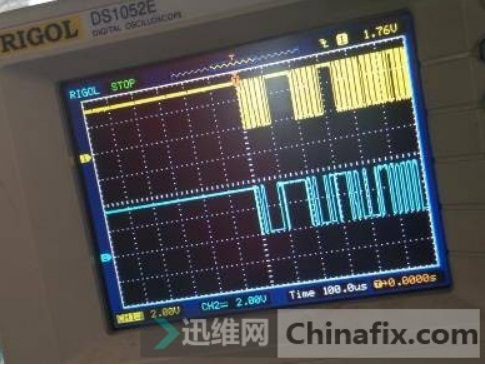

　　SMBUS

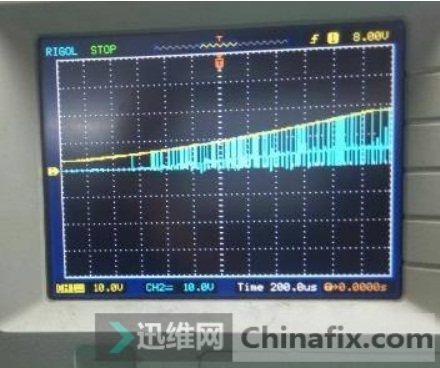

　　VGA行场





　　公共点





　　帧周期





　　小结：看来维修还是要胆大心细。
