实地毕业了，最后一节课，华硕TERESA 掉电维修

来源：迅维网更新时间：2017-04-01 浏览次数：

本文由迅维培训实地学员王帅原创，论坛ID：wangshuai007

原文链接：http://www.chinafix.com/thread-768149-1-1.html

转眼，来深圳三个月了，明天就要离开这个城市了，心中有些不舍。

在实地通过三个月的学习感觉从理论跟实践都有很大的提升，在此感谢所有给以授课与帮助的老师，及同学。

曾经一起奋斗的同学们都纷纷离开学校了，有一些都不记得他们的名字，也许以后也不会有这种经历了。

说再见，可能不会再见了，愿每个同学，回去都有好的发展。

-------------------------------------------------------------------------------------------------------------
华丽的分界线
-------------------------------------------------------------------------------------------------------------

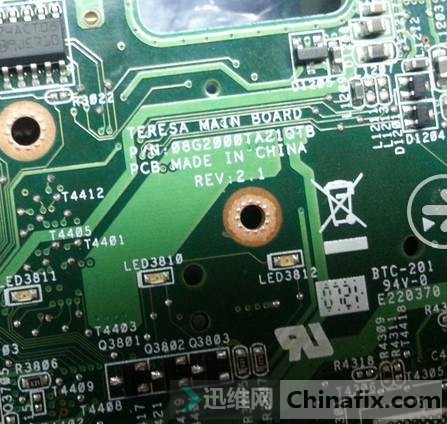

在实地的最后一节课了，一直最怕修掉电，前几天还特意要求阿林老师给讲了一下掉电的怎么修。运气好真好拿到一块华硕TERESA 掉电的板。

拿过板，还是老习惯观察一下外观，打值，基本都正常。上电，待机电流正常，自动触发到0.4又回到0.025，可以重复触发，看来确实是掉电。
华硕的板第一个就先想到 FORCE_OFF# 这个信号，因为老师讲过，华硕会在上电后检查所有电压，如果有电压没有出来就会发出FORCE_OFF#信号掉电保护。还是先找电路图看一下，这个信号受控于，VRM_PWRGD、DDR_PWRGD、3V_5V_PWRGD等信号。

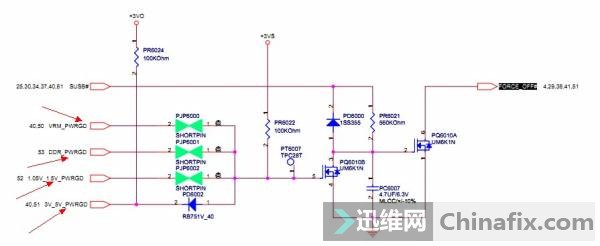

FORCE_OFF# 信号

上电后SUSB#通过电阻PR6021给PC6007充电，在一定时间内，有一个PG没有发出会使PQ6010B截止，PQ6010A导通从而发出FORCE_OFF#，拉低EC复位，整机掉电。

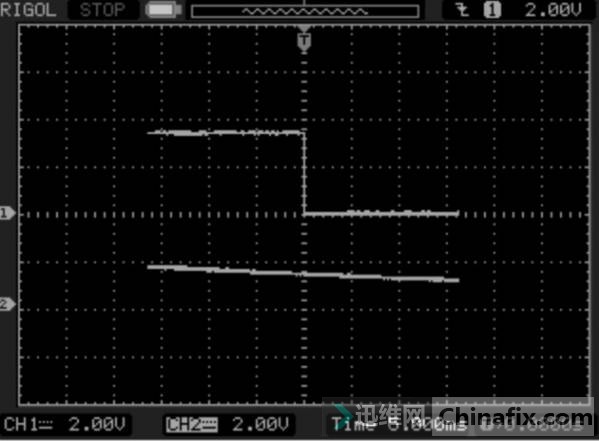

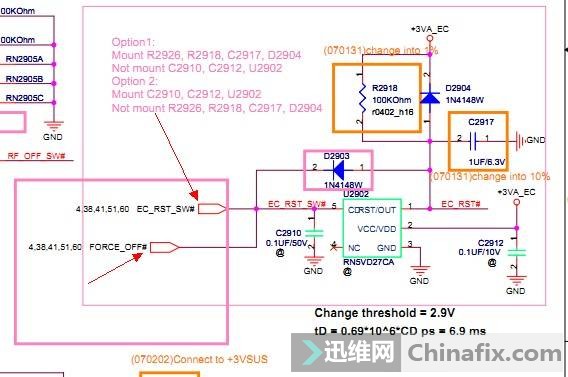

先拿示波器，以SLP_S3#作为触发源，与EC复位比较，发现明显EC_RST明显在SLP_S3#之前就掉了，不触发之前实测EC_RST为3.2V左右。
这张波形不太明显，之前波形没有保存，

先找到PQ6010拆掉，上电电流停在0.4左右不掉了，哈哈。

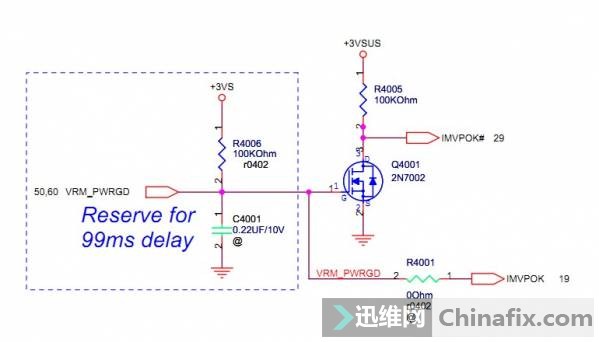

这下可以慢慢查了，测各路PG发现VRM_PWRGD没有电压，先找到供电芯片，查图从芯片1 脚测也是没电压,打值正常，也没有断线。这里就开始走弯路了，先拿CPU供电开刀了，用示波器测，两路上管及电感前后端，波形都正常。先换芯片，从料板找到一个ISL6262换上，发现还是一样，突然看到芯片有一个PGD_IN信号。

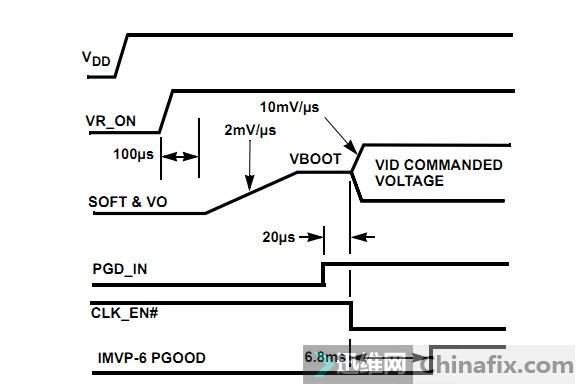

记得月饼老师讲过：“这个信号主要控制 PGOOD 逻辑电路，无 PGD_IN 不会导致无 CPU 供电，只会导致无 PGOOD 的输出”

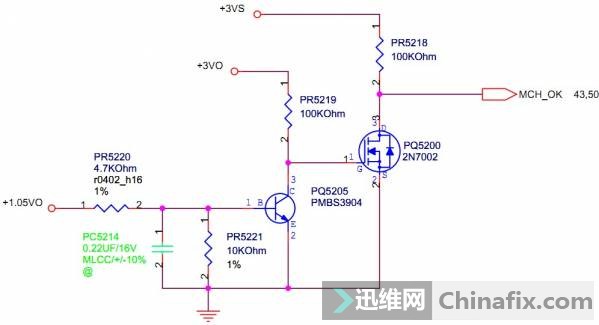

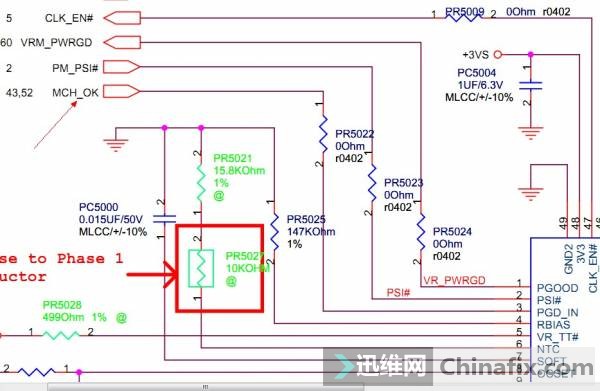

一测，还真没有电压，追查这个信号MCH_OK，发现受控于+1.05VO,找到PQ5200测G极没有电压，电阻PR5218一端+3VS基本没用电压。

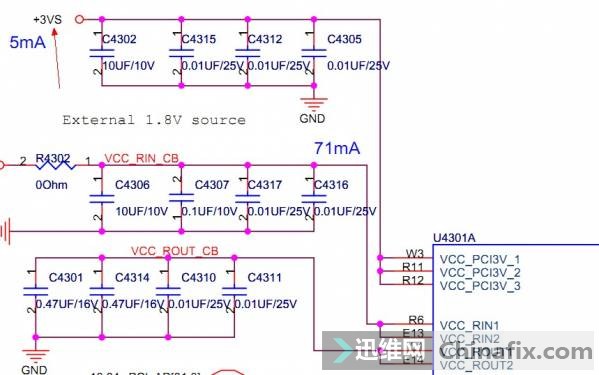

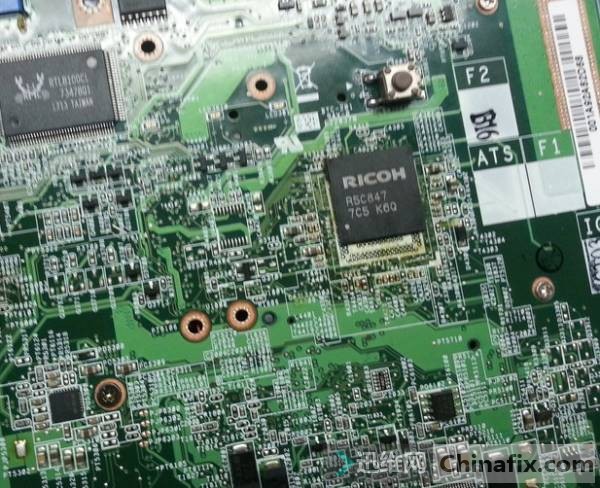

正在测量呢，一不小心被什么东西烫了一下，断电看查图，发现是一个读卡器芯片，并且供电也是+3VS，这么热肯定有问题先拆掉再说。

拆下来的读卡器芯片

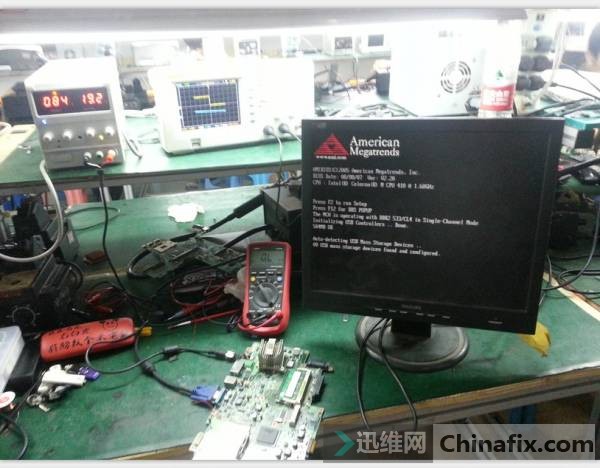

芯片拆掉，测MCH_OK，跟VRM_PWRGD都正常了，从假负载上都测到复位了。
其实细心会发现，两个信号的上拉电压都是+3VS，还好又绕回来了。

于是将拆PQ6010装回去，又开始掉电了。。。。。。。。。。。。。。。。。。。。

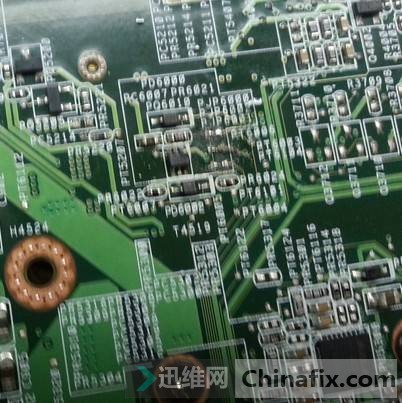

感觉还是这个信号的问题，拆掉PQ6010又正常了，测5脚为3.2V应该正常，感觉PQ6010或PC6007损坏，由于6脚的小MOS管判断好坏麻烦，直接找到料板拆一个同样的 MOS管，一个4.7UF的电容，结果换上MOS管就好了，不掉电了，太坑了，真是什么都靠不住，害我又重新查一遍。
