迅维实地学员学习感言及维修实战分享

来源:迅维职业技能培训中心    发表时间:2018-04-26    浏览次数:

  本文为迅维实地学员黄灿程原创,迅维论坛ID:as2908865

  原文链接:http://www.chinafix.com/thread-1146883-1-1.html

  在分享迅维实地学员黄灿程维修案例前,我们先来简单的采访一下黄同学。

迅维实地学员
左:迅维实地老师  右:迅维实地学员

迅维网小编:

  您好,黄同学在分享你的维修案例前,能和大家简单先分享一下你来迅维实地学习的感受吗?

黄同学:

  当初考虑了很久才来迅维,来之前还在网上查看了一下迅维评价,有一些不好的言论,我怀着忐忑的心情来到了迅维实地,但是,上了几天课,我就觉得那些不好的言论其实是有意抹黑迅维。阿林老师和船长认真、负责;课堂欢乐的气氛;办公室小李的热情这些都是我最真实的感受。学校的老师不止传授技术知识,还传授开店的经验和自己多年的经验,这样的老师才是最难得!

  经过在迅维实地面授培训学习一个多月的学习时间,终于要开始修板了!想想还有些小激动。

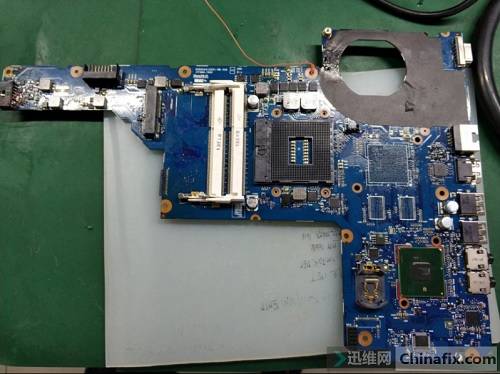

  板号:050A2412201-MB-A02

迅维实地学员

迅维实地学员

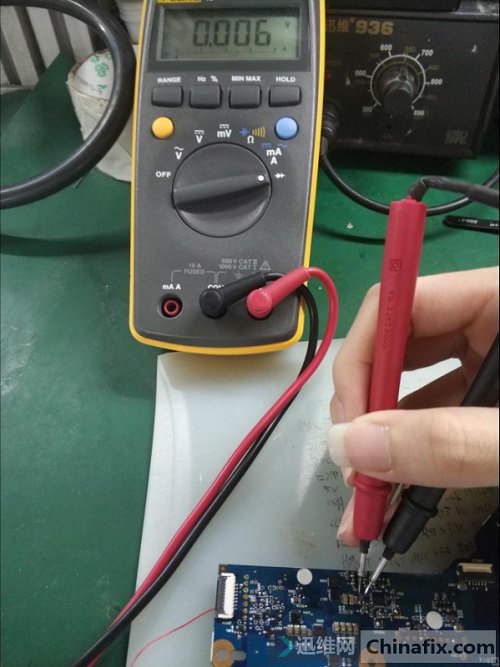

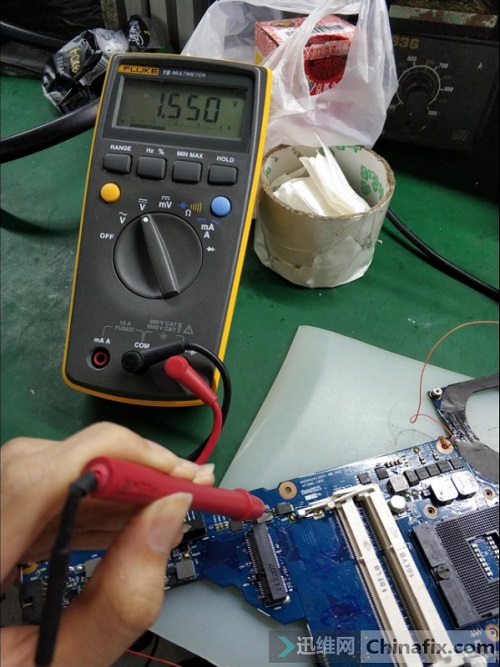

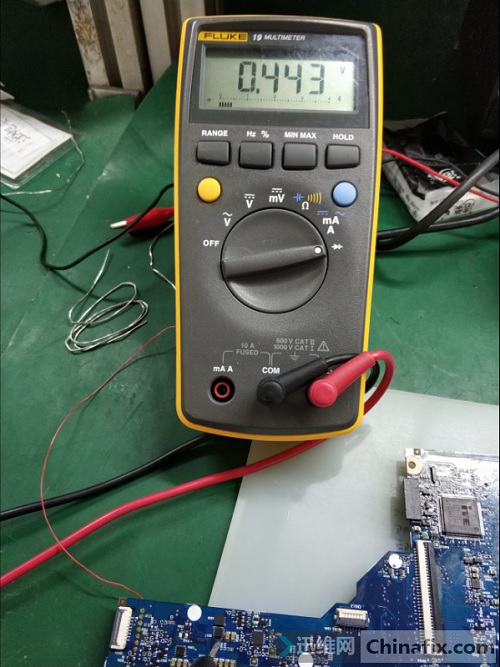

  拿到板的第一件事,打一下公共点的二级体值。

迅维实地学员

  好吧,老师在公共点的电容埋了铜丝。


迅维实地学员

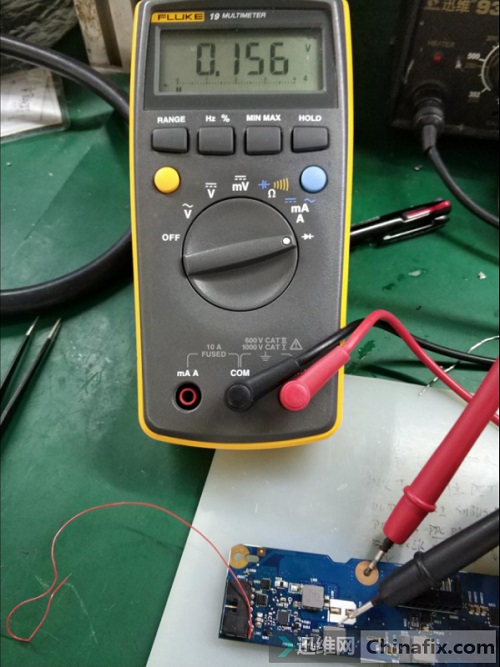

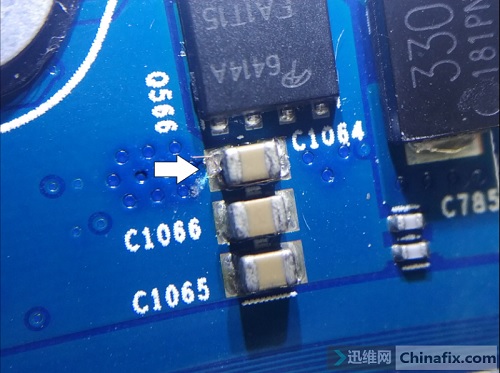

  有两个地方埋了坑,取出铜丝,现在再量一下二级体值。

迅维实地学员

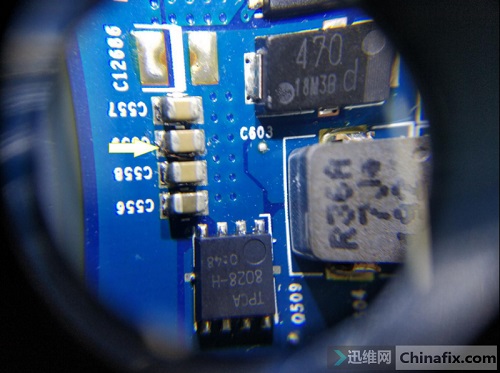

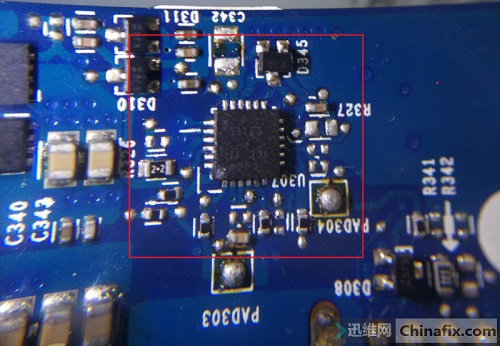

  好了公共点正常的。开始查看缺少零件的地方了,这里缺了滤波电容和自举用的电容电阻而且芯片还焊反了。

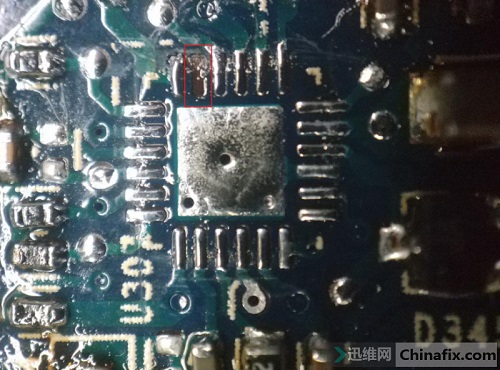

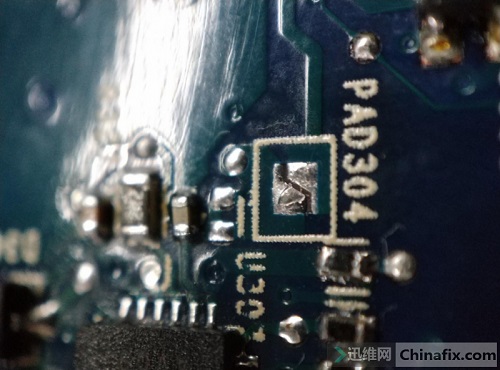

  拆下后,居然掉了一个焊盘,查一下图纸这是什么脚。

迅维实地学员

  看了一下图纸,是空脚,那就不用理他,直接焊上芯片和缺的零件(注意:其它的PWM电路的自举电容和电阻都会或多或少的缺件)。


  芯片焊好后发现电感对地二级体值和自举电容对地二级体值不正常,初步怀疑刚刚焊上去的待机芯片内部已经短路,先拆除再测试一下。

迅维实地学员

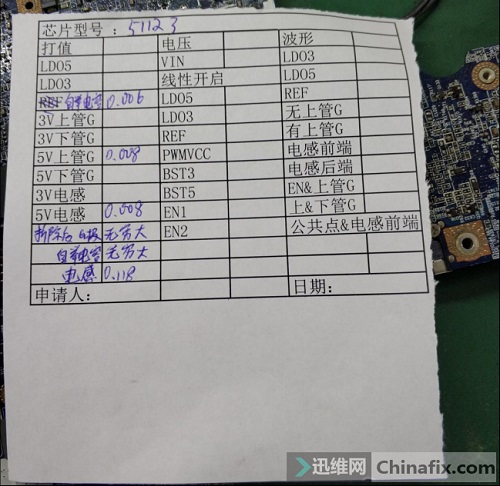

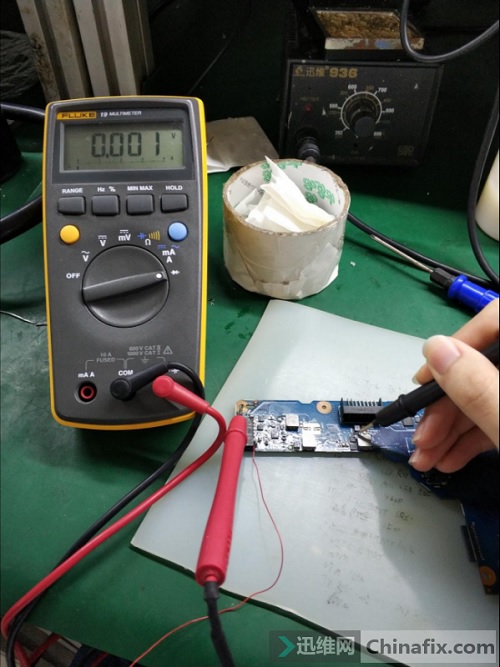

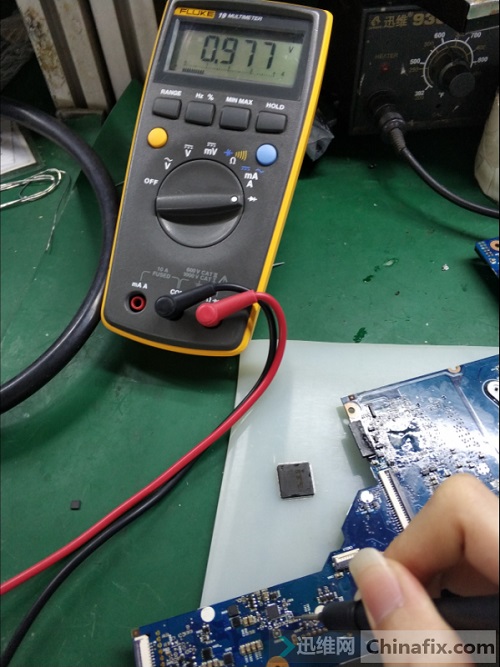

  拆除后,二级体值正常,确定是待机芯片的问题,填单去找阿林老师拿芯片。

迅维实地学员



  换上后重新打二级体值,电感等地方二级体值都正常了。


  但是发现3V线性短路,打算断开隔离点再测量。

迅维实地学员

迅维实地学员

  隔离点刮开后,发现是后极短路。

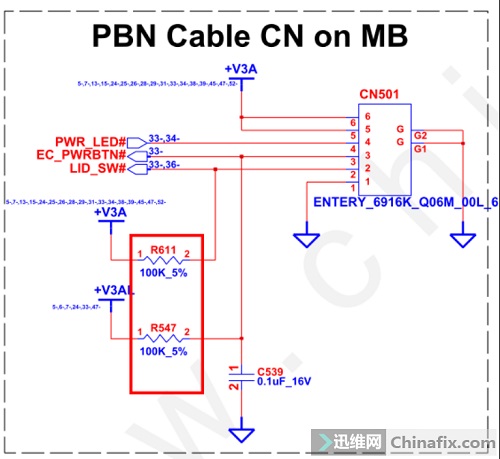

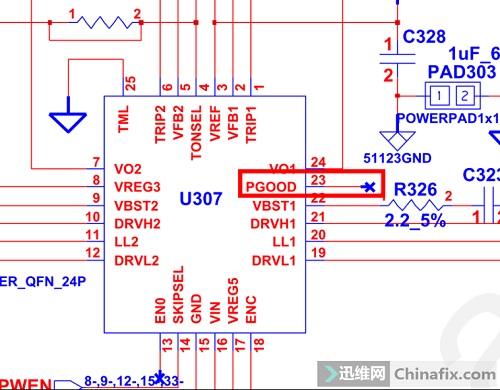

  看了一下图纸,初步判断EC短路。

迅维实地学员

  EC待机拆后,二级体值正常,填单领EC。

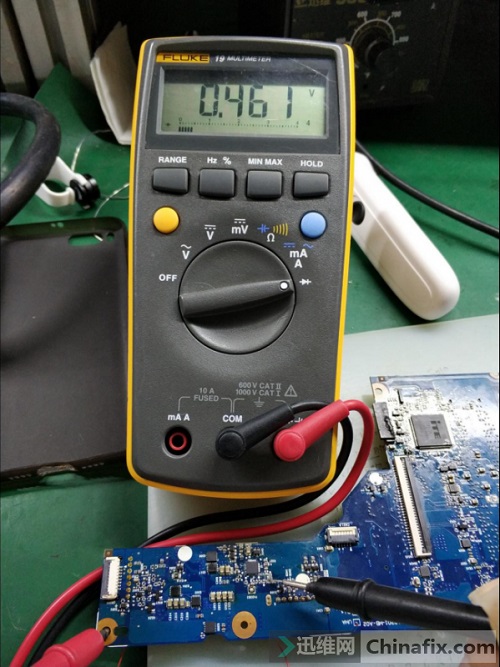

  EC焊上,再打一下二级体值正常了。

迅维实地学员

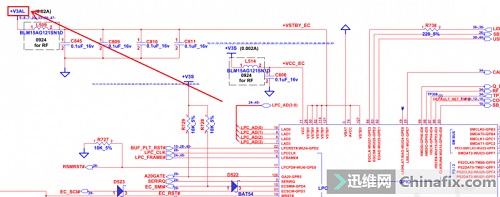

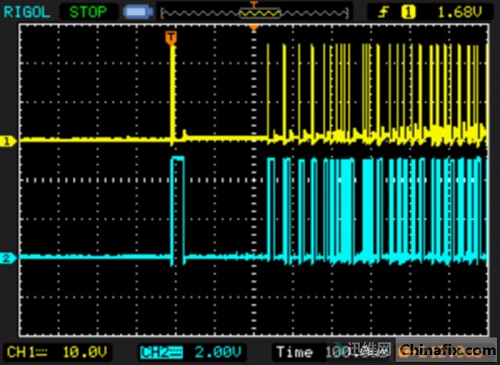

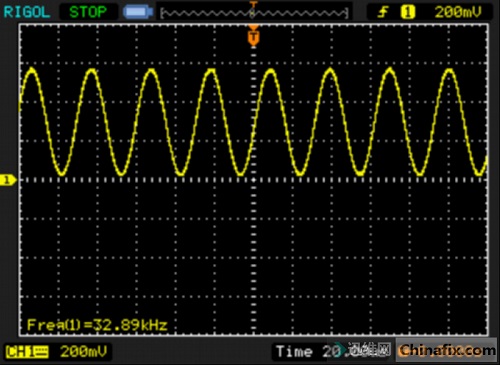

  按照惯例,晶振应该装反的。桥的晶振装正后,用3V可调电源接到纽扣电池测一下波形(EC的晶振也可能是装反的)
很好,很正常!

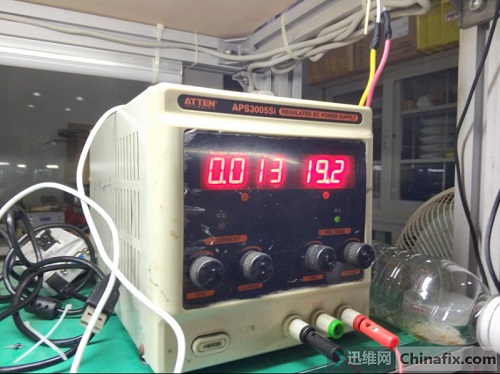

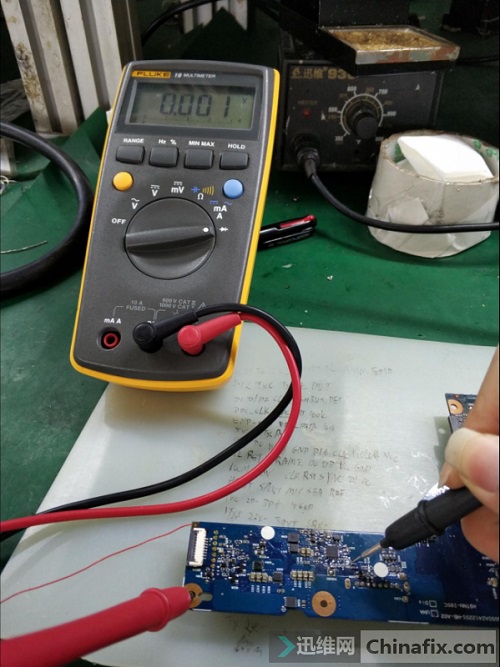

  全部的二级体值都打了一遍,没发现异常,缺件的都补上去了,准备上电!上电待机电流0.01A左右,正常范围。

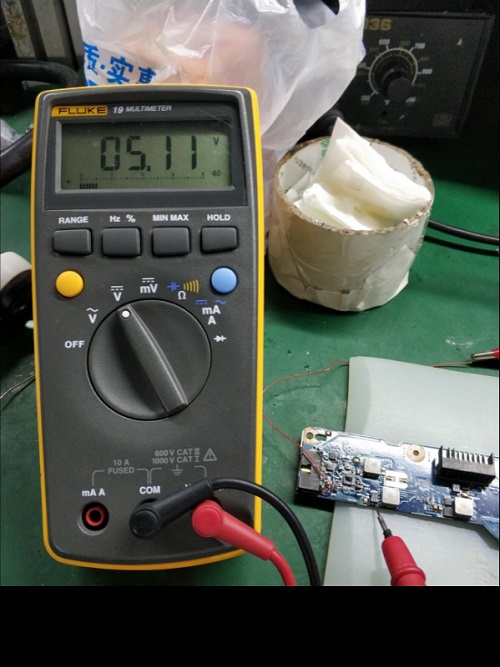

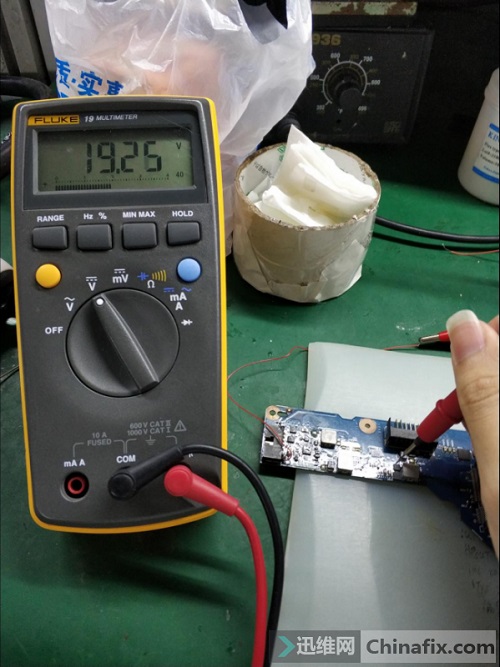

  量一下公共点、2V基准、线性3/5V、PWM3/5V电压。

迅维实地学员




  一切正常,开始抓波,先抓一下公共点和电感前端波形。

迅维实地学员

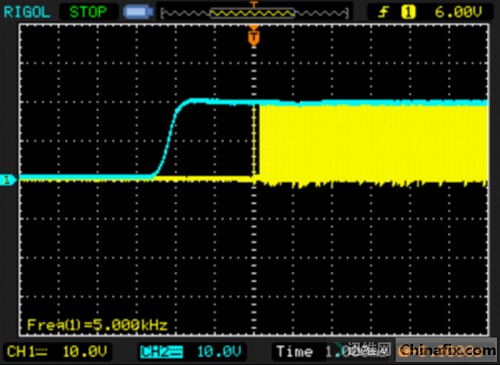

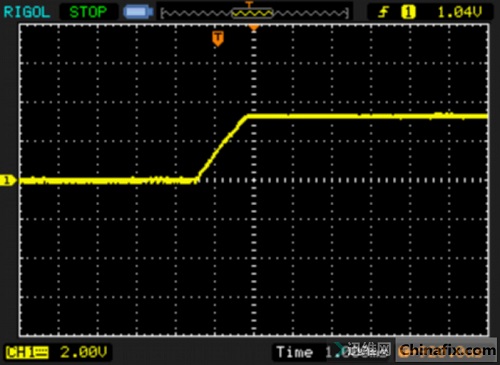

  然后抓上下管G极


  2V基准

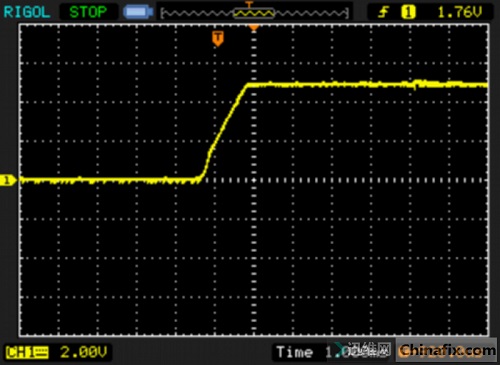

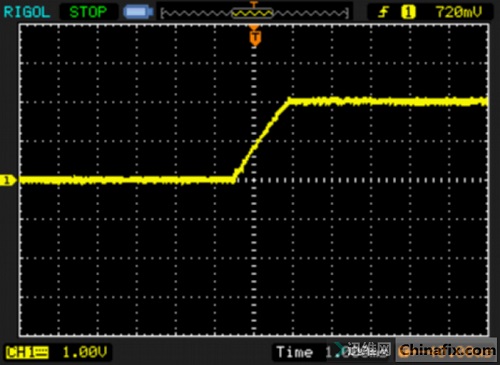

  还有3/5V等波形

迅维实地学员


  上开关的电阻就可以上电触发了。

迅维实地学员

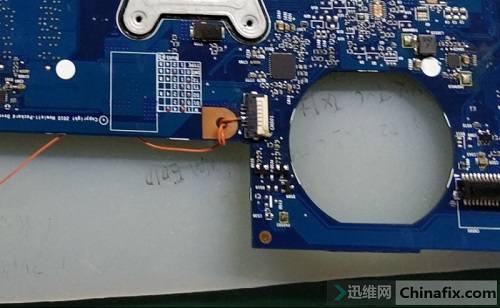

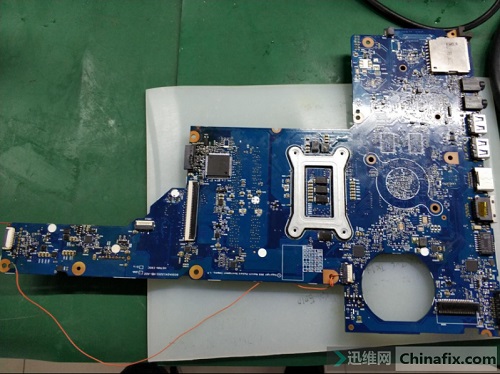

  自制开关,在第3脚飞线出来,碰一下地就开机了。

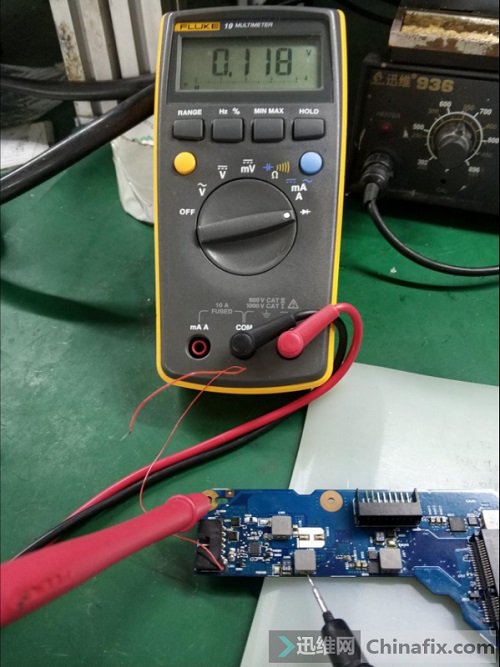

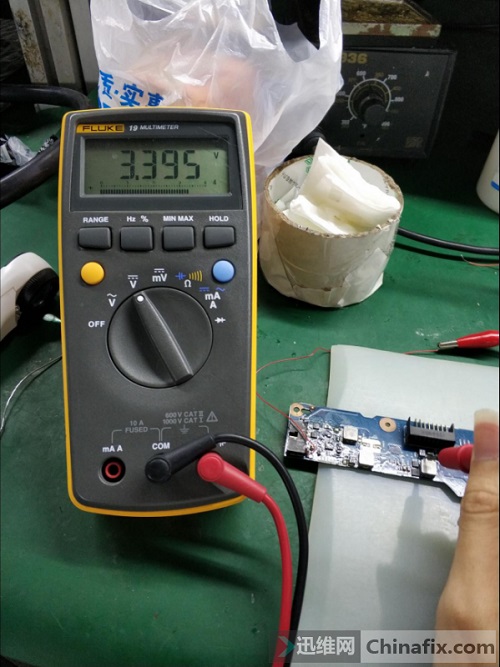

  不上内存和CPU触发一下,量一下内存和总线供电是否正常,内存供电正常。

迅维实地学员

  总线供电正常。

迅维实地学员

  开始上内存、上CPU。最紧张的时候到了。


迅维实地学员

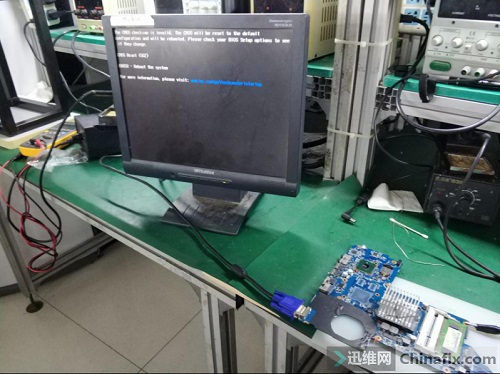

  终于亮了!

  总结一下实地维修练习要注意的地方:

  1、不用盲目的上电,上电之前要测量公共点和电感还有线性输出的二级体值,无明显短路才考虑上电。

  2、仔细观察各PWM的自举电容、电阻的元件是否缺件。

  3、仔细观察晶振是否装反。

  3、观察开关的上拉电阻是否缺件。

  4、EC附近是否缺少电容电阻。

  5、上CPU和内存前,先触发一次,量一下总线和内存供电的电压是否正常。
