迅维实地面授培训一个月:“抓波”神器修复笔记本主板一例

来源:迅维职业技能培训中心    更新时间:2018-05-22    浏览次数:
  本文为迅维实地学员刘声原创,迅维论坛ID:★牛气冲天★

左:迅维实地学员刘声 右:迅维实地老师


迅维实地学员刘声——实地一个月分享
  不知不觉已经在迅维实地面授培训呆了一个月了,感觉学了很多东西,每天过的都很充实,这几天在学习示波器操作,阿林老师让我们考完试的可以先测试主板上的电压。一开始表笔测试芯片有波形,测了几次后不知为啥突然没有待机电流了,待机5V也没有 了。

迅维实地面授培训
“抓波”神器修复笔记本主板一例

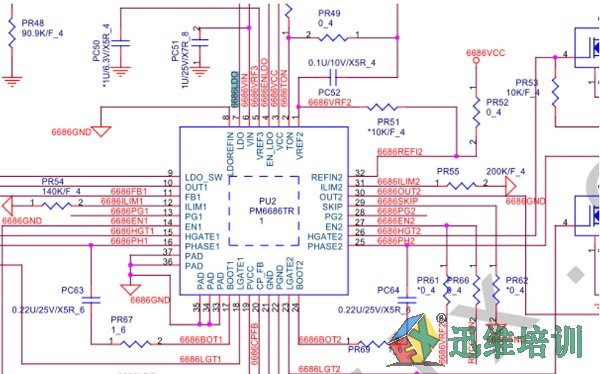

  然后打开图纸,查看了待机芯片的6脚供电VIN正常,4脚EN_LDO开启正常,7脚LDO线性电压5V也正常,BOOT1也有5V电压,通过示波器测量上管G极没有任何波形,为啥刚开始有,现在没有了,难道芯片坏了。有没有芯片换,先加焊一下试试看,加焊了以后瞬间有待机电流了,哈哈,搞定了,上一些搞定后测试的波形,示波器还没学完,大神看看抓的波形对不对。

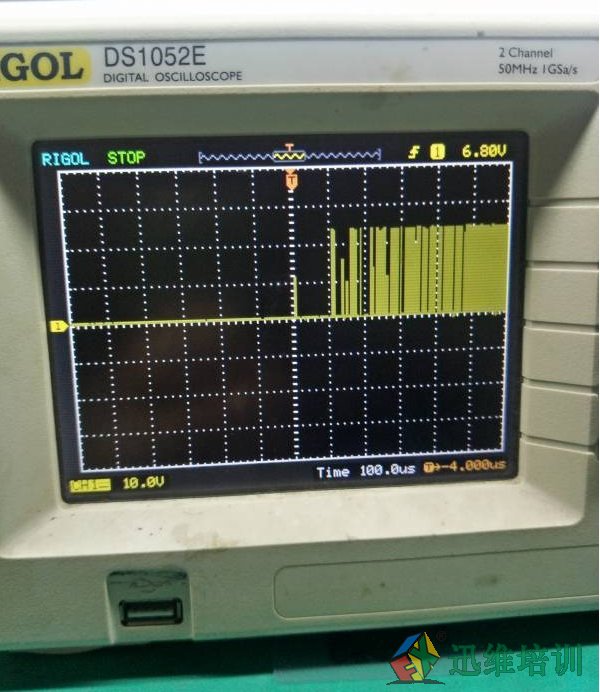

  5V电感后端波形
迅维实地面授培训
“抓波”神器修复笔记本主板一例
迅维实地面授培训
“抓波”神器修复笔记本主板一例

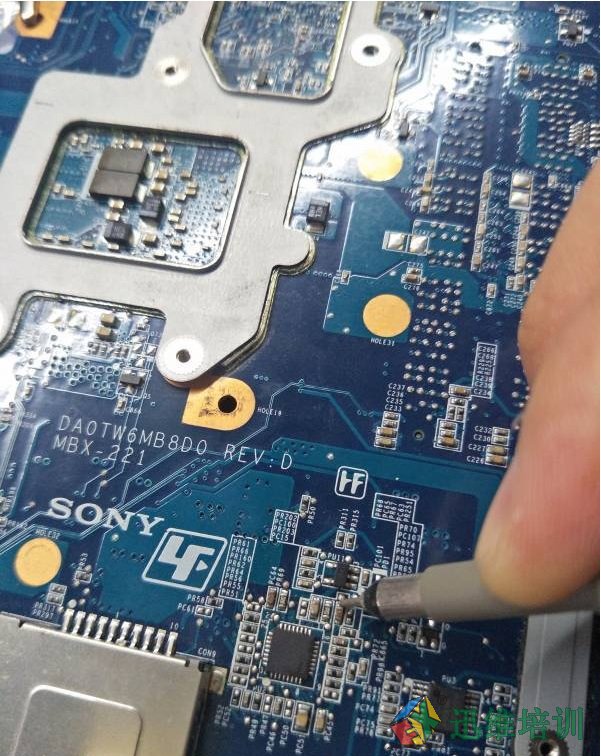

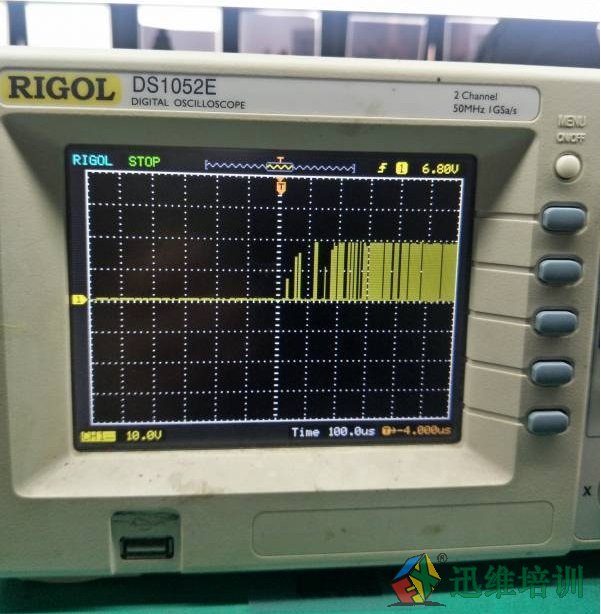

  5V电感前端波形
迅维实地面授培训
“抓波”神器修复笔记本主板一例
迅维实地面授培训
“抓波”神器修复笔记本主板一例

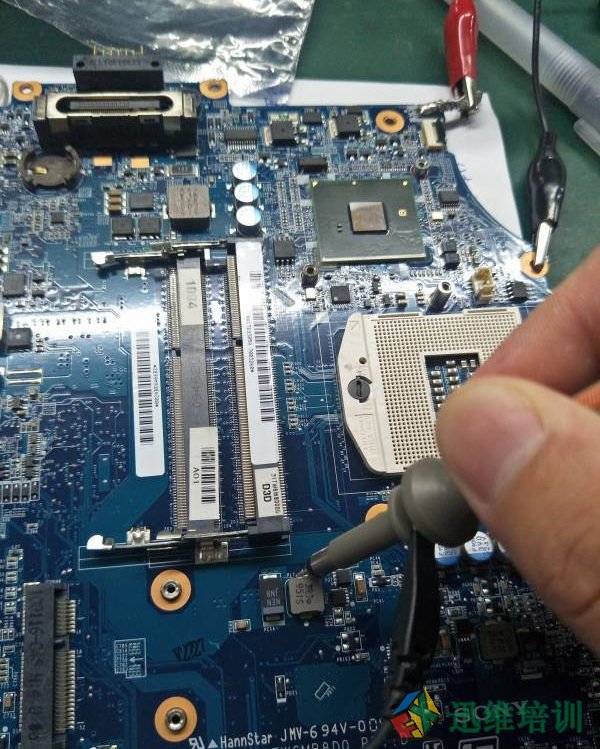

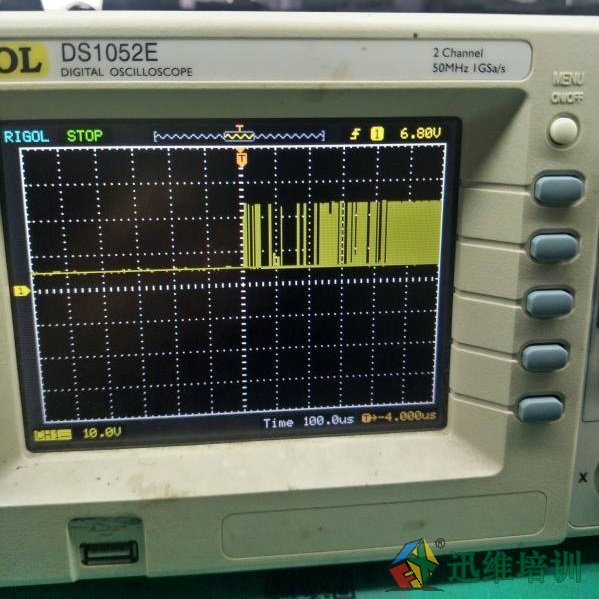

  5V上管G极波形
迅维实地面授培训
“抓波”神器修复笔记本主板一例
迅维实地面授培训
“抓波”神器修复笔记本主板一例

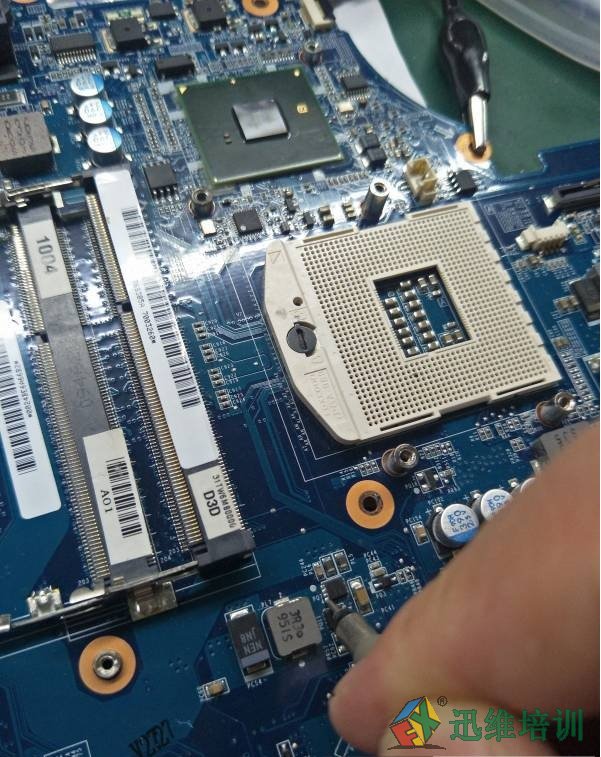

  芯片自举电容端波形
迅维实地面授培训
“抓波”神器修复笔记本主板一例
迅维实地面授培训
“抓波”神器修复笔记本主板一例

  想学习的小伙伴不要犹豫了,要变大神就认准迅维,你不会后悔的。
