  机器型号:华硕B250M-K

  故障描述:不跑码、不触发

  维修过程:

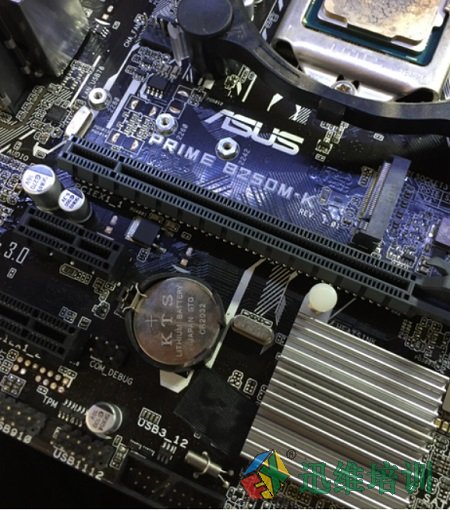

  一块腐蚀的华硕B250无法保修,送到我们这里叫我们看看。(谭超迅维实地学员在校期间成绩优秀,于17年毕业,现在四川一家大型维修店铺任职维修师傅)

迅维实地学员
华硕B250M-K笔记本不开机故障维修

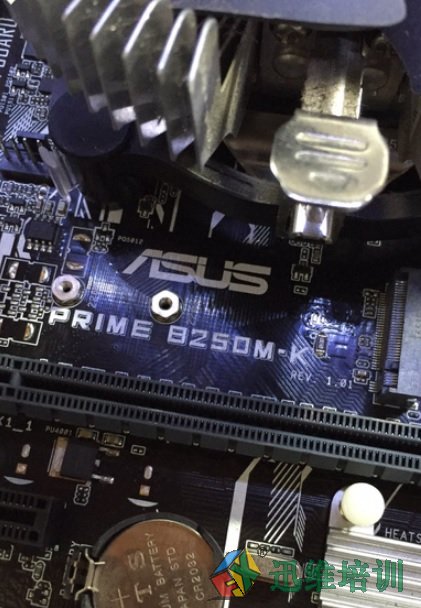

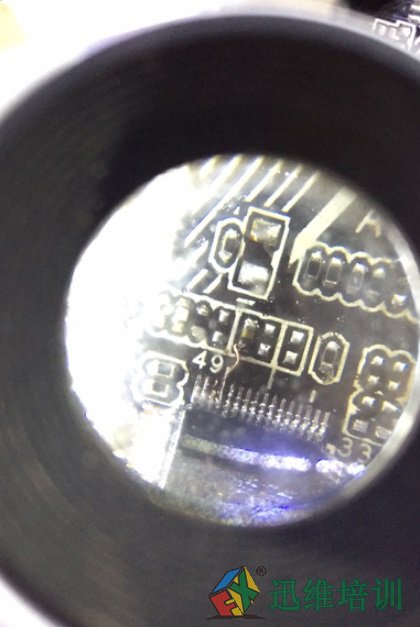

  腐蚀的是io部分,清洗干净之后有一根线断了,补上。

迅维实地学员
华硕B250M-K笔记本不开机故障维修

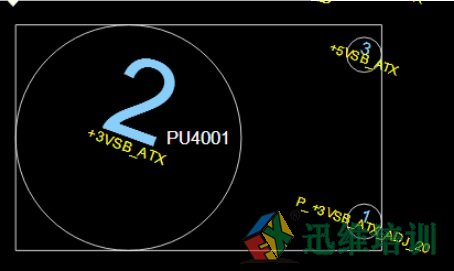

  点开关还是不能触发,测了一下rsmrst没有3.3,这个3.3是3vsb上拉的,测了一下pcie b10没有3.3,这个待机是atx5vsb转换成atx3vsb。

迅维实地学员
华硕B250M-K笔记本不开机故障维修

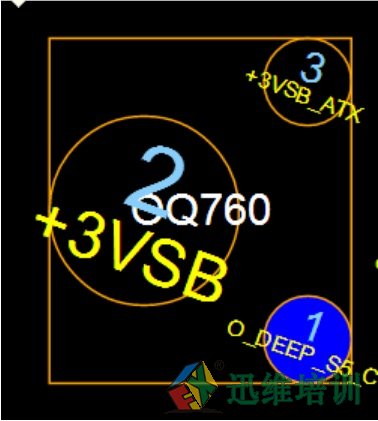

  然后在转换成3vsb的,测试atx3vsb已经有了,管子条件已经满足了,然后短接这里。

迅维实地学员
华硕B250M-K笔记本不开机故障维修

迅维实地学员
华硕B250M-K笔记本不开机故障维修

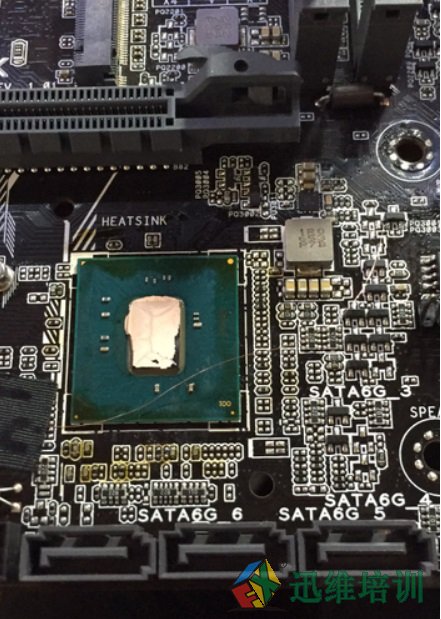

  然后按开关顺利触发,但是屏幕不显示,测量内存有1.21、2.5v,测量vccio1.06、测量vccst1.00v 、VCCSSA好像是和vccio共用的一路,这里没注意然后测pcie时钟没有,测量cpu供电芯片已经得到了en 并且发出了pg信号,转换给到了pch  24m也已经起振,但是不出时钟,到这里就感觉有点麻烦了,我去官网刷了个bios然后干了一下pch 还是不出时钟,后来看到时序图,出时钟还有一个条件就是io的pwrok信号,找到io测量点,只有0.1左右 ,对地只有20多一点,加上前面的腐蚀,感觉io坏了,但是没有替换的,后来干脆断开io的pwrok电路把io的pwrok信号和cpu供电芯片出来的pg连一起,没想到顺利出来pcie时钟。

迅维实地学员
华硕B250M-K笔记本不开机故障维修

迅维实地学员
华硕B250M-K笔记本不开机故障维修

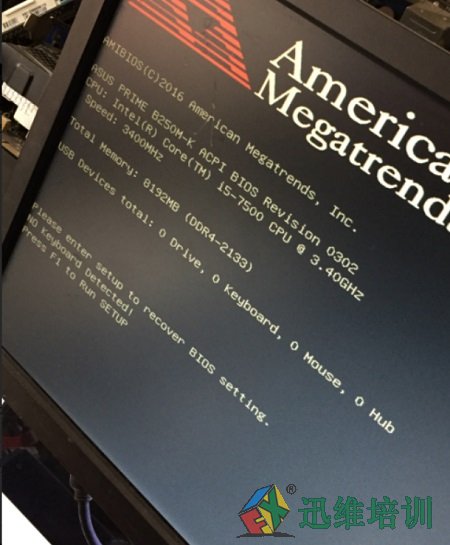

  屏幕顺利点亮。
