迅维实地学员修复华硕笔记本电池不充电故障一例

来源:迅维职业技能培训中心    发表时间:2018-03-24    浏览次数:

  本文为迅维实地学员王卫华原创,迅维论坛ID:大邢台电脑维修

  机器型号:华硕K55D

  故障现象:适配器可开机,显示在充电,充电灯闪,但始终是0。

  维修过程:顾客描述不充电后换了一块新电池,装上后没插适配器,一会儿电池就耗尽了,确定本机充电电路故障。

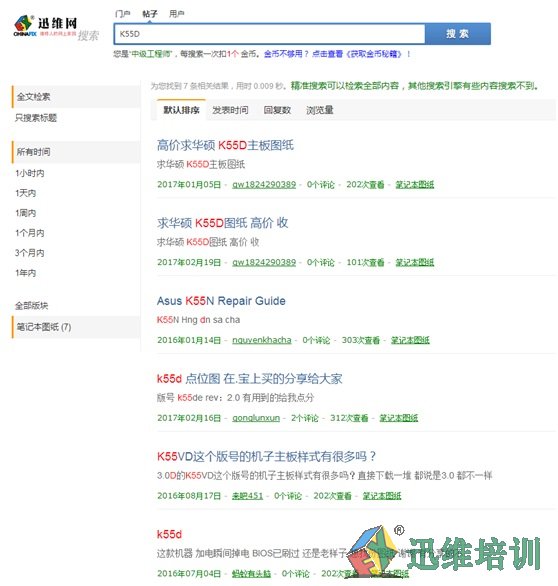

  维修的首要条件是图纸,但这个机型搜索迅维论坛没有,估计其它地方更没有了。


华硕笔记本电池不充电故障
华硕笔记本电池不充电故障

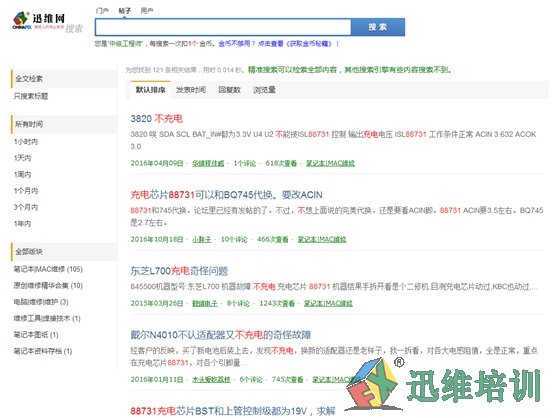

  随之找充电芯片88731的资料。

华硕笔记本电池不充电故障

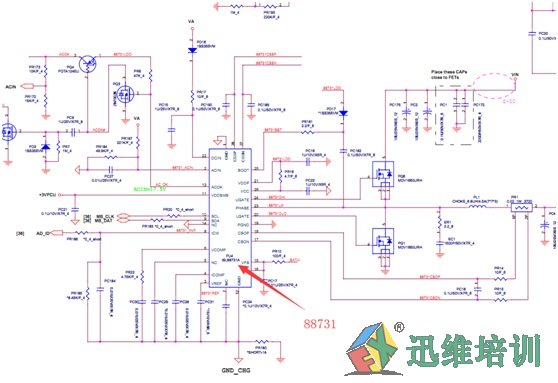

  都是片段,没法用,最后只能找个代用的图纸了,联想Z475的充电部分和本机类似,就用它代查吧。

华硕笔记本电池不充电故障
华硕笔记本电池不充电故障

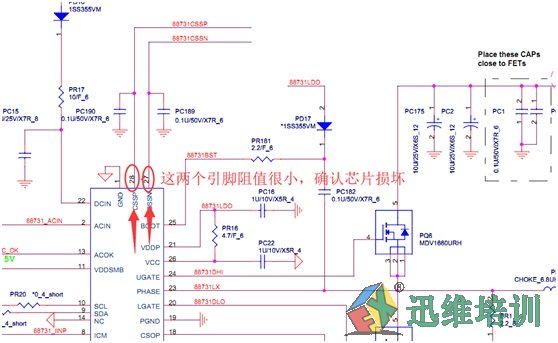

  经测量电池到充电电感之间没有开路,连接良好,测量充电管上下管正常,重点在充电芯片88731了;测22脚19V、2脚3.59V、测量27脚和28脚都为0V;通往检流电阻的两个小电阻实测是1K(参考图纸本电阻是10欧姆);27脚 CSSN 适配器电流监测负输入端28脚CSSP适配器电流。

  监测正输入端 ;测两脚对地阻止统统为5欧姆,基本确定88731损坏。

华硕笔记本电池不充电故障

华硕笔记本电池不充电故障

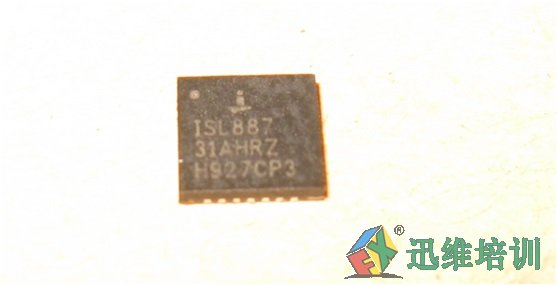

  从料板拆一片88731换上,上去后发现不过保护隔离了,也不充电,充电灯原来还闪,现在亮也不亮了。

华硕笔记本电池不充电故障

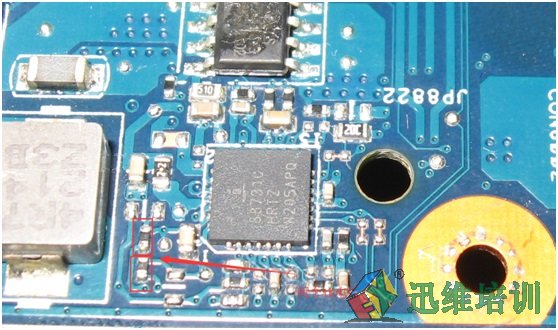

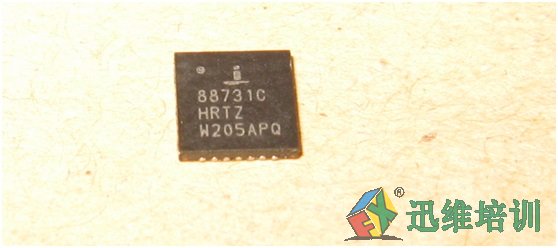

  是后缀不对?又找了一片和原机一样的88731C换上后开机保护隔离通过,充电电流上去了。看来芯片的后缀很重要。

华硕笔记本电池不充电故障
华硕笔记本电池不充电故障

  亮机照

华硕笔记本电池不充电故障

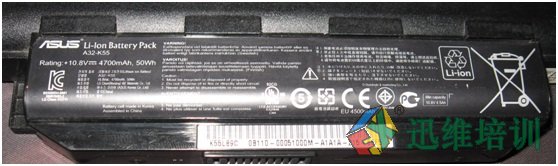

  电池

华硕笔记本电池不充电故障

  本机维修总结:

  1.遇到没有图纸的机器怎么办?先找芯片资料,然后再通过芯片找又2相同芯片的图纸参考维修;

  2芯片代时换后缀也很重要,否则会走弯路。

华硕笔记本电池不充电故障
华硕笔记本电池不充电故障

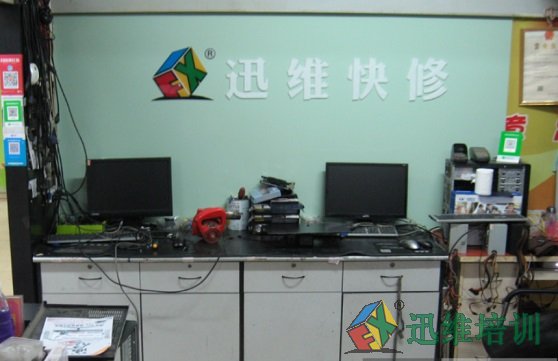

  我是迅维25期远程学员,迅维的弟子,也是第一批加盟迅维快修加盟店,背靠大树好乘凉,哈哈。
