联想y470装独立显卡驱动死机维修一例

　　机器型号：联想 Y470

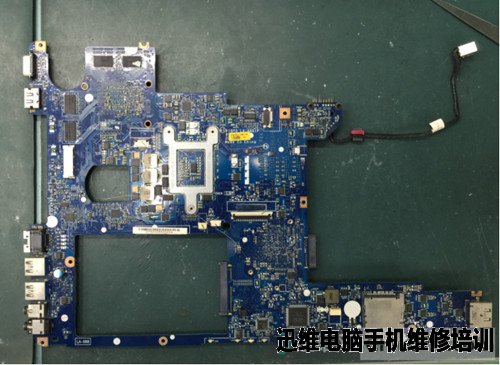

主板正面 图1

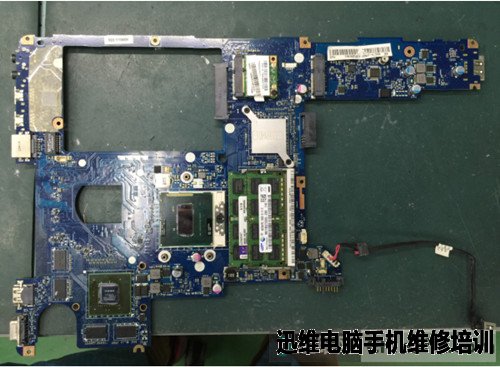

主板反面 图2

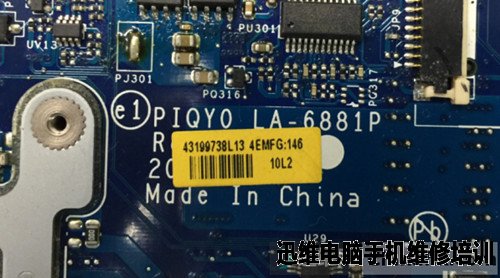

板号     图3





　　故障描述：装独立显卡驱动死机

　　检测过程什么的就直接跳过吧，主要是由于+1.5VS_VGA这个电压不正常导致，这个电压是由+1.5V通过 MOS管 U49转换而来 。

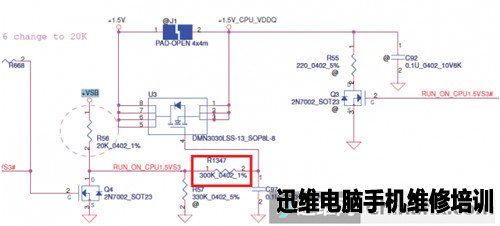

图4

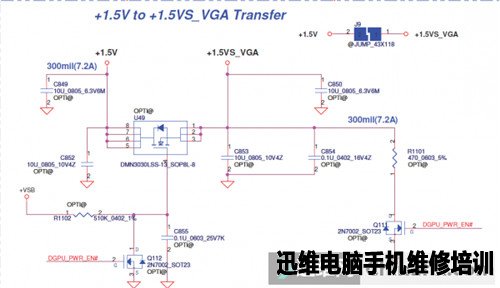

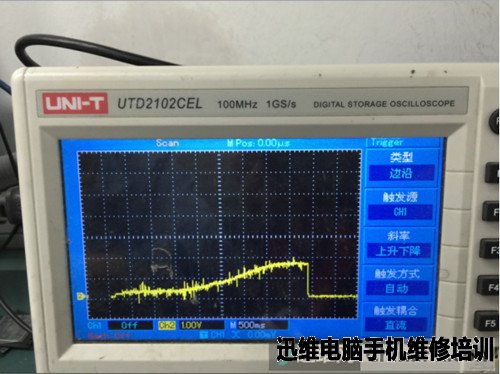

　　经测量，G级控制有问题，导致U49输出不正常

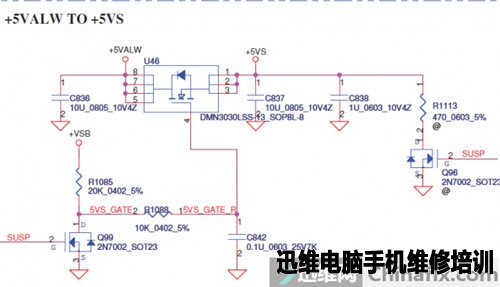

图5

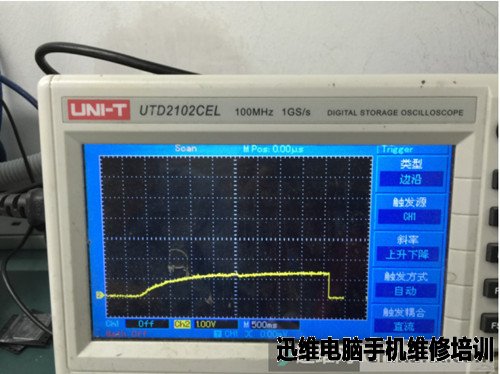

图6





　　看图4分析DGPU_PWR_EN#必须为低，实测这个信号确实是低电位，那么问题就出在+VSB这里了，看图+VSB是由 +VSBP转换而来

图7

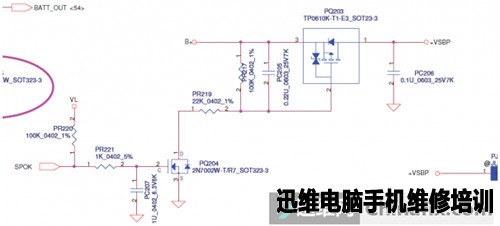

　　而+VSBP是由 B+经过PQ203转换而来

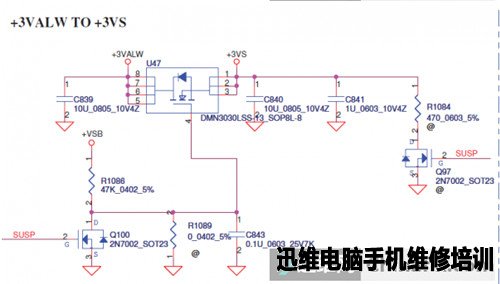

图8





　　测量+VSBP已经产生，那么+VSB应该要有，看图纸+VSB 还到其他地方。

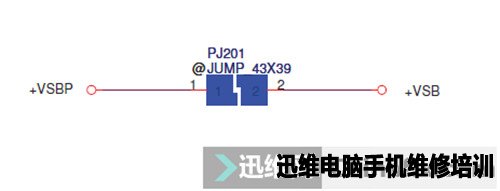

图９


图10


图10

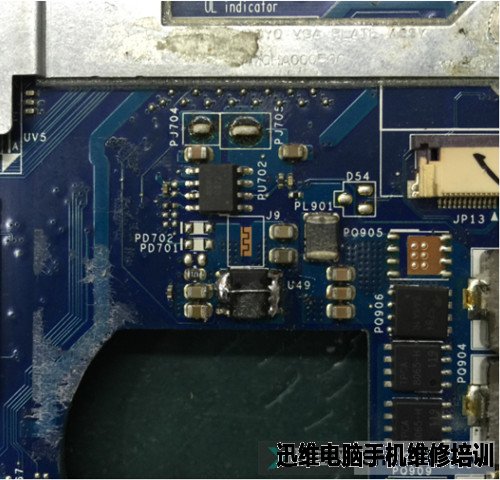

　　测量发现其他电压已经产生，而且+VSB电压19V正常，由此可想，+VSB给+1.5VS_VGA的线路断线了，直接飞线电压正常产生，大家可以看图2照片中有一根飞线，那就是修好的时候拍的照，想着写这个帖子，大家有可以看到线很长，很不方便，所以我干脆直接将U49的输入输出直接相连.

图12

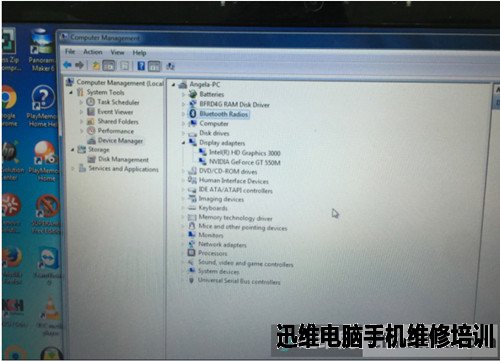

　　经过反复测试，机器稳定，附上打开独显驱动的亮机

图 13







　　本文作者：迅维ID （  蓝冰心  ）
