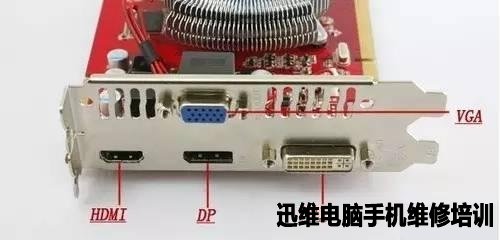

上面这些你一定见过，但你不知道他们为啥长这样对吧？常见的接口有VGA、DVI、HDMI、DP，每一种接口都有其自身的传输标准、带宽规格、针脚定义等等，下面我们就来一一为大家详解这几种接口的定义、区别差异等等，让您弄个明白。



　　VGA接口



　　说到VGA接口，相信熟悉电脑的很多朋友都不会陌生，因为这种接口是电脑显示器上最主要的接口，从块头巨大的CRT显示器时代开始，VGA接口就被使用，并且一直沿用至今，另外VGA接口还被称为D-Sub接口，总之是运用最广的显卡接口。

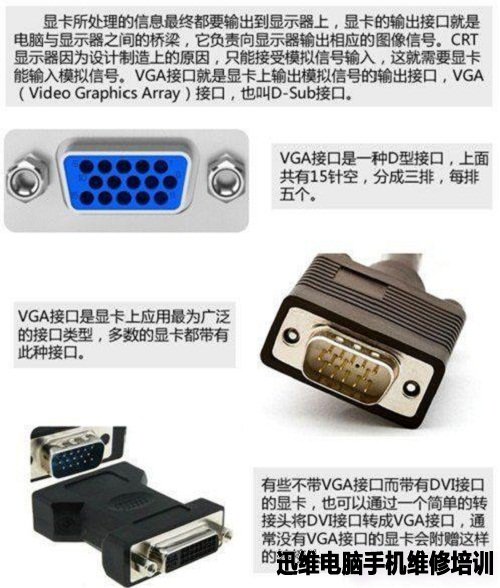

　　VGA显卡接口是一种D型接口，上面共有15针，分成三排，每排五个。并且VGA接口扩展性比较强，可以轻松与DVI接口进行转换，显卡详细VGA接口介绍如下图：





　　VGA接口定义





　　早前大多数的计算机和外部显示设备的连接还是通过模拟VGA接口进行的，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，比如说模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像；而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ这两次转换后，不可避免的造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。



　　DVI接口

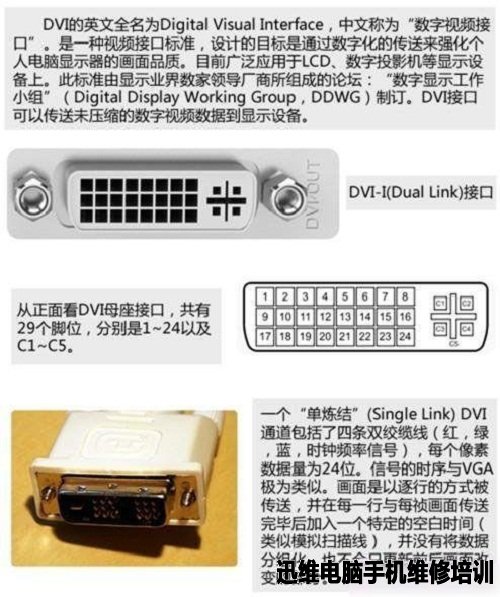

　　DVI（Digital Visual Interface），即数字视频接口。共有DVI-A、DVI-D和DVI-I三种不同类型的接口形式，DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主，同时DVI-D和DVI-I又有单通道（Single Link）和双通道（Dual Link）之分，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。DVI-A是一种模拟传输标准，往往在大屏幕专业CRT中能看见，不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。







　　不同接口的差别

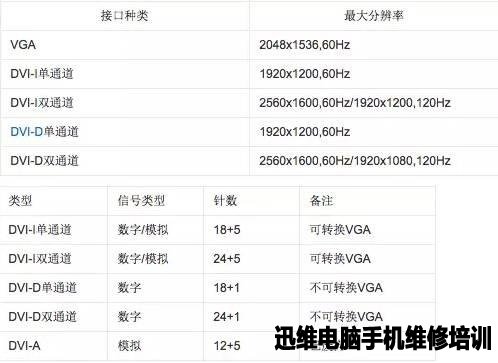

　　我们经常可以听见经销商形容DVI线有18+1和24+1以及18+5和24+5这四种规格，18针属于单通道DVI，传输速率只有24针的一半，为165MHz。在画面显示上，单通道的DVI支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，会造成显示质量的下降。而使用大屏液晶显示器的话，24针的双通道DVI是必须具备的条件，至于18+5和24+5这种规格都属于DVI-I，多出来得4根线用于兼容传统VGA模拟信号。这种接口在显示卡上用的多，显示器基本不用。



　　HDMI接口

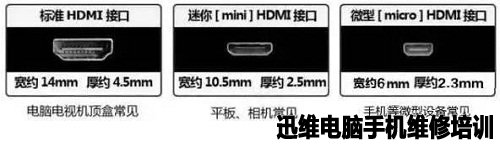

　　HDMI是一种数字化音视频数据传输技术，HDMI根据接口制式也分为多种，根据制订标准分成Type A、B、C、D四种类型，其中最常见的就是Type A，而Type B由于传输带宽天生过于强悍，一般只出现在一些专业器材身上。Type C又称Mini HDMI,Type D又称Micro HDMI。





　　随着HDMI 2.0传输标准的面世，信道带宽直接提至18Gbps，具体说来这样的信道足矣完成4K超高清视频每秒60帧的传输需求，音频通道则从8个扩展到了32个。但HDMI最大的硬伤在于其专利收费的模式，授权使用厂商除了要缴纳年费以外，对于各种设备都有其各自的收费标准。



　　DP接口



　　DP传输接口标准是在2006年制订的，它相对于HDMI的最大优势或许是其开放使用的免费模式，在短时间内赢得了AMD、Intel、NV、戴尔、惠普、三星等巨头的支持，目前已发展成规模使用的主流数字信号接口。

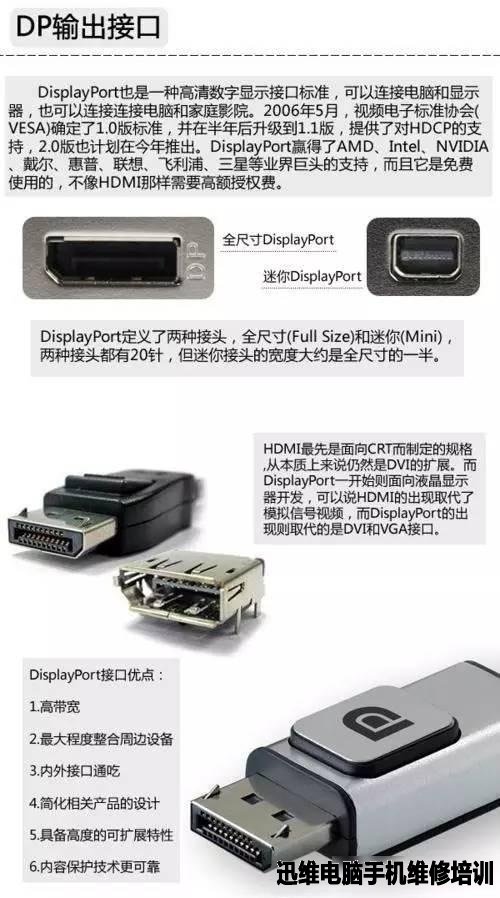

　　DisplayPort定义了两种接头，全尺寸(Full Size)和迷你(Mini)。两种接头都有20针，但迷你接头的宽度大约是全尺寸的一半， 它们的尺寸分别为7.5mm x 4.5mm与16mm x 4.8mm。



　　从性能上讲，DisplayPort 1.1最大支持10.8Gb/S的传输带宽，而最新的HDMI 1.3标准也仅能支持10.2G/s的带宽;另外，DisplayPortisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，1920×1200分辨率的色彩支持到了120/24Bit，超高的带宽和分辨率完全足以适应显示设备的发展。



　　总结



　　1、VGA接口由于是模拟信号，不可避免地造成了一些图像细节的损失，只适用于20寸以下的显示器使用。



　　2、若显示器采用1920*1200以下分辨率，DVI-I，DVI-D，HDMI、DP接口均可，屏幕尺寸影响较小。



　　3、若显示器采用超高分辨率，比如2560*1600或搭建多屏显示输出系统情况下，双通道DVI-D，HDMI，DP可以胜任。



　　4、若采用的是3D显示器，1920*1080分辨率下，DVI-D、HDMI和DP没太大问题，若是2560*1600以上最好选用HDMI和DP输出接口。
