型号：技嘉GV-N630-2GI



故障现象：显卡点不亮，无供电。



　　接同行送修的一技嘉GV-N630-2GI显卡，描述说显卡点不亮，无显存和核心供电。

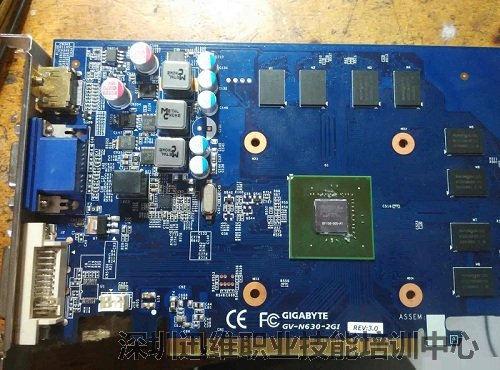

技嘉GV-N630-2GI显卡点不亮 无供电维修 图1



维修过程:



　　大家都知道，显卡供电时序有两种，一种是先显存后核心，另一种是是先核心后显存，通过以下测量后，发现这款显卡的供电时序属于第二种情况，是先核心后显存的。

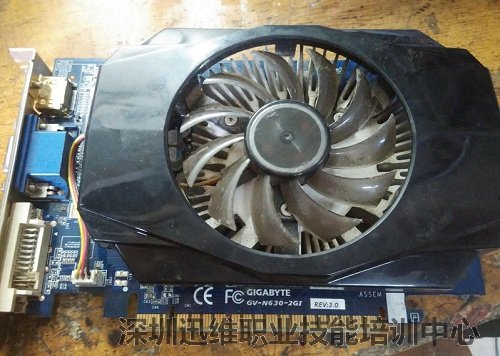

技嘉GV-N630-2GI显卡点不亮 无供电维修 图2



　　显存的供电芯片是uP1529P，图中左上角8脚芯片；核心的供电芯片是uP1605q，在晶振的左边，6*4脚，QFN24封装。但两个芯片的PDF都找不到，这下维修就麻烦了。



　　本着先简单后复杂的原则，显存供电芯片有8条腿，比核心芯片好测，于是先从显存供电开始入手。



　　在百度搜索uP152时，出现了uP1514q、uP1514q代换的信息。论坛里有人拿RT9214代换uP1514q成功的案例。照着RT9214的脚位进行测量，原来uP1529P的脚位定义也是一模一样的。于是直接换RT9214，但还是不出供电，再去查EN信号。

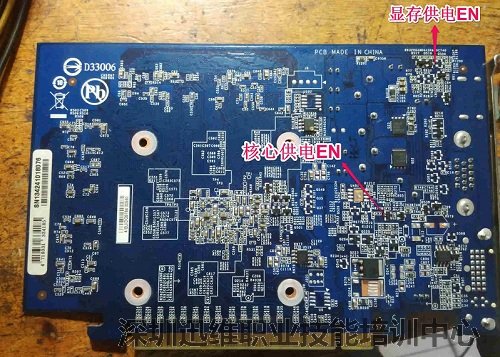

技嘉GV-N630-2GI显卡点不亮 无供电维修 图3



　　背部Q517、Q518两个三极管，它俩组合控制EN信号的，把下级三极管拆掉，EN有了，显存供电产生了1.2V。再把uP1529装上，1.5V供电也好了，但核心供电还没出来。说明显存供电芯片正常，这个显卡的时序是先核心后显存。而且RT9214也可以代换，把反馈电阻换掉就行了。下面就查核心供电。



　　量了uP1605q的供电12V正常。EN也是三极管组合产生的，在板背面，有好几组。只有一组Q538、Q543电压是符合EN特征的三极管，为1.2V（其他都是12V），而且直接进到芯片里的。



　　再量GPU上的电容，没有短路的，核心供电也不是出来一下就立刻保护的样子，是一点都没有，于是判断是芯片坏。



　　更换上新的芯片后，有显卡供电了，至此，技嘉GV-N630-2GI显卡点不亮，无供电故障维修结束。



　　之后，又有人拿这款显卡来维修，故障也是一模一样。说明uP1605q易损，可能是个通病。



总结：



　　uP1605q EN脚：第3脚1.2V。VCC：18脚12V。



　　uP1529p脚位：1BOOT，2UGATE, 3GND, 4LGATE, 5VCC, 6FB, 7OPS(EN,芯片内部开启),8PHASE





本文作者：论坛ID：zpz
