型号：联想Z500



　　版号：LA-9063P独显



　　故障：独显跑码不过内存



　　联想Z500 LA-9063P独显跑码不过内存维修方法/步骤：



　　拿到联想Z500 版号为LA-9063P独显板卡，首先，测量公共点无短路，各大电感无短路，接电源上电，触发0.06掉电，上内存、上CPU，通电触发，电流跳到0.75-0.78不动了，出现这种情况有两个可能，一是不过内存，另一是不跑码。

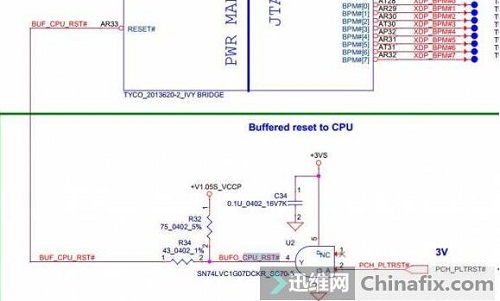

　　断电，把内存拔掉，装CPU，上电触发，电流还是上到0.75-0.78不动了，查看图纸，首先看看CPU有没有工作、看看CPU复位、BUF_CPU_RST#。

联想Z500独显跑码不过内存 图1



　　用示波器测量U2 4脚的时候，会有瞬间的低电平1.05V-0V-1.05V，PLT_RST#平台复位也是如此，平台复位正常，看来CPU复位也正常，下面接着测量CPU有没有工作。

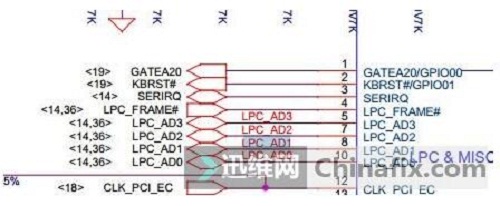

　　ADS#这个信号在这三代板子里行不通，由于DMI总线都是从板层走线的，没法测量，只好测量南桥跟EC的LPC总线，示波器测量EC的4脚LPC_FRAME#信号，实测波形持续跳动正常，说明CPU已经正常工作发出信号给南桥与南桥沟通了，已经跑码，没过内存，然后桥再与EC沟通，测LAD0-LAD3，测量LPC_AD1，EC的8脚，无波形也无电压。AD0、AD2、AD3波形都有持续波形，断电打值，发现AD1阻值比其他的高了几十欧姆。

联想Z500独显跑码不过内存 图2

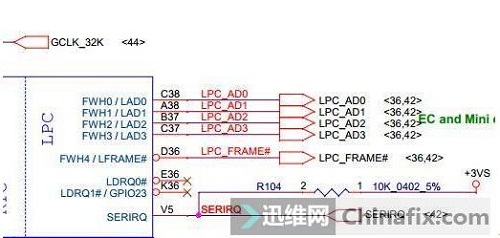

　　把EC的8脚翘起，测量焊盘到南桥的线路为无穷大，问题找到了，南桥空焊或者板层断线，但南桥空焊的可能比较大，查看LPC_AD1到南桥的点，A38在南桥的边上。

联想Z500独显跑码不过内存 图3

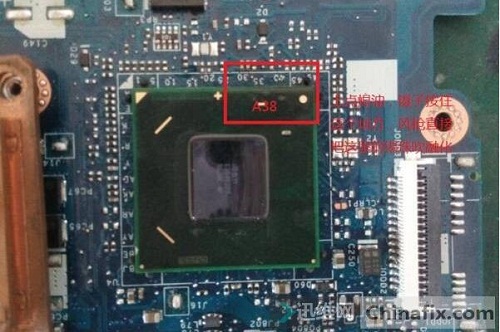

　　没有BGA焊接台，直接用的风枪。在边上加点焊油，用镊子按住南桥边上，用风枪直接把锡珠吹融化，（吹桥的时候，用锡箔纸把桥的晶体多贴几层再吹，这样隔热可以防止桥晶体爆珠），一边吹一边用放大镜看看下面的珠子融化了没有，发亮了直接关掉风枪。

联想Z500独显跑码不过内存 图4

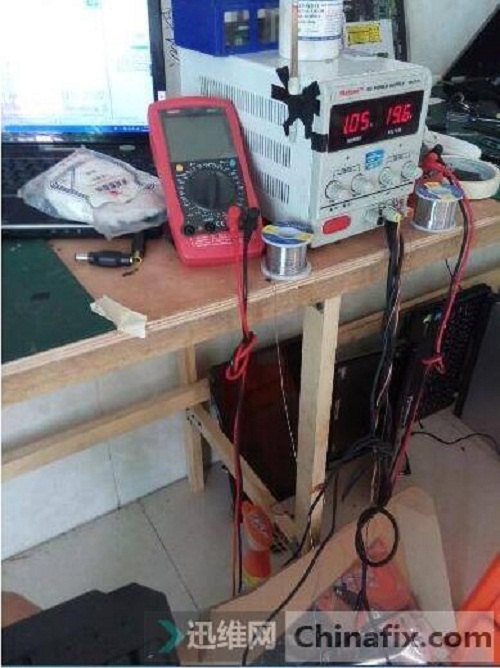

　　等完全冷却后，再测量EC的8脚，阻值520欧姆正常了。上CPU、上内存、上电触发，电流一路上到1.25-1.05-0.96-1.05来回跳，跑码过内存。

联想Z500独显跑码不过内存 图5

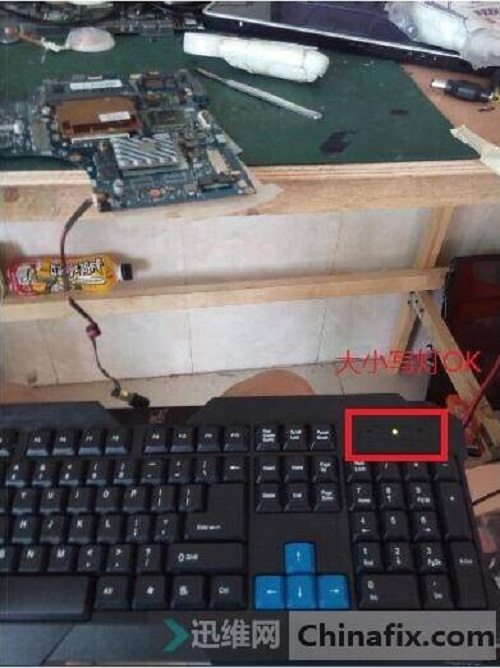

　　没屏线，也没有外接机器，可以通过键盘进行测试，键盘大小写灯正常切换，板子修好了，显卡是英伟达的N14P-GV2-B-A1，这种显卡一般都不会坏的，只有AMD的才会坏，至此联想Z500LA-9063P独显跑码不过内存维修修复。

联想Z500独显跑码不过内存 图6




　　联想LENOVO Z500 Z400 LA-9063P Rev 1.0图纸下载链接：http://pan.baidu.com/s/1mio3Cu8



　　文中图纸不清晰，请查看原文链接：http://www.chinafix.com/thread-960224-1-1.html



　　本文作者：迅维ID:luoquan006
