iPhone 6S 开机白苹果维修案例
更新时间：2016-11-08 浏览量：346
机型：iPhone 6S

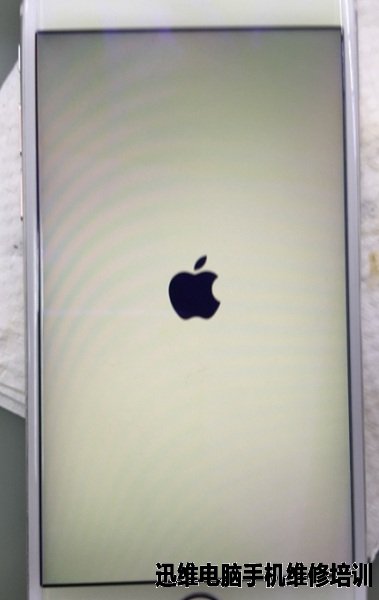

故障现象：开机白苹果
iPhone6S 开机白苹果维修 图一

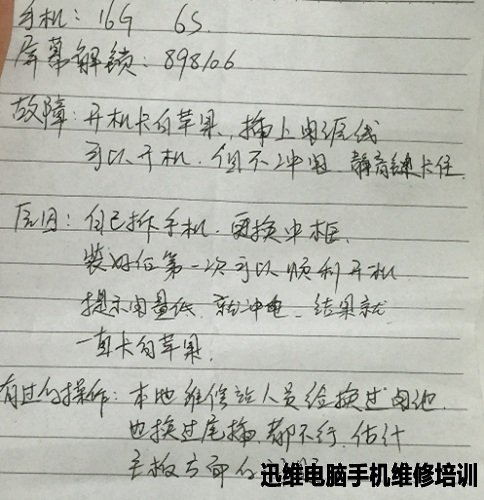

客户描述：
iPhone 6S 开机白苹果维修 图二
维修过程：

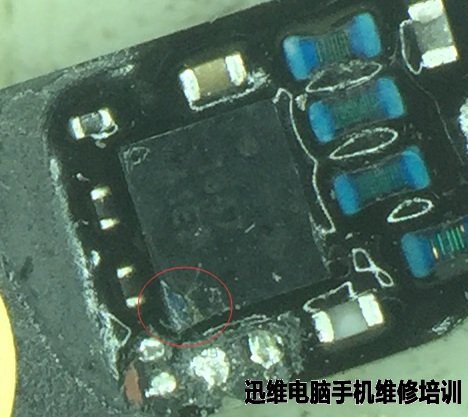

根据客户描述插上数据线充电能开机，但是没有电流。先修充电问题，拆机后测量尾插，发现尾插35脚PP3V0_LAT_CONN供电短路。通过点位图发现是供电PP3V0_TRISTAR供电有问题，这路供电到USB管理芯片U4500，电源IC；还通过保险L5408_RF到U5411_RF，还有几个电容。知道这路供电所连接芯片后在显微镜下观察，发现U5411_RF有碰伤痕迹。如图：
iPhone 6S 开机白苹果维修 图三

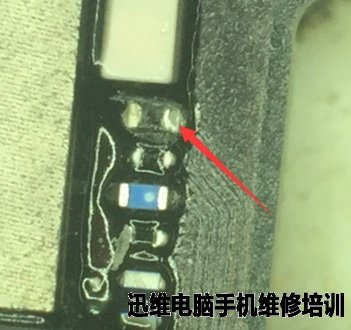

测量旁边电容短路，直接抠掉还是短路。拆掉转换供电保险L5408_RF，如图实际位置：
iPhone 6S 开机白苹果维修 图四

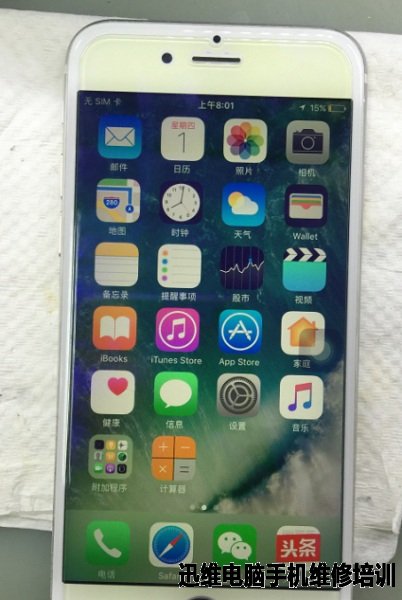

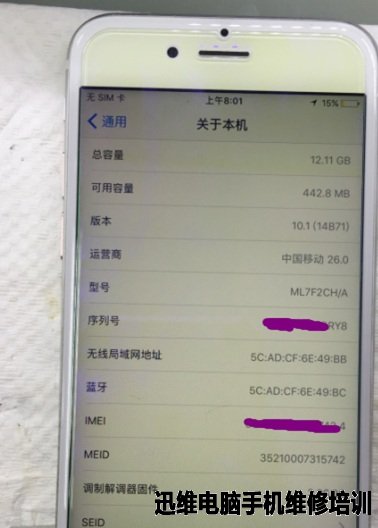

再测量C5403_RF C5404_RF这路供电对地阻值还是为0，看来是芯片U5411_RF坏了。更换后短路故障排除。开机进系统，充电也正常。测试图：
iPhone 6S 开机白苹果维修 图五
iPhone 6S 开机白苹果维修 图六
