【故障机型】iPhone6

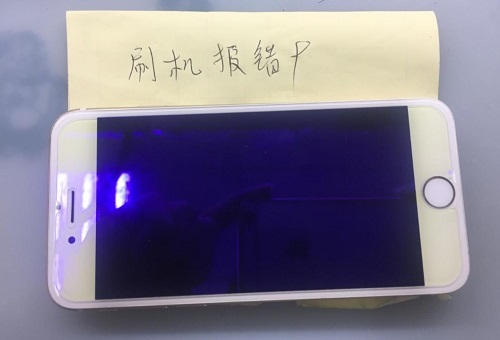

　　【故障现象】手机刷机报错9




　　【故障分析】手机刷机报错9，iPhone6系列比较多的是摔过的机子，CPU的AR31 AP_TO_EEPROM_I2C_SCL和AP31 AP_BI_EEPROM_I2C_SDA的这2个焊点的焊盘容易断线，从而导致手机刷机报错9；还有一种可能的是，硬盘损坏也会刷机报错9。

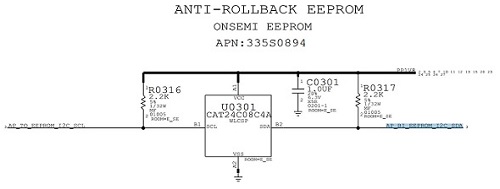

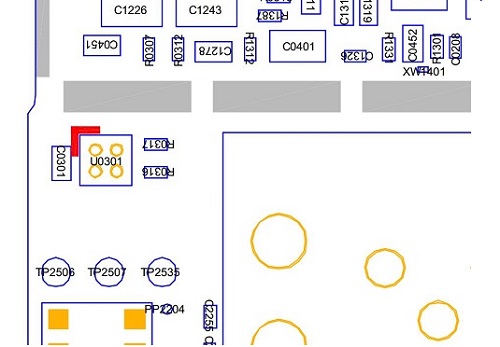

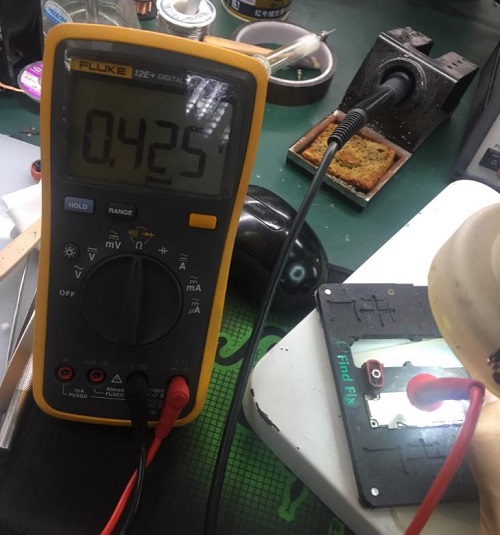

　　【维修过程】很直接的方法就是拆下主板，把U0301逻辑码片上方的铁片剪开，测量一下R0316  AP_TO_EEPROM_I2C_SCL、R0317  AP_BI_EEPROM_I2C_SDA这2个信号的对地阻值，要是正常的话，都是四百多的阻值。

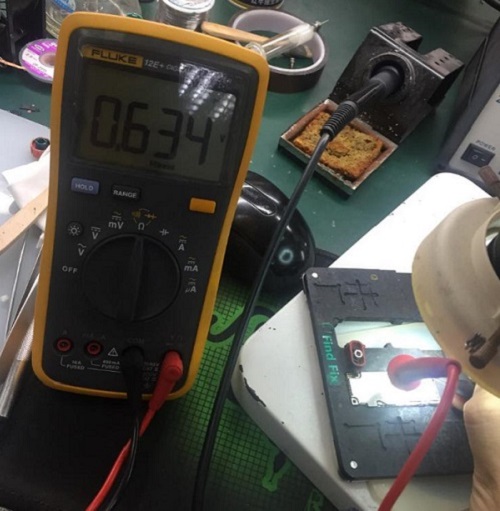

　　测量发现R0316这边的对地阻值六百多，看来是通往CPU AR31的焊盘断线了。

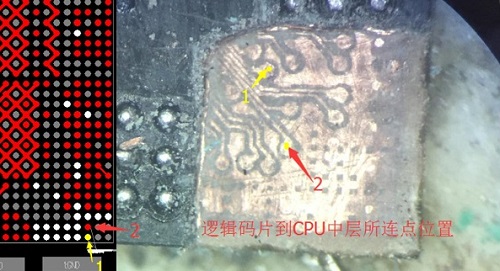

　　这种故障，可以拆CPU下来飞线解决，也可以把CPU刮开来飞线处理。

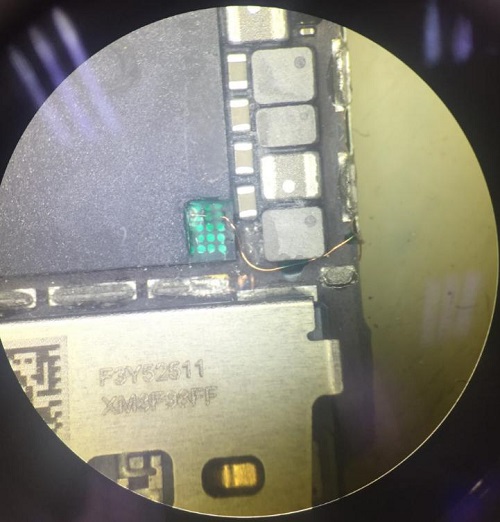

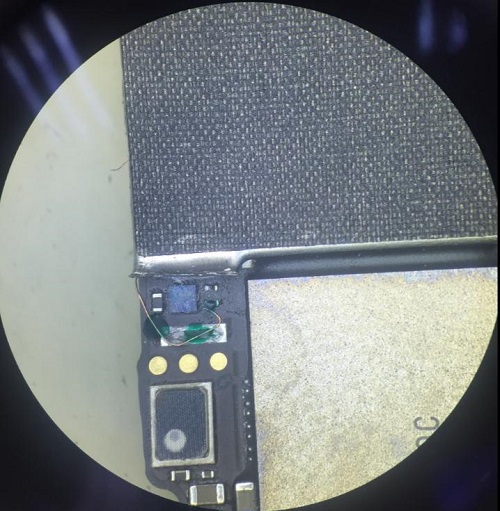

　　我是刮开CPU来飞线解决的，刮的时候慢点就可以了。

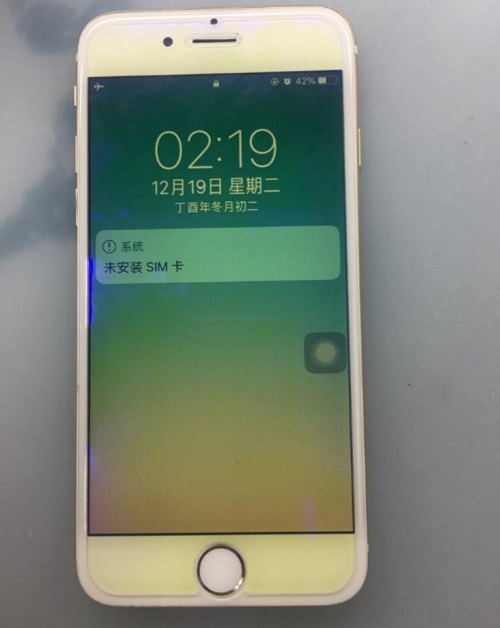

【维修结果】装机，开机显示恢复模式，连接电脑，用爱思助手退出恢复模式，可以直接进入系统，不用刷机了。




　　到此，iPhone6手机刷机报错9故障维修结束！
