重摔后iPhone7手机开不了机维修过程展示
更新时间：2017-06-16 浏览量：1389

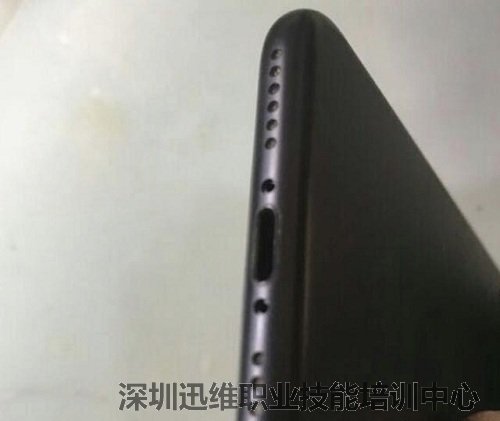

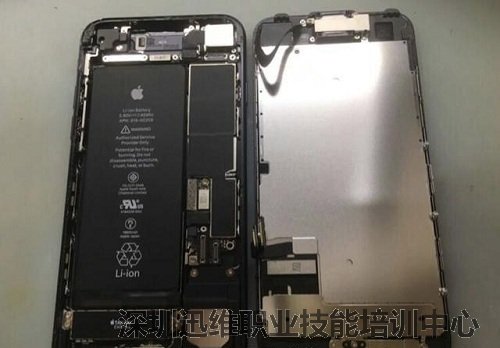

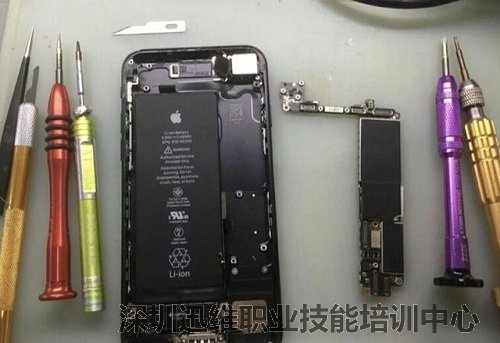

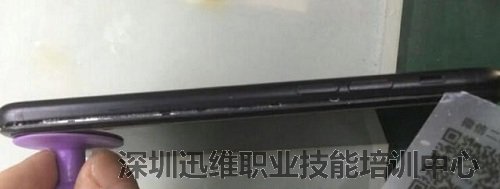

接到客户的一部重摔iPhone7和一部iPhone7 ID机，客户描述重摔的那一部没有ID，但是手机开不了机，修好后让我们给搬到那部ID机上。接到手机后机器摔的比较严重，看图。
重摔后iPhone7手机开不了机维修过程展示（图1）
重摔后iPhone7手机开不了机维修过程展示（图2）
重摔后iPhone7手机开不了机维修过程展示（图3）

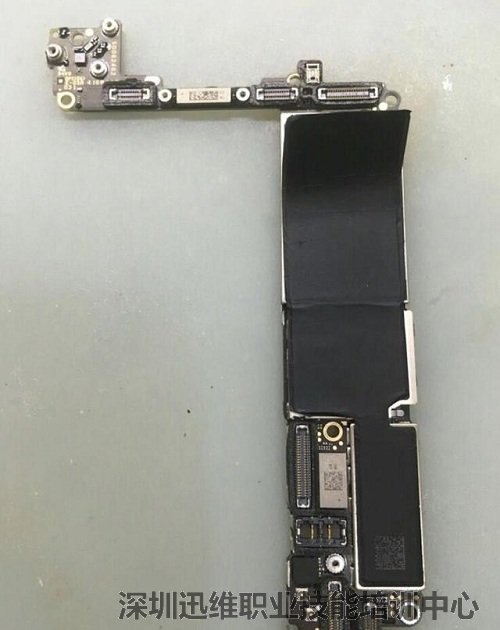

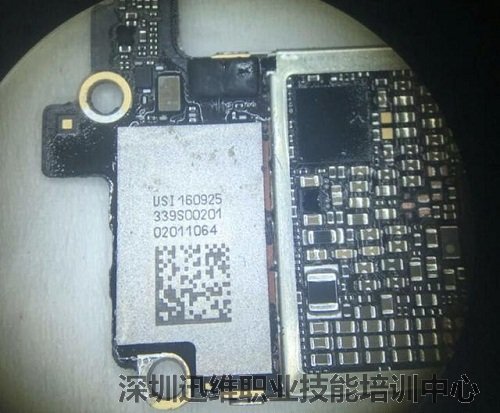

螺丝柱都摔掉了，还好没有伤到主板。
重摔后iPhone7手机开不了机维修过程展示（图4）

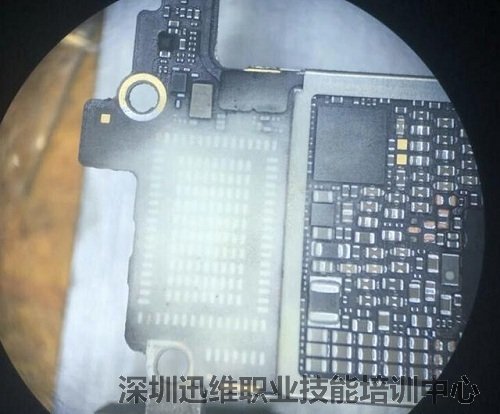

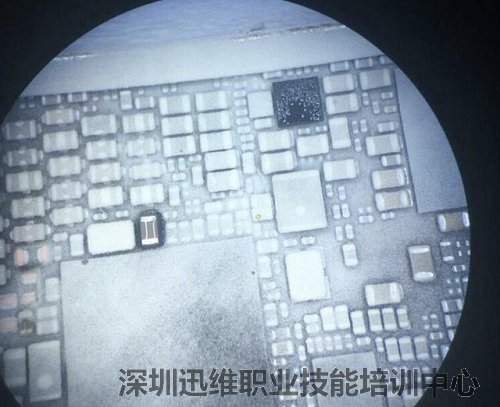

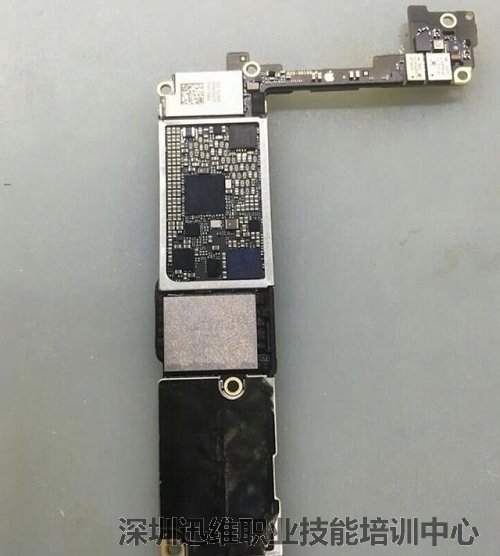

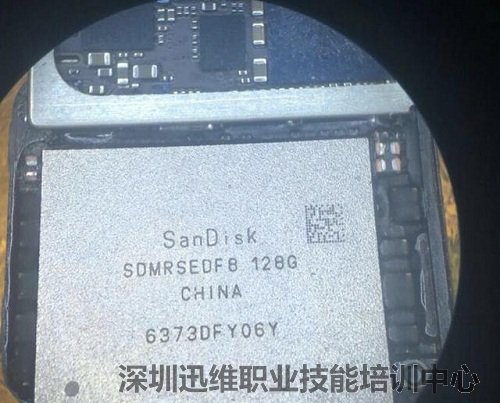

先加电试试，结果加电大电流漏电，经测量硬盘3V供电短路．观察发现主板卡槽位置摔弯，短路也可能就在这个位置，去掉硬盘旁边的两个电容后加电正常开机。
重摔后iPhone7手机开不了机维修过程展示（图5）

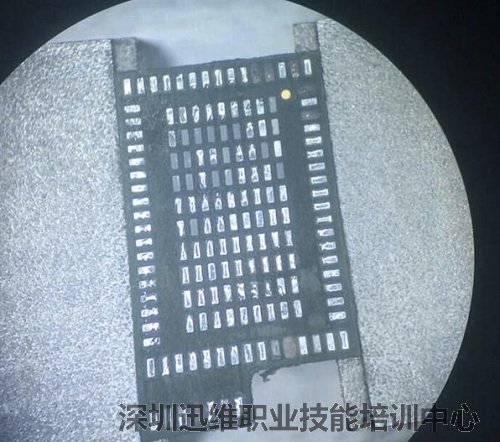

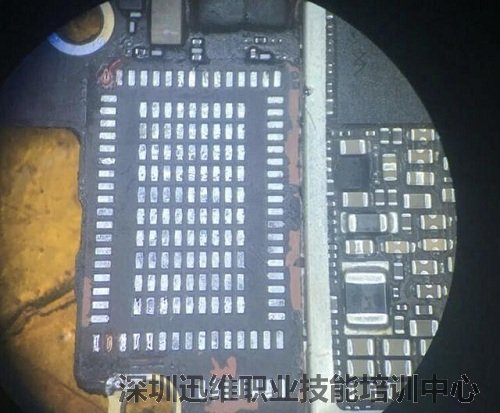

开机后测试功能，发现无WiFi，进入设置有时候会卡住，经查WiFi时钟信号R0807一端有1.8V，另一端通WiFi模块17脚没有电压，更换电阻，飞线借电后故障依旧.果断拆掉WiFi模块，拆下来后焊盘掉点，重摔机就是这样，先飞线再说。
重摔后iPhone7手机开不了机维修过程展示（图6）
重摔后iPhone7手机开不了机维修过程展示（图7）

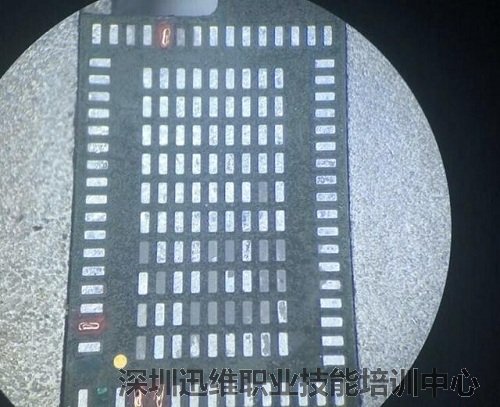

WiFi模块也掉点。
重摔后iPhone7手机开不了机维修过程展示（图8）
重摔后iPhone7手机开不了机维修过程展示（图9）
本来打算先不装WiFi模块开机试试功能的，结果一加电又漏电，松香大法伺候。
重摔后iPhone7手机开不了机维修过程展示（图10）
去掉发热电容后开机测试，设置功能已经正常，不再卡顿，接下来安装WiFi模块。
重摔后iPhone7手机开不了机维修过程展示（图11）
重摔后iPhone7手机开不了机维修过程展示（图12）

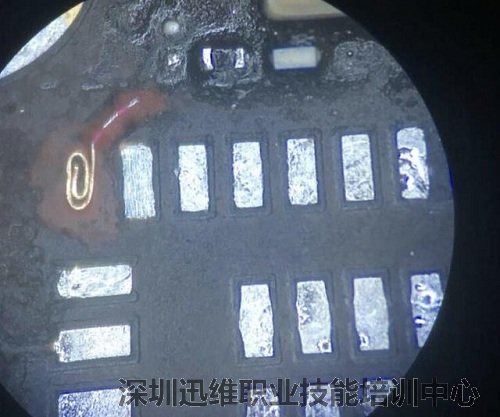

安装完之后测试功能，WiFi有了，设置卡顿也解决了，但是会时不时的重启。考虑到主板中间位置有点变形，音频会引起重启现象，所以先拆下音频，又掉点，飞线重植后开机测试各功能正常。接下来就是换外配了。
重摔后iPhone7手机开不了机维修过程展示（图13）

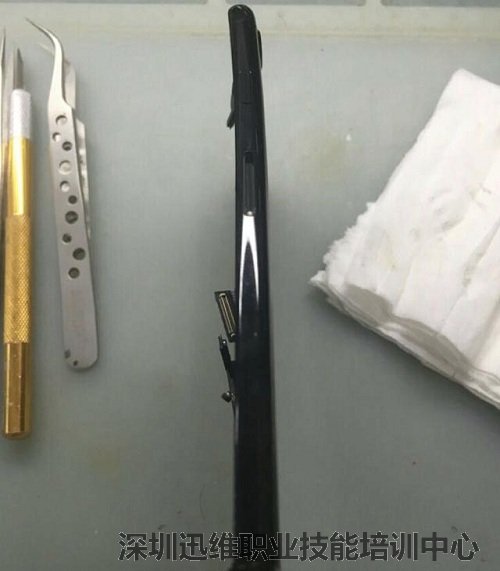

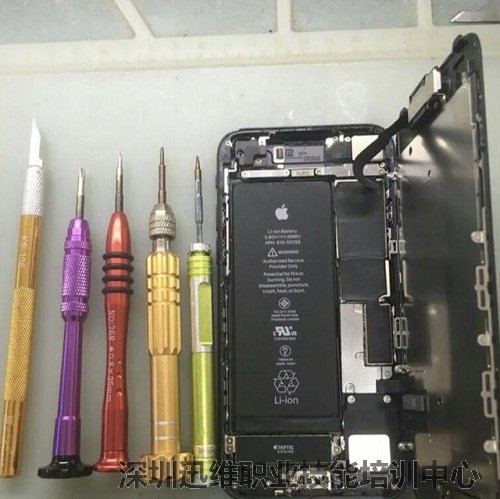

屏幕边框有封胶，费了好大劲才给弄下来。
重摔后iPhone7手机开不了机维修过程展示（图14）

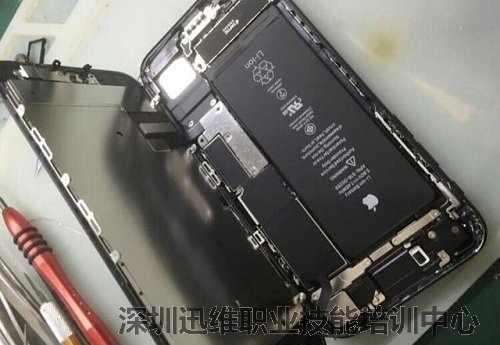

iPhone7的排线在这边，要小心不要弄断。
重摔后iPhone7手机开不了机维修过程展示（图15）
重摔后iPhone7手机开不了机维修过程展示（图16）
重摔后iPhone7手机开不了机维修过程展示（图17）

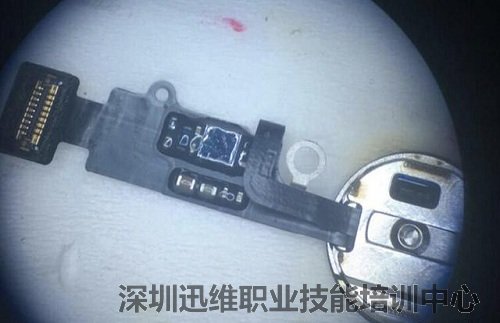

更换屏幕上的指纹，指纹下面用胶粘住的，更要小心，弄坏芯片就麻烦了。
重摔后iPhone7手机开不了机维修过程展示（图18）

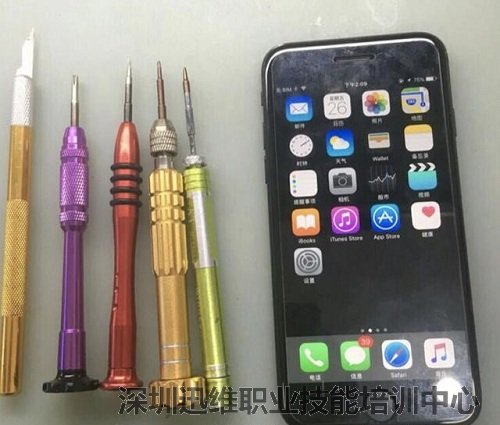

然后再装入修好的主板，装屏后开机测试功能，全部正常。
重摔后iPhone7手机开不了机维修过程展示（图19）
重摔后iPhone7手机开不了机维修过程展示（图20）
iPhone7手机维修专题帖：http://www.chinafix.com/thread-1053982-1-1.html
