iPhone6开机不显示维修一例
更新时间：2016-06-04 浏览量：922
机器型号：iPhone6
故障现象：开机电流正常，屏无显示。
维修过程：
故障现象：开机电流正常，屏无显示。
维修过程：
拆机测量PP5V7_LCM_AVDDH有5.7伏，测量对地阻值正常。
iPhone6开机不显示维修（图1）
测量PN5V7_SAGE_AVDDN有负5.7伏，测量对地阻值正常。
iPhone6开机不显示维修（图2）
测量PP1V8_LCM对地阻值正常。
iPhone6开机不显示维修（图3）
测量背光升压PP_LCM_BL_ANODE只有4伏电压，测量对地阻值正常。测量PP_LCM_BL_CAT1、PP_LCM_BL_CAT2对地阻值也正常。
iPhone6开机不显示维修（图4）
测量AP_BI_I2C0_SDA、AP_TO_I2C0_SCL总线电压1.8V跟阻值都正常。
iPhone6开机不显示维修（图5）

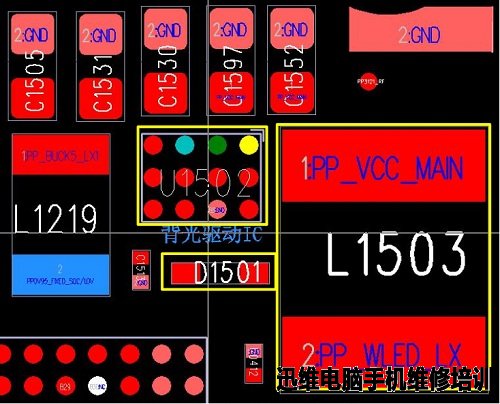

U1502、D1501、L1503都更换过故障依旧，拆下U1502测量焊盘阻值都正常。
iPhone6开机不显示维修（图6）
最后怀疑45_AP_TO_PMU_AND_BL_DWI_CLK和45_AP_TO_PMU_AND_BL_DWI_DO信号有问题导致不升压。
iPhone6开机不显示维修（图7）
更换电源芯片U1202后故障已排除。
iPhone6开机不显示维修（图8）
