iPhone 7手机开不了机维修一例

更新时间:2017-06-02 浏览量:782

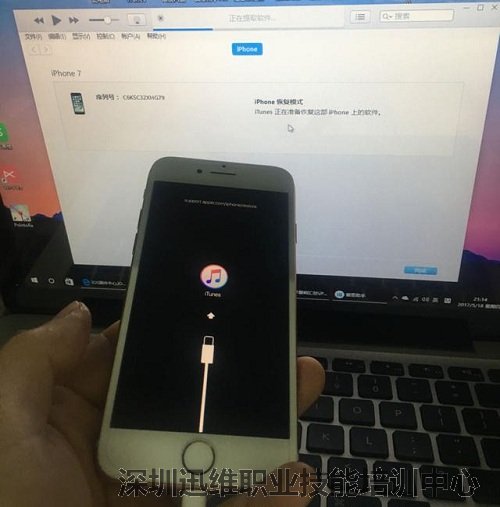

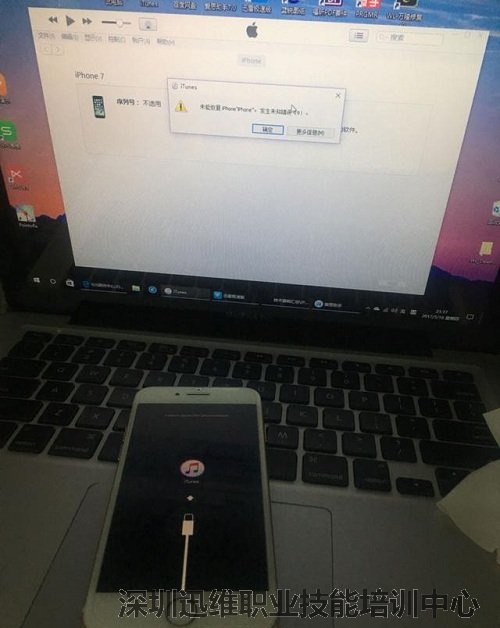

  接修一台iPhone 7,客户表示正常使用过程中突然黑屏关机,再次开机后自动进去恢复模式,并且电脑连接iTunes刷机能够通过,但是故障依旧,手机开不了机。

iPhone 7手机开不了机维修
iPhone 7手机开不了机维修(图1)

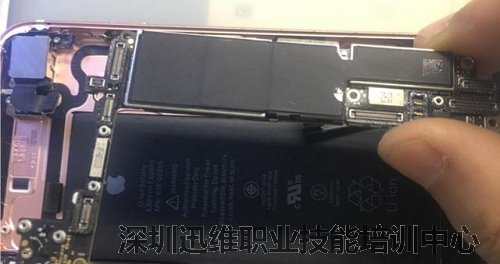

  由于手机正常使用中没有发生磕碰落地和进水,而且被同行暴力拆修过,我们只能先拆开机器进一步观察判断。

iPhone 7手机开不了机维修
iPhone 7手机开不了机维修(图2)

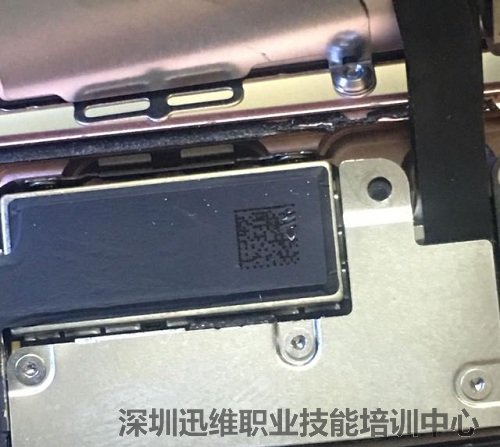

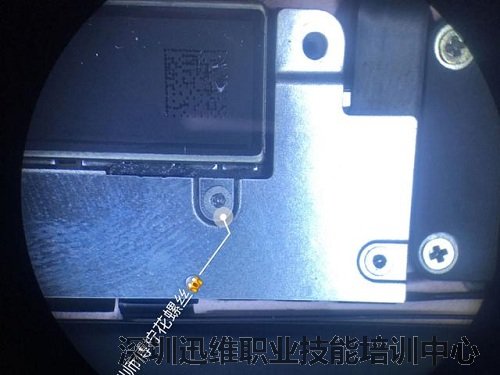

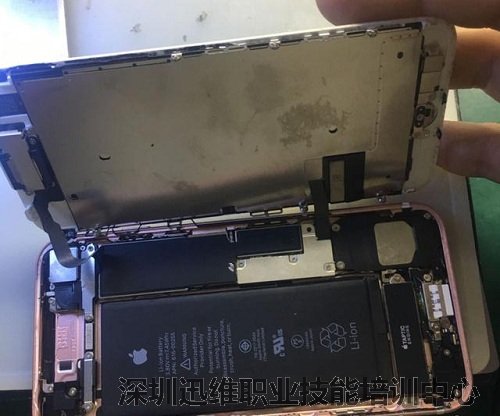

  拆开屏幕,发现电池固定盖板的螺丝被彻底拧坏,而且还少装了一颗螺丝,希望主板上没有被动坏什么原件。

iPhone 7手机开不了机维修(图3)

iPhone 7手机开不了机维修(图4)

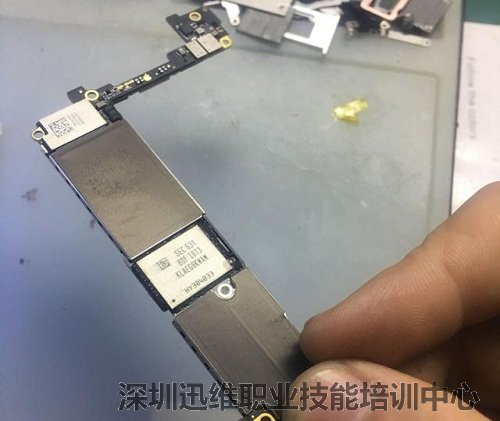

  拆下电池盖板,加上稳压电源通过电流判断主板工作状态,没有大电流短路和小电流不工作,尝试联机刷机。

iPhone 7手机开不了机维修(图5)

  手机刚出现进度条,iTunes报错9,通过经验判断硬盘可能有问题或者硬盘和CPU通讯线路断线,包括CPU本身内部模块损坏。从简到难逐一排查。

iPhone 7手机开不了机维修(图6)

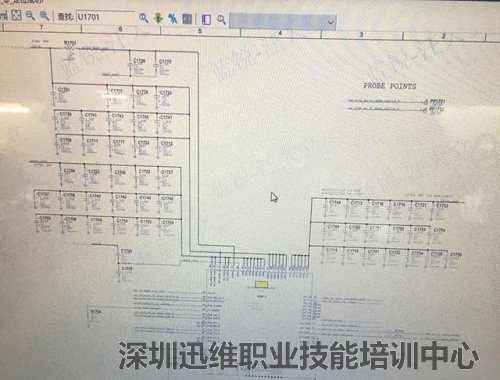

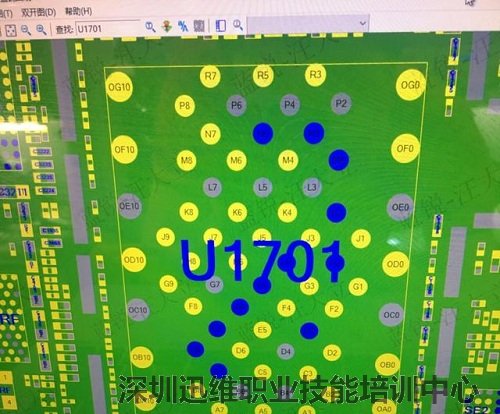

  通过苹果原厂设计图纸看出7代硬盘有三路供电和一路基准电压,测试电压正常,工作条件具备。接下来只能拆掉硬盘,测量底脚阻值检查通路有没异常。

iPhone 7手机开不了机维修(图7)

iPhone 7手机开不了机维修(图8)

iPhone 7手机开不了机维修(图9)

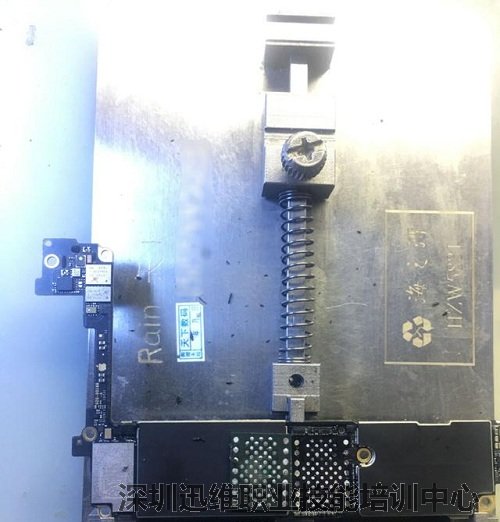

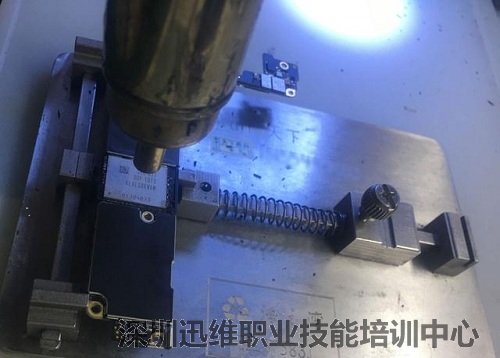

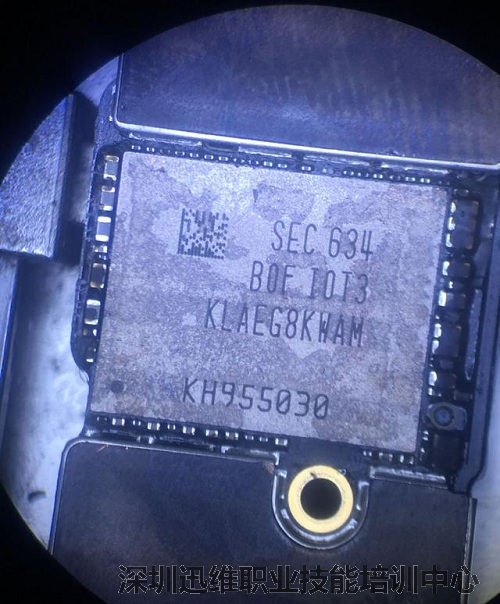

  7代硬盘拆过很多次了,清除边胶,轻松拿下。

iPhone 7手机开不了机维修(图10)

iPhone 7手机开不了机维修(图11)

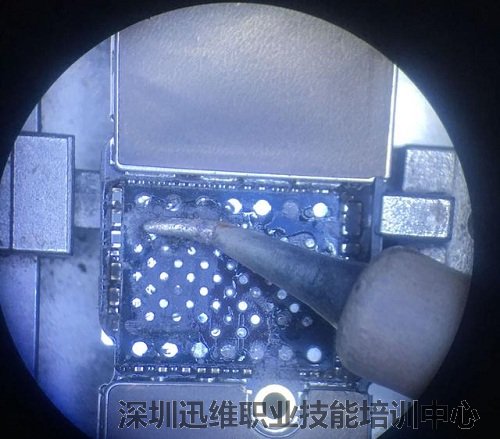

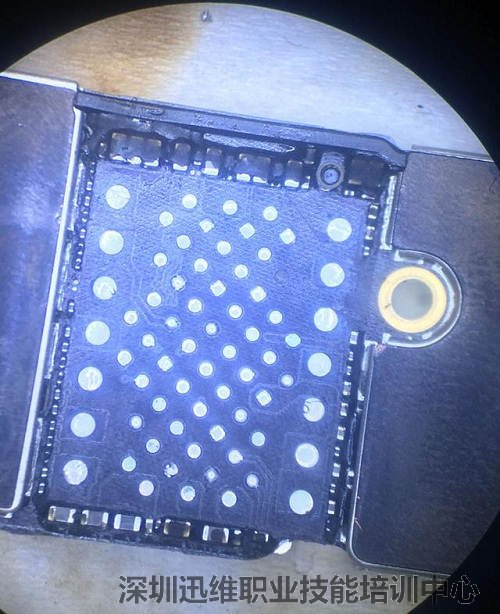

  先把主板焊盘清理干净,去除残留封胶。

iPhone 7手机开不了机维修(图12)

iPhone 7手机开不了机维修(图13)

  测量主板硬盘底脚阻值全部OK。

iPhone 7手机开不了机维修(图14)

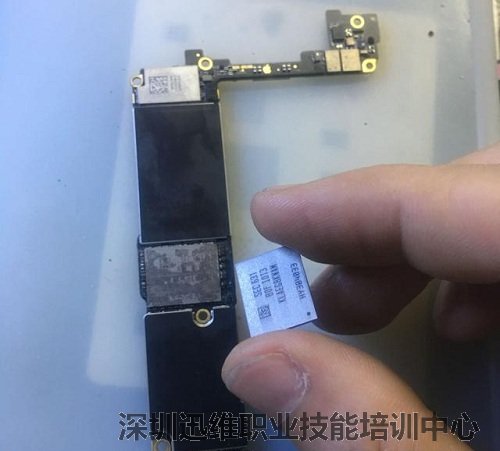

  接下来更换一块好的256G硬盘上去。

iPhone 7手机开不了机维修(图15)

iPhone 7手机开不了机维修(图16)

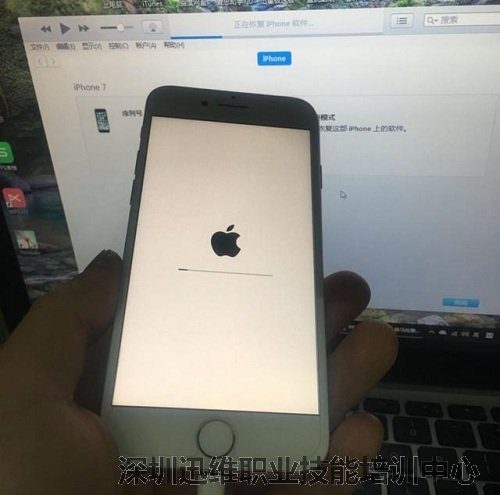

  刷机测试,硬盘已经开始写入程序,没有报错9。

iPhone 7手机开不了机维修(图17)

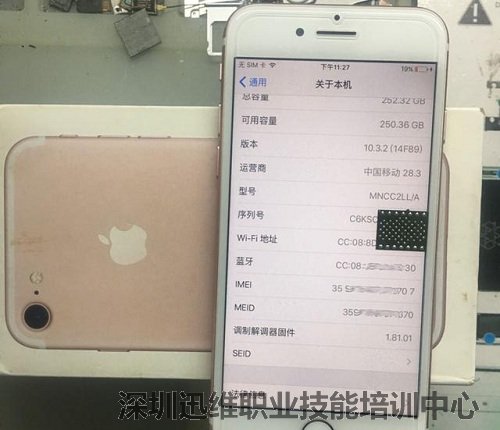

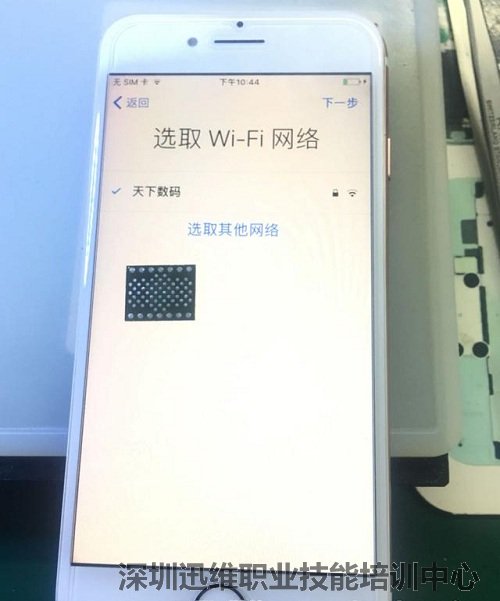

  刷机通过,开始激活,后续进入系统测试所有功能全部正常。

iPhone 7手机开不了机维修(图18)

iPhone 7手机开不了机维修(图19)

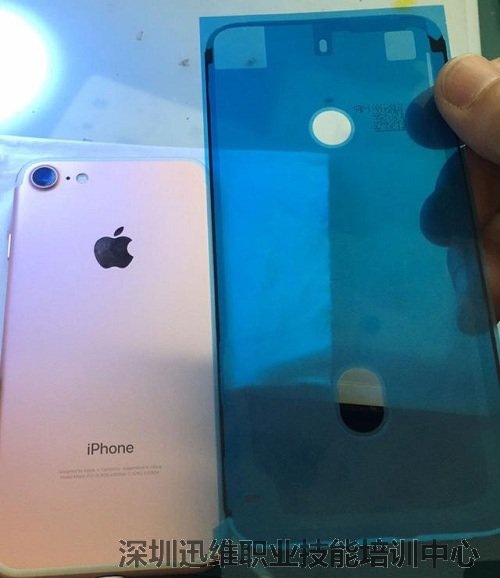

  然后清理手机内部灰尘指纹,贴上原厂屏幕边框胶,还原防水防尘性能。一切完工后还要正常使用上几天确定没问题才会交付客户手上。iPhone 7手机开不了机维修结束!

iPhone 7手机开不了机维修
iPhone 7手机开不了机维修(图20)

  iPhone7手机维修专题帖:http://www.chinafix.com/thread-1053982-1-1.html
