【机器型号】iPhone6 Plus



　　【故障现象】手机开不开机

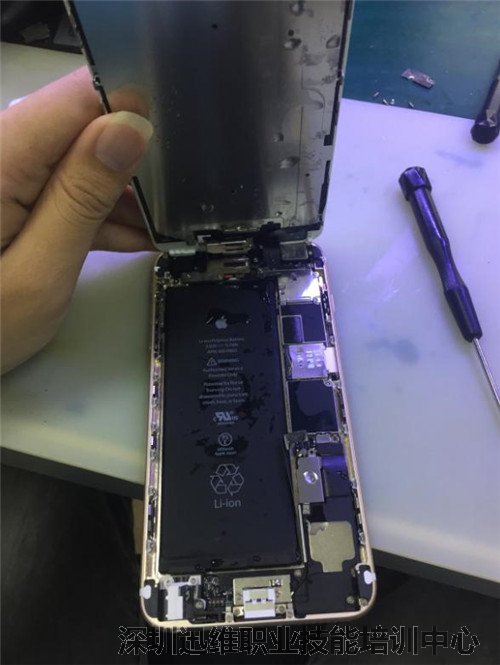

　　门店早上刚开门，一位阿姨急匆匆地跑进来说她的苹果手机进水了，现在手机开不开机，拆开发现里面还有很多的水渍。



iPhone6 Plus进水，手机开不开机　图１

　　【维修过程】

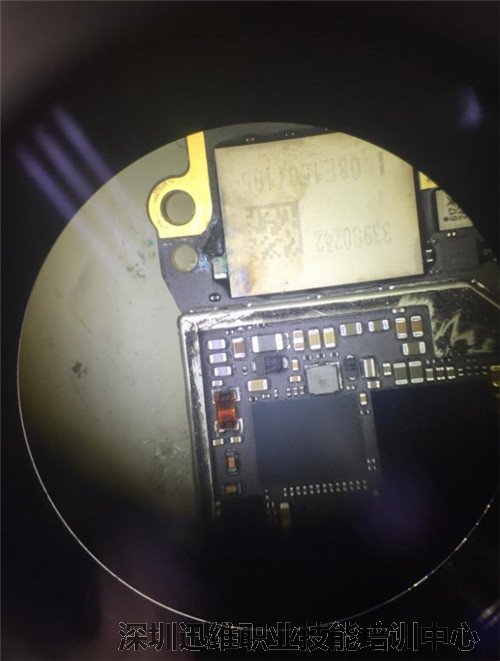

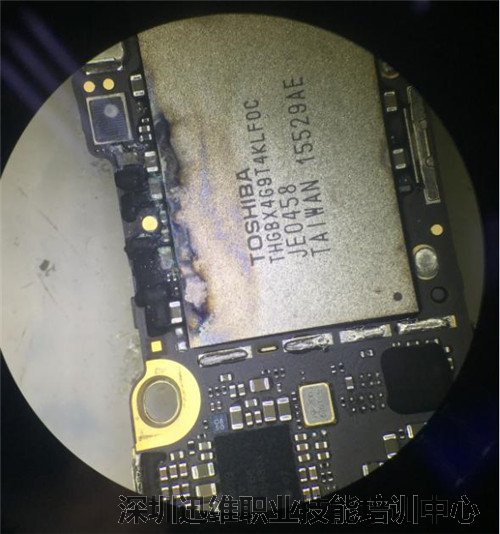

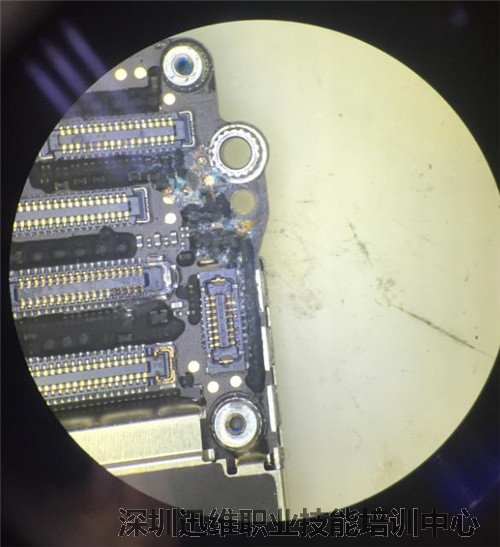

　　拆机，把机子拆散，用纸巾吸走机子上面的水，把零件放在加热平台上加热去掉剩余的水，主板拆掉屏蔽罩，用风枪开160度烘干一会，然后在显微镜下观察进水的地方。



iPhone6 Plus进水，手机开不开机　图２


iPhone6 Plus进水，手机开不开机　图３


iPhone6 Plus进水，手机开不开机　图４

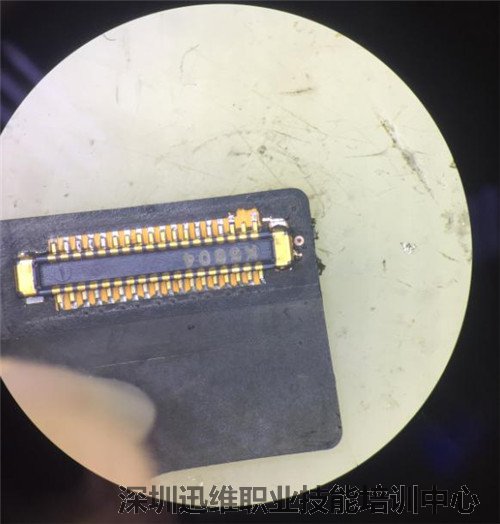

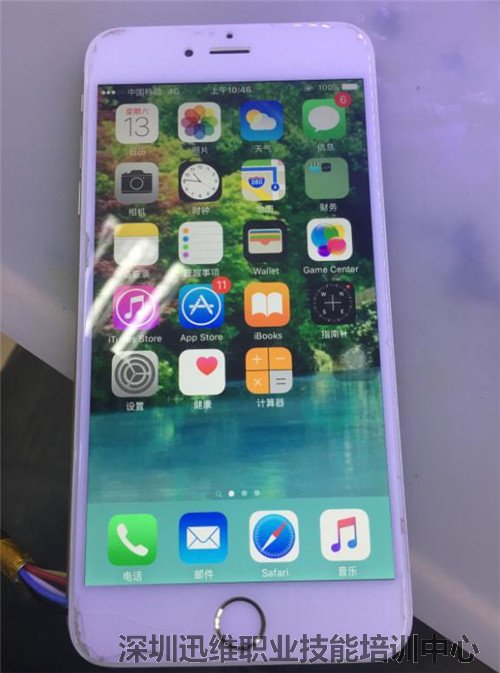

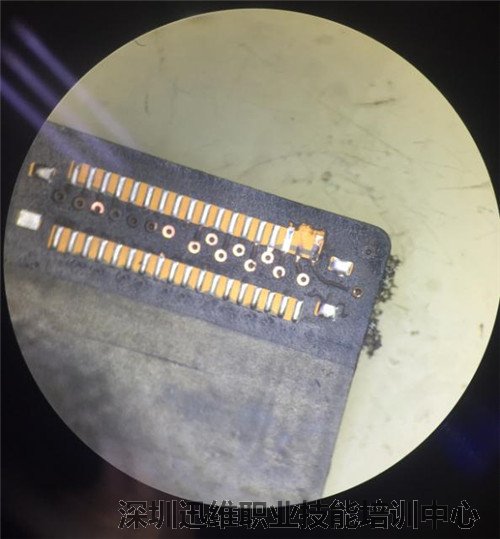

　　打了一下对地阻值发现，PP_VCC_MAIN对地短路   PP3V0_NAND对地短路，清理进水腐蚀的地方，把腐蚀的电容挑掉， 2路供电恢复正常，接可调电源上电正常，接屏显示阴阳屏，右边不亮。显微镜下观察外观，打对地阻值都正常， 屏幕上的座子发现发霉腐蚀，有一个引脚已经腐蚀掉了，结合主板接口，腐蚀掉的引脚是PP_LCM_BL34_ANODE_CONN，因此屏幕右边不亮。直接拆掉屏幕座子，补脚位更换座子，开机测试，显示正常，功能都正常，手机开不开机维修到此结束！



iPhone6 Plus进水，手机开不开机　图５


iPhone6 Plus进水，手机开不开机　图６


iPhone6 Plus进水，手机开不开机　图７
