iPhone6S充不进电维修原理讲解_电脑维修培训_手机维修培训_笔记本维修培训_安卓手机维修培训

更新时间：2017-02-07 浏览量：1589

　　一、更换尾插或者电池。

　　二、测量电池接口检测点阻值是否正常560，若无阻值则为电阻R2400虚焊或坏，R2400可短接。测量R2400到充电电源F2脚是否断线，断线接线即可；如果没有断线就直接发重装或更换U2300。

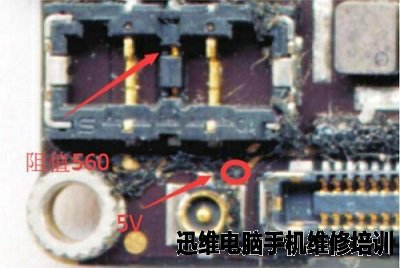

iPhone6S充不进电图1

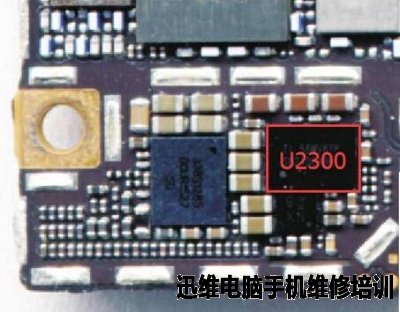

iPhone6S充不进电图2

　　三、插上充电器，在电容C4503测是否有5V，若没有，则是Q4500问题，可以短接2#、3#。

iPhone6S充不进电图3

iPhone6S充不进电图4

　　四、尾插接口26#、28#、32#、34#是否有阻值732（注：此四条路若有其中一条断线引起手机充电器一面可以充一面不行），如果以上都正常，可以先更换U4500，并拆下U4500测量其对地脚阻值。

　　注：U4500为USB控制管，损坏常见故障：按开机键漏电200MA或者引起开机定屏，手机无法进入DFU模式或不能连电脑等。

iPhone6S充不进电图5

　　五、检查充电电源U2300

　　1、手机插上充电器，在电容C2310测是否有5V，若无多数为尾插或者是到尾插接口43#、44#断线，直接接线即可。

　　2、手机插上充电器，在电容C2320测是否有5V，如果没有则为U2300虚焊或坏，重装或更换即可。

　　3、充电是否正常判断方法，手机插上充电器，不装电池，在电池接口正极可测到4V跳变电压。如果此电压没有，多数为U2300、L2300、C2300问题，直接更换即可。

iPhone6S充不进电图6

　　六、更换U2300还是不能充电，可以把U2300拆下来测量其对地阻值，看看是否有断线。

　　注：

　　U2300不装手机可以开机，但是不能充电。

　　Q2300可以拆掉不装，两个装其中一个都可以开机。
