　　机器型号：iPhone 6S 4.7

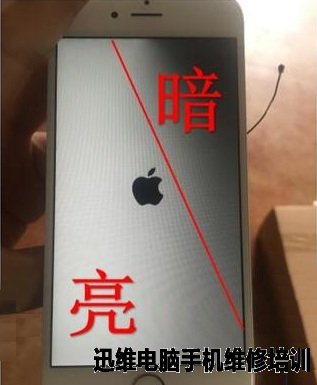

　　故障现象：开机出现阴阳屏

　　手机开机无显示黑屏状态，或者是手机开机出现有显示无背光的故障现象，这几乎是所有手机的一个通病。手机开机出现阴阳屏（行内人士肯定知道），其最根本的原因是屏幕后面的发光源LED灯没有完全工作导致的。

iPhone 6S开机阴阳屏维修图1

　　维修过程：

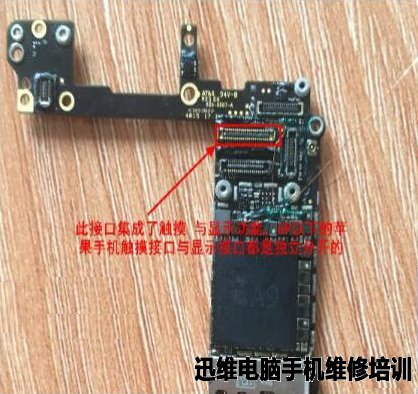

　　1、找接口，此接口集成了触摸与显示功能，6P以下的苹果手机触摸接口与显示接口都是独立分开的。

iPhone 6S开机阴阳屏维修图2

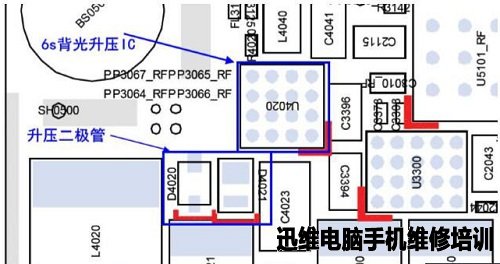

　　2、找6S背光升压IC位置。

iPhone 6S开机阴阳屏维修图3

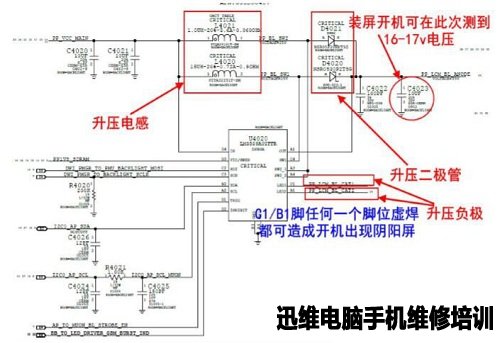

　　3、看升压IC原理图。G1/B1脚任何一个脚位虚焊都可造成开机出现阴阳屏。

iPhone 6S开机阴阳屏维修图4

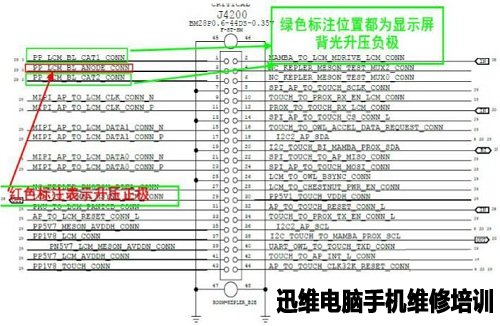

　　4、看接口J4200原理图，绿色标注位置都为显示屏背光升压负极，红色标注表示升压正极。导致苹果6S手机开机出现阴阳屏的故障点就两个：

　　①升压IC/U4020虚焊或损坏导致；

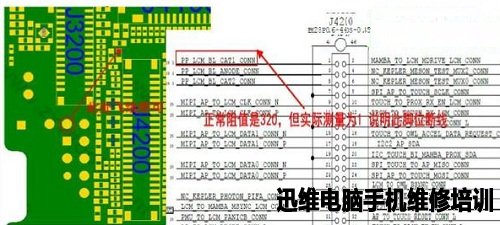

　　②接口J4200的1脚PP_LCM_BL_CAT1_CONN断线或虚焊，还有5脚PP_LCM_BL_CAT2_CONN断线或虚焊，修的这台机器是1脚PP_LCM_BL_CAT1_CONN断线导致。

iPhone 6S开机阴阳屏维修图5

iPhone 6S开机阴阳屏维修图6

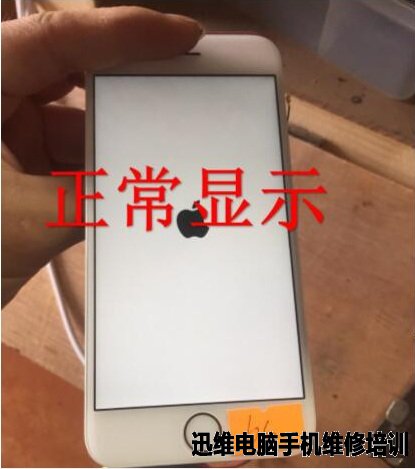

　　5、飞线完毕后正常显示。

iPhone 6S开机阴阳屏维修图7
