一台IBM System X3400塔式服务器，其中3块146GB的SAS硬盘组成RAID5作为系统盘，另外的5块1T的SAS硬盘组成RAID5存放数据。服务器系统可以进入，但是认不到5个硬盘组成RAID5的数据分区。

　　工程师进入到RAID卡管理界面，发现有一块硬盘丢失，一块硬盘掉线。由于RAID5可以冗余1块硬盘，这个服务器2块盘掉线了，所以可以判断RAID5信息损坏了，需要进行RAID5数据恢复。

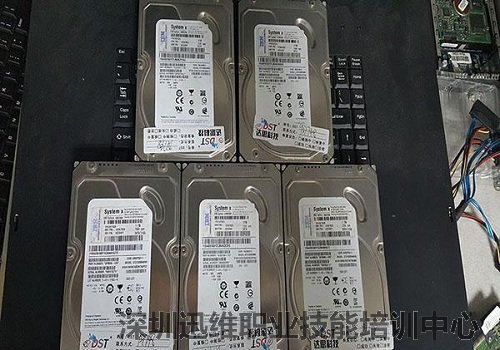

IBM X3400服务器磁盘阵列信息丢失，RAID5数据恢复（图1）



　　首先，把可以认到的硬盘按顺序拔出来并做好标记，然后每一块硬盘都用软件做好镜像，这一步的作用一个是为了给现有数据做备份，以方便我们操作；另一个作用是在做镜像过程中，我们就能知道这些硬盘里有没有坏道，如果有坏道，我们会提醒客户注意，建议及时更换新的硬盘，减少在以后的使用过程中数据丢失的几率。



　　然后，处理掉线和丢失的2块硬盘。经过工程师进一步检测，其中一款硬盘有坏道，可以认盘，直接做镜像。



　　第三步：用智能RAID数据恢复软件开始分析5块盘的RAID信息和参数，很快得出硬盘的顺序，块大小，旋转方向等重要信息。



　　最后，用我们RAID数据恢复软件，加载镜像，虚拟出RAID5环境，从而看到数据，最终完成了RAID5数据恢复数据工作，经客户验证，数据完美还原出来。

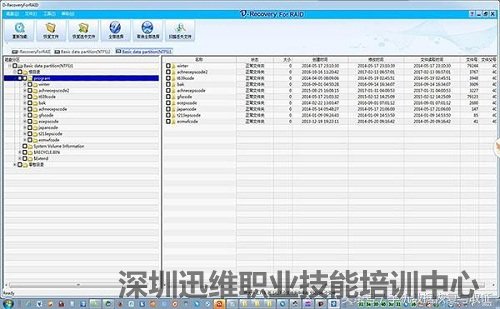

IBM X3400服务器磁盘阵列信息丢失，RAID5数据恢复（图2）
