HP MSA1000 RAID ADG数据恢复案例

更新时间:2017-03-30 浏览量:367

HP MSA1000 磁盘阵列柜简介

  MSA1000所采用的惠普独有的RAID ADG是在RAID5的基础上扩展而来的。它是对RAID 5进行扩展后的磁盘配置方案。RAID 5的缺点就是在一块硬盘发生故障后,RAID组从在线状态变为降级状态,这时如果第二块硬盘出现故障,那么整个RAID组的数据都将丢失,这对企业来说是灾难性的。

  RAID ADG技术则在原理上克服了这一缺陷,其最大特点是部署了2个奇偶校验集,并提供了2个硬盘的容量存储这些奇偶校验信息,能同时允许2块硬盘出现故障,突破了以往的RAID允许在同一时刻只可以有一块硬盘发生故障的限制,很有效地提高了服务器硬盘上数据的可靠性。RAID ADG比双RAID 0+1具有更低的实施成本,却能提供比RAID 5更高的容错能力。

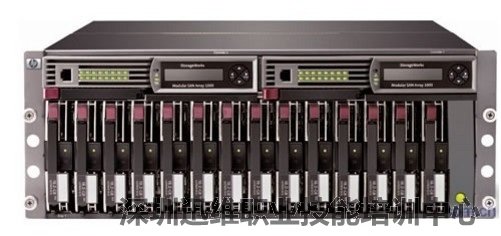

HP MSA1000

故障描述:

  1、 MSA1000用七块盘做的磁盘阵列raid ADG,挂接到win2003服务器上使用,事先发现系统提示$MFT出错,要求运行CHKDSK命令进行修复。但是管理员没在意,忽然有一天发现阵列中2号盘亮红灯报警,于是把2号盘拔下,用新的磁盘替换2号盘。

  2、用新磁盘替换2号盘后,阵列运行一段时间后,该阵列便不能访问了,系统仍然提示$MFT错误,要求运行CHKDSK进行修复。这时管理员运行了这个命令整理修复阵列,CHKDSK命令运行一段时间,没有完成就自动停止,反复运行CHKDSK几次,结果都是接近完成就自动停止,在这期间,还发现阵列在自动Rebuild。所有操作完成以后,磁盘分区还是打不开。

造成数据损坏丢失的原因:

  1、系统提示$MFT错误,说明数据目录结构损坏。目录结构损坏的原因很多:a、由系统对磁盘的文件读写错误引起的逻辑错误;b、由硬盘硬件问题引起的,包括多个硬盘掉线和硬盘出现坏道等物理故障。经检测硬盘物理上没有问题,都能识别,也能做镜像。

  2、发现2号盘报警,撤掉2号盘,换上新的硬盘。从理论上讲,这样做是对的。这样做的前提是必须先确认其他六块盘在阵列中都是正常的,也就是说这六块盘处于在线(online)状态,如果还有其它两块或者两块以上的盘处于掉线(offline)状态(因为有时候硬盘掉线后,不一定就亮红灯报警),换盘是不能使阵列正常的(根据raid ADG的原理知道,阵列坏掉两块盘还可以运行,但是坏3块盘以上阵列就崩溃)。

  3、运行CHKDSK命令是导致目录结构错乱的主要原因,许多found.000和dir.001等目录就是在这个环节产生的。CHKDSK命令是对文件目录的重新整理,把一些目录重新命名并且把文件所在的位置也做了整理。对于磁盘阵列,最忌讳的命令就是CHKDSK。如果阵列数据组合方式错误,或者重新配置Raid(Raid参数发生变化—磁盘顺序、块大小等),系统都会提示磁盘参数错误或者目录结构错误,要求运行CHKDSK来修复。这种提示只是操作系统的责任,但是操作系统没有提示运行CHKDSK的后果会带来数据的环乱和损坏,这才是最致命的。

  4、经过对底层数据的分析发现,在每块盘的大约前15GB,2号盘和7号盘冗余信息所在的位置一样,不符合raid ADG数据组合规律,在每块盘大约15GB以后,数据组合方式才符合raid ADG。造成这种结果的原因可能是:换上新的2号盘后,系统把2号盘当成7号盘,用其余的磁盘来Rebuild;或者7号盘已经掉线,系统把2号盘当成7号盘来Rebuild;或者2号盘和7号盘物理上更换了位置等等,再就是出现问题后的其他一系列操作引起的。我们按照每块盘15GB以后的数据组合方式用“护航舰”进行重组,恢复的结果是数据目录结构较乱,大部分RAID ADG数据都能恢复出来并且是正常的。

小结:

  造成数据损坏的因素归结为:系统出现$MFT错误提示后不及时处理;发现2号盘亮红灯后应该查看阵列其他磁盘情况,再确认更换2号盘,并且要及时跟踪更换2号盘后系统运行状况;运行CHKDSK是导致目录结构错乱的主要原因;2号盘前15GB冗余信息不正常导致部分文件丢失,这是Rebuild操作引起的;至此HP MSA1000 RAID ADG数据完美修复成功!

服务器问题引起的数据恢复专题帖:http://www.xinxunwei.com/wxjs/02047008.html
