　　本文为迅维学员王立博原创，迅维论坛ID：1114634

【故障机型】华硕Y5000

【故障版号】X507UB

【故障现象】笔记本不开机，上错螺丝导致主板被打穿

【维修过程】

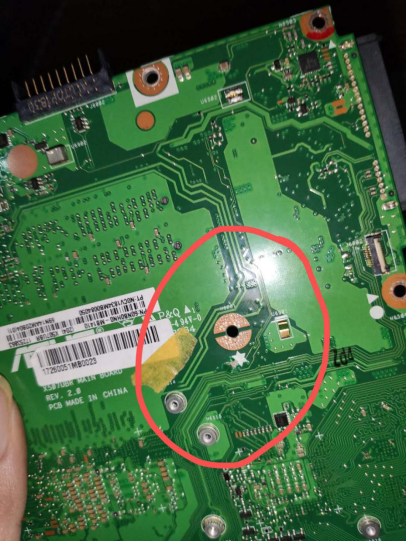

　　收到客户一台华硕Y5000笔记本，上错螺丝导致主板被打穿，拆开主板，很明显PCB已经完全破裂，是客户自己因不熟悉电脑螺丝孔的位置，将螺丝上错导致的穿孔。

　　这个是肯定要进行挖孔飞线处理了。论坛找到点位图，但找到PCB走线图。开始往下挖，直接给挖穿了，见下图。

　　挖好后，开始补线

　　下面是补好以后的图片。

　　下面这个RTC的一个电路发现与EC也是短线了，直接飞了一个线。

　　绿油固化，处理好后，接电上机，故障排除，维修到此结束。
