机器型号：佳能IP 2780



　　故障现象：字车撞向打印机机架（字车撞墙）



　　故障定位：字车组件



　　此故障较简单，有讲解详细拆装图解，新手可以参考一下，佳能IP 2780打印机如下图：





　　此机器的拆装顺序如下：



　　1、打开机盖，可以看到机器前面有两个螺丝，螺丝旁边有两个卡扣，如下图：





　　2、机器顶部有两个比较隐秘的螺丝，记得一定要拆掉，如下图：

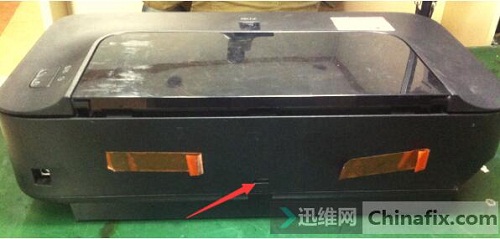

　　3、机器背后还有一个卡扣，如下图：





　　拆开机器外壳，首先检查的是光栅条，因为凭肉眼既能判断其好坏，光栅条表面已经脏的比较严重，光栅条的位置在字车背后，是一条类似透明的塑胶条，如下图：

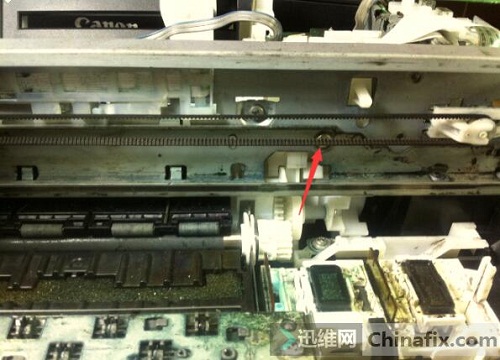

　　心想这么简单的问题，换光栅条就好了呗，拆了一台相同机器的光栅条更换后，试机，依然撞墙，没有想象的那么简单，继续找故障，查看字车背后传感器无异常，此喷墨打印机，拆字车需要先取下导轨，导轨有三个螺丝固定，除了下图箭头所指的两个螺丝外，字车背后还有一个螺丝。





　　左侧放大图





　　右侧放大图





　　字车拆装顺序，如下图：



　　1、拆导轨之前需要先拆下字车皮带，先拆下机器右侧皮带，右侧滑轮带弹簧，压住弹簧就可以轻松拆下皮带。





　　2、右侧皮带拆下后，左侧皮带自然脱落如下图：





　　3、然后拆导轨固定螺丝，拆右侧螺丝，如下图：





　　4、拆中间与左侧螺丝，如下图：





　　拆下螺丝后，可轻易拿出字车，测量字车背后传感器无异常。





　　字车撞墙的问题比较好修，其主要原因如下：



　　①字车背后的编码传感器（已经检测，无异常）

　　②光栅条（已经更换）

　　③导轨缺油（圆柱形导轨容易出现的问题，此机器为角铁状导轨，不容易导致此故障，经测试无阻力）

　　④电机（很少坏，经测量无异常）

　　⑤主板等坏的几率非常小，忽略。

　　⑥各种意外情况等......



　　以上几种情况都排除完毕，感觉走投无路了对么？其实还有一些故障我们没有排除，连接字车的排线，此机型墨盒检测，传感器等数据，供电线都依靠排线传输。IP 2780总共有三条排线，立马拆下排线检查，拆下图中几个螺丝，就可以取出排线，如下图：





　　拆下排线后，发现其中一条排线，金手指已经卷曲，如下图：





　　排线处理好后，小心插上排线，装机，装机过程中有几个细节要注意：



　　锁导轨螺丝时，注意螺丝孔有两条横线，是用来定位的；

　　如果偏下，会导致字车与机器底部摩擦，字车移动受阻；

　　如果偏上，可能会导致打印效果不好（喷头离纸张过远）。



　　导轨左侧螺丝如下图：





　　导轨右侧螺丝如下图：





　　导轨右侧定位凸销，凸销位置要至于两条横线中间，如下图：





　　导轨左侧螺丝，要固定在两条横线中间如下图：





　　装好机器后，试机，故障排除，如下图（绿灯长亮，表示一切正常）。





希望能帮助到正在学习打印机的新手们。



本文作者：迅维ID（小文大章）本文是作者原稿，迅维编辑未作修改。
