联想LJ6350J双面打印电源板修复加双面打印原理分析



　　机型：联想LJ6350J双面打印机



　　故障描述：不通电

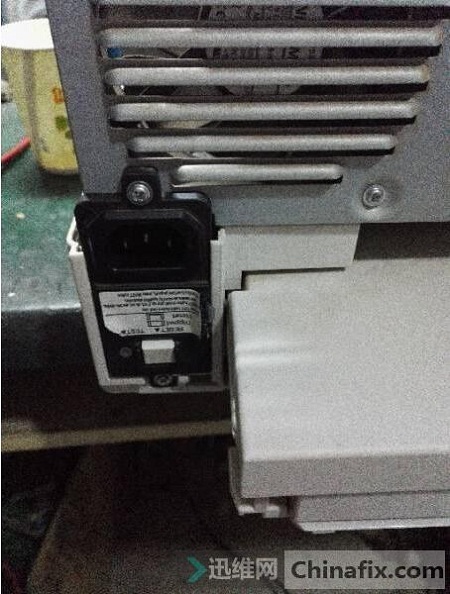

　　客户送来一台联想LJ6350D双面打印机，不通电，插电源发现带漏电保护开关已跳闸，按下漏电保护开关，通电瞬间跳闸。

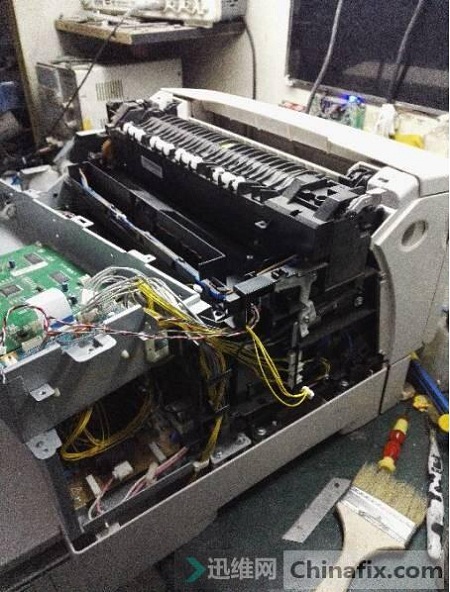

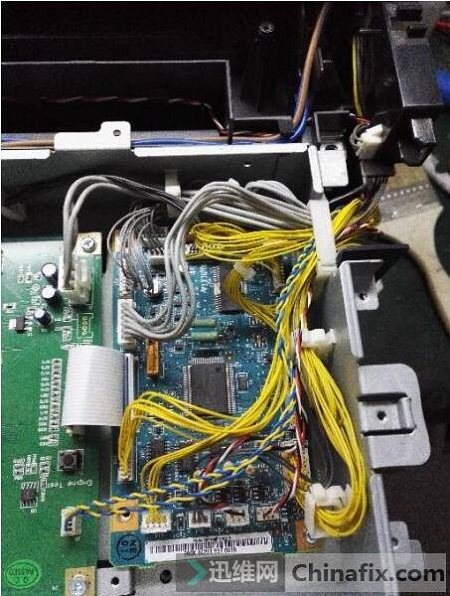

　　怀疑电源板短路，直接拆机，这机器线路真叫一个复杂。

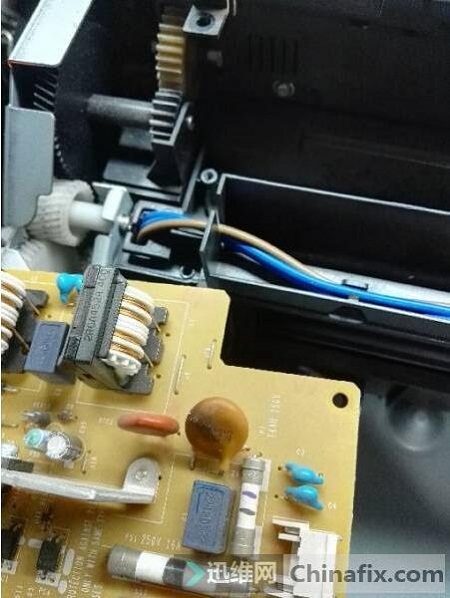

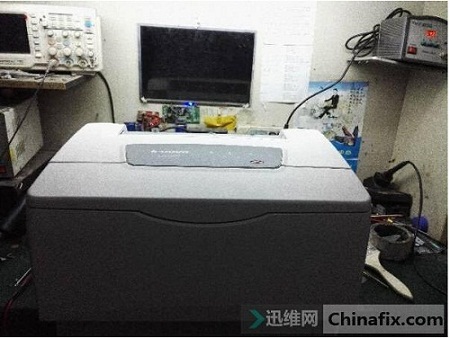

　　都拆开大半天，最终在激光器下边拆出电源板，查看电源板发现压敏电阻，报废，拆出更换保险装机，装机过程两个小时！这里略过，装好之后顺利开机。





　　打印发现只能从正前方手动纸盒进纸，不能从底部主纸盒进纸，找了半天终于找到纸盒设置，这里说下纸盒选择设置。

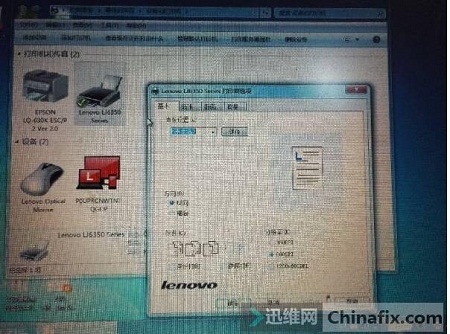

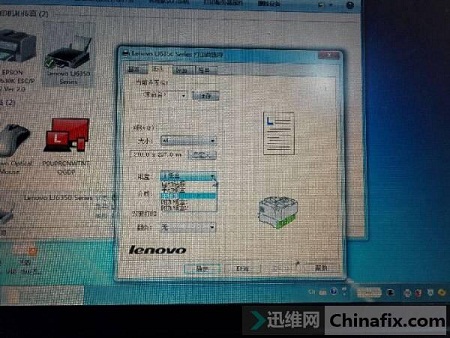

　　打印首选项第二页，纸张选择、纸盒模式是自动，就是从手动进纸修改成主纸盒进纸。至此 打印机已完全修复。



　　这里分析一下，双面打印机的原理：

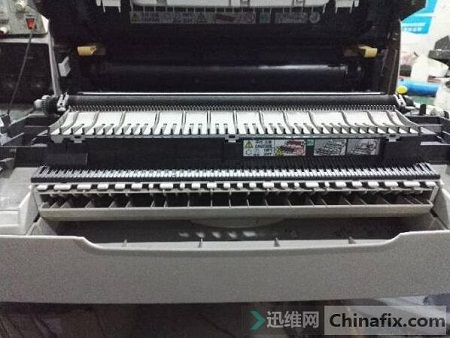

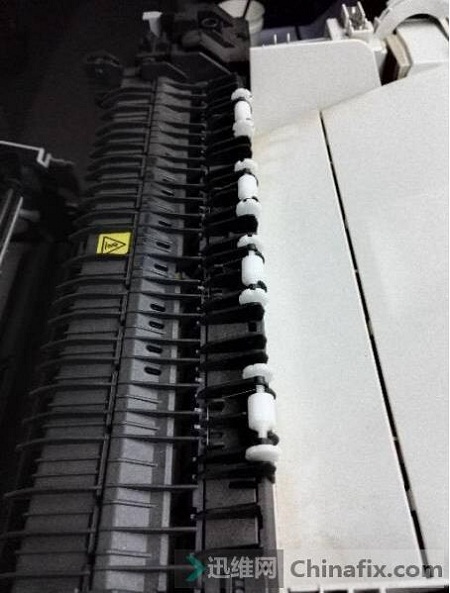

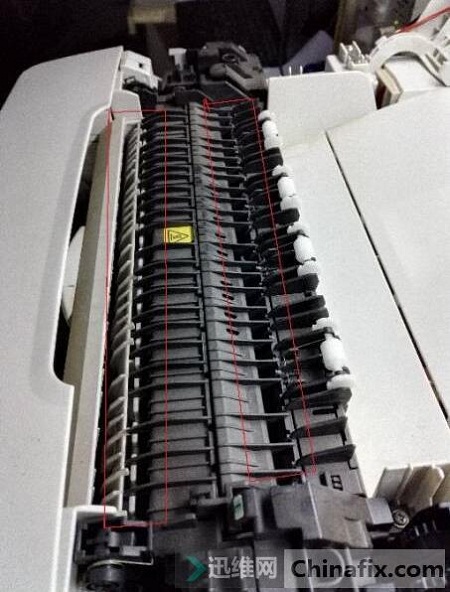

　　打印文件时如果选择的是双面打印，那这张纸在出定影的时候，定影出口的传感器检测到纸已走完（还没走出纸路），这时定影后面的一组滚轮（单独的一个马达控制），反转将纸转回去走定影背后，返回到进纸单元，再过一遍充电成像定影单元，然后彻底出纸。如图，左边红圈是双面复印时的纸张返回通道，右边红圈是定影出口。





　　在双面复印纸张返回通道塞入一团纸，导致单面复印正常，双面复印纸张返回时卡纸，验证了纸路走向的判断。

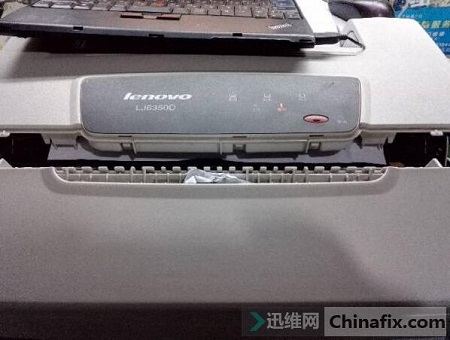

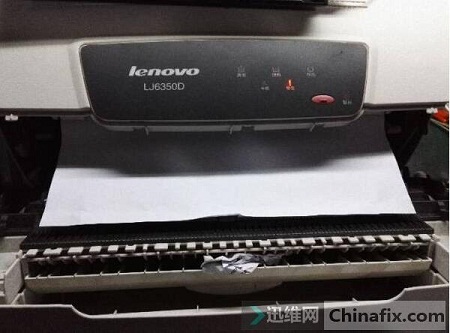

　　如图能看出纸张中间被纸团卡住，不能返回。
