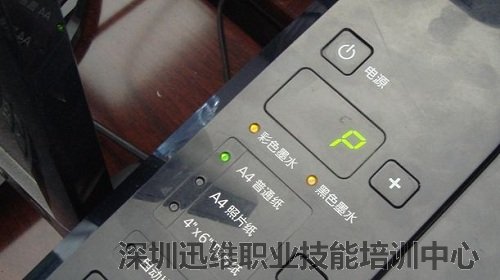

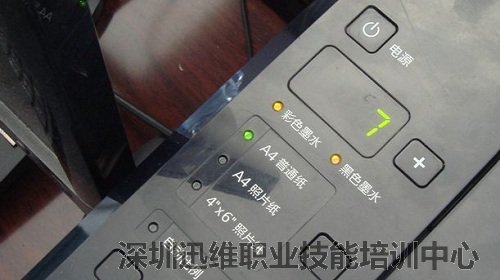

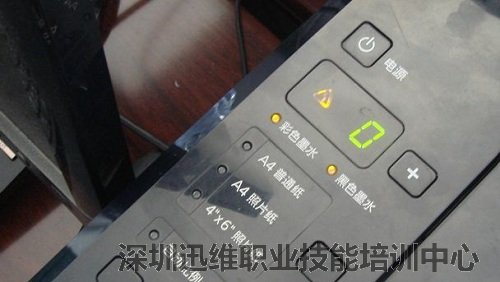

佳能Canon E500喷墨打印机遭雷击，上电没反应。使用其它24V电源供电发现可以开机，说明主板没有问题值得维修。同时发现打印机开机显示P07不打印，经查是废墨收集器需要清零，没有找到免费的打印机清零软件，下载了一些但都不能用，而且有的捆绑了大量的垃圾软件，只好网购了。此机采用的是36A65电源驱动芯片，很少见，以下是这台机器的拆修过程。



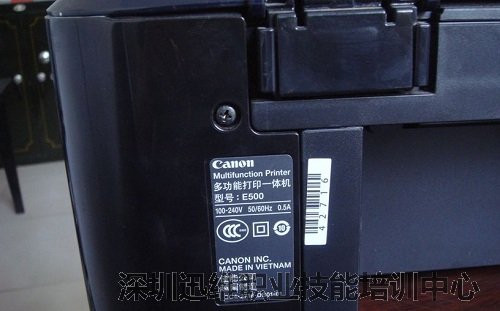

拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图1）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图2）

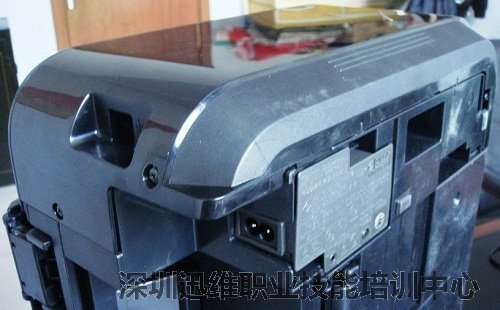

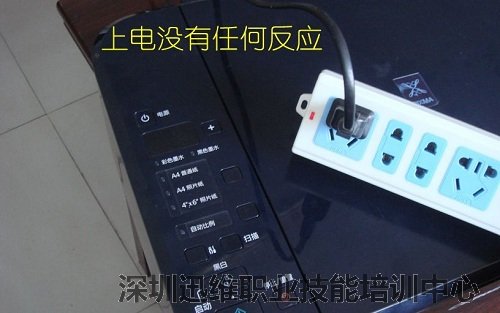

　　上电没有任何反应。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图3）

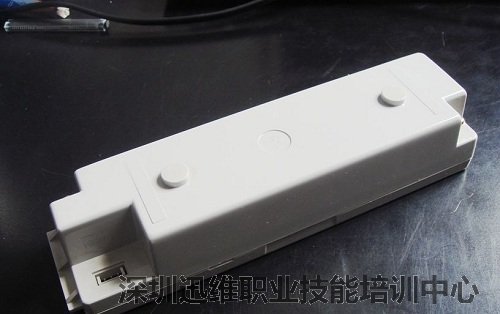

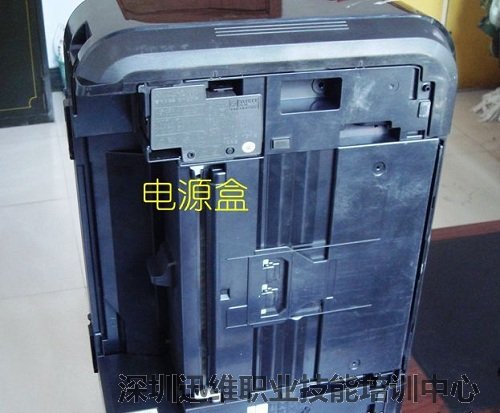

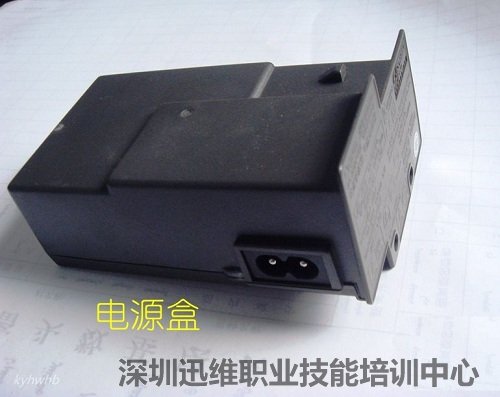

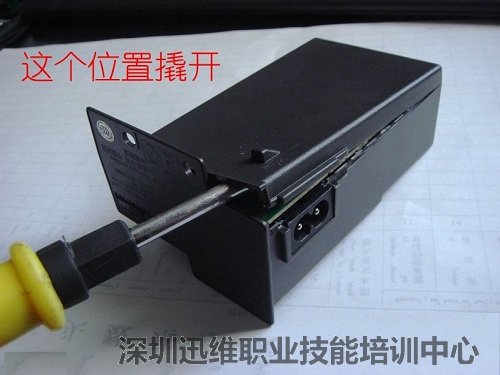

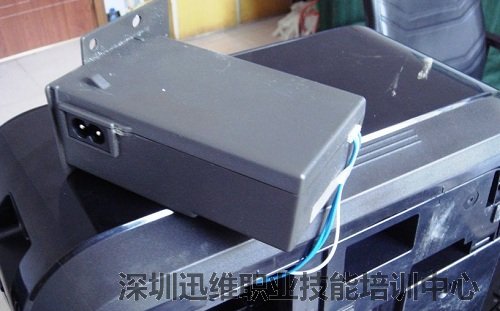

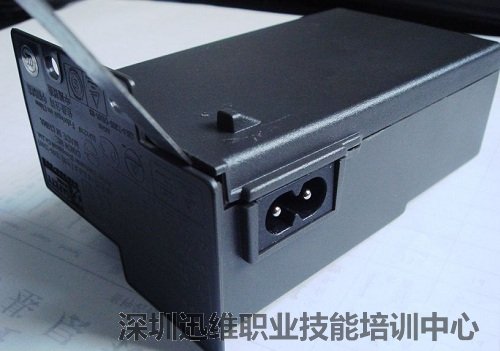

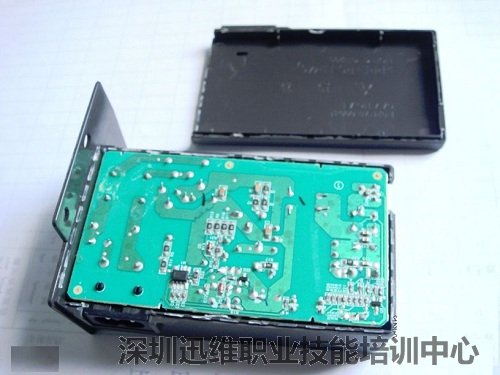

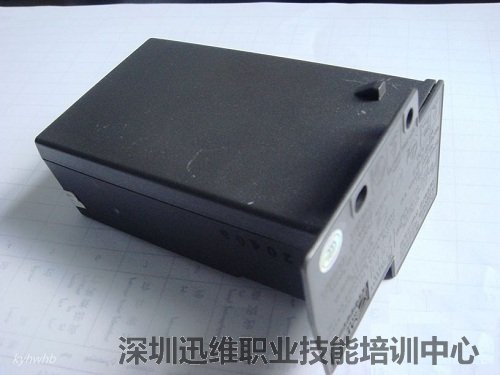

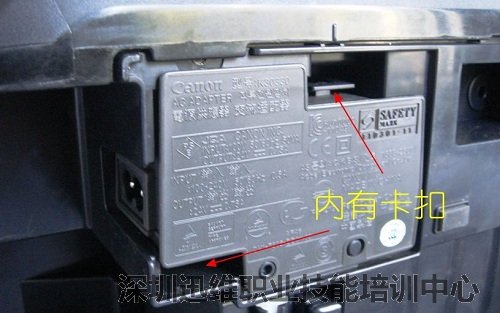

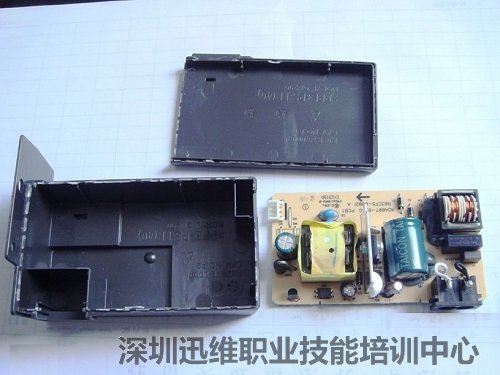

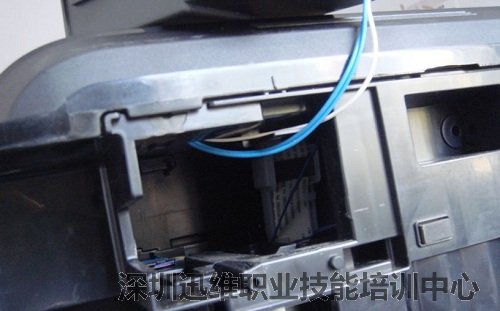

　　电源盒。

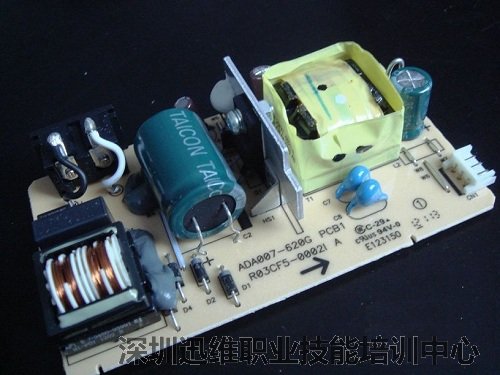

拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图4）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图5）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图6）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图7）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图8）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图9）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图10）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图11）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图12）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图13）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图14）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图15）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图16）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图17）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图18）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图19）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图20）

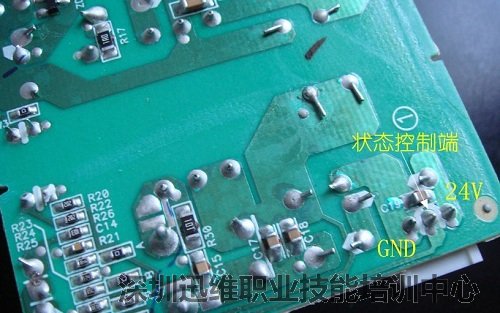

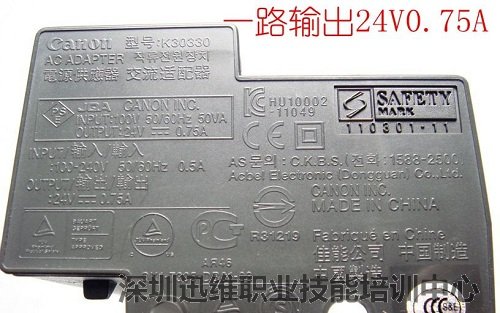

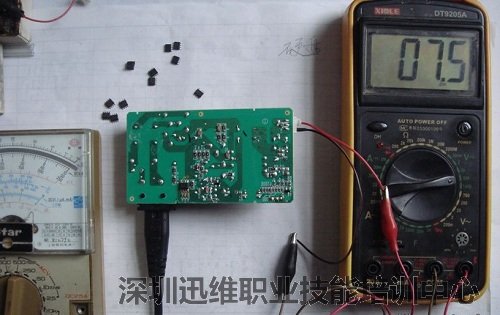

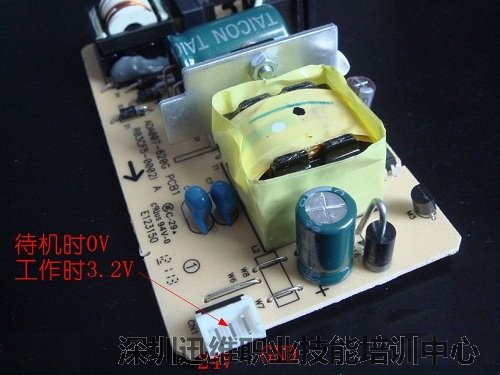

　　后经实测待机时24V降为7.5V，估计是为了节能而设计的。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图21）

拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图22）

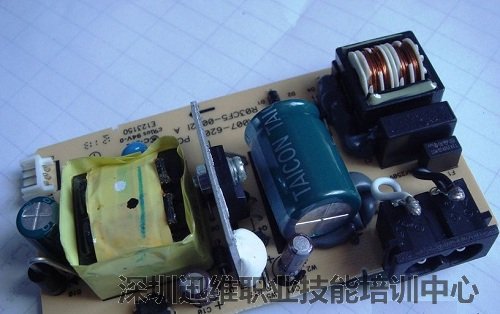

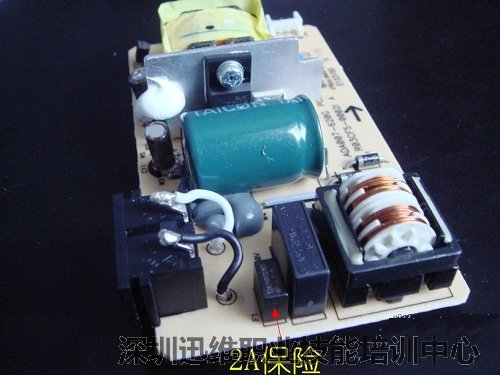

　　保险没有烧断。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图23）

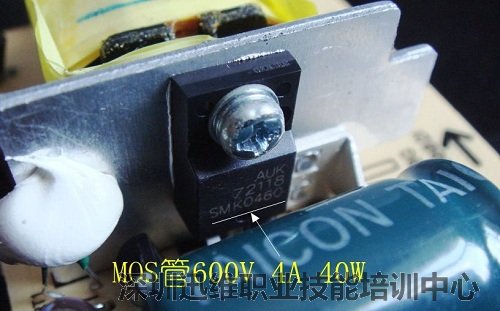

　　开关管也是幸存的，在路测试没有短路，在路G极加4V左右电压可以完好的控制D极与S极通断。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图24）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图25）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图26）

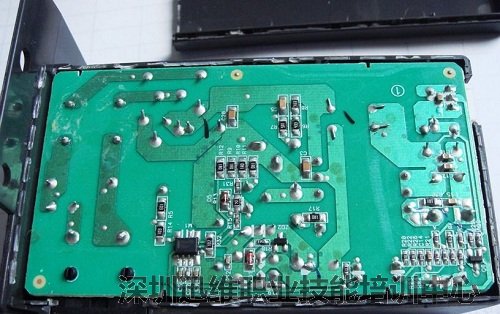

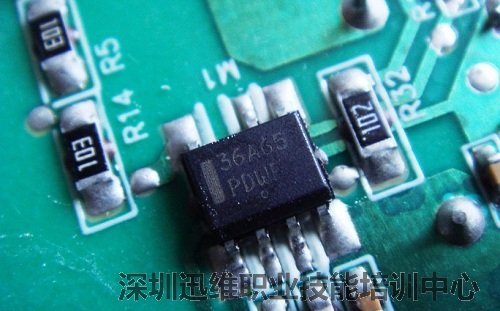

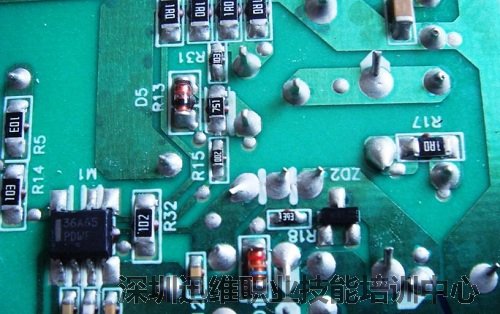

　　36A65电源驱动芯片第一次见，遗憾的是没有查到具体的参数。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图27）

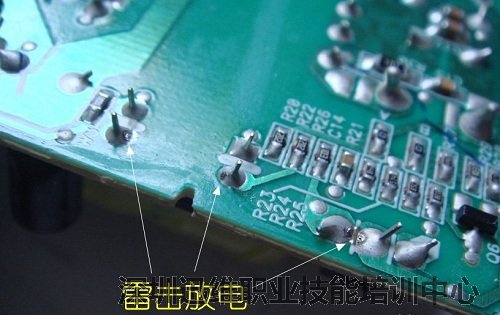

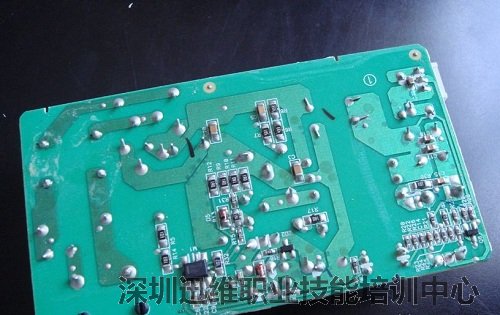

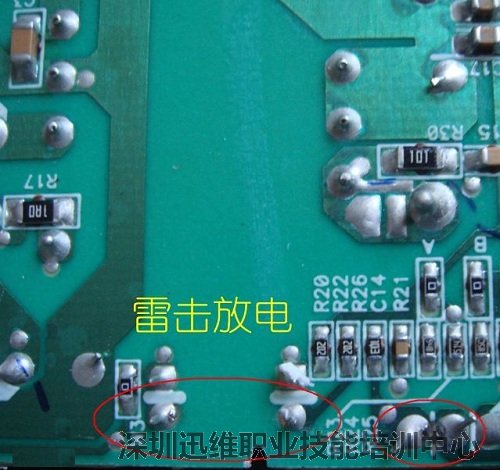

　　可以明显看到雷击放电的痕迹。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图28）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图29）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图30）

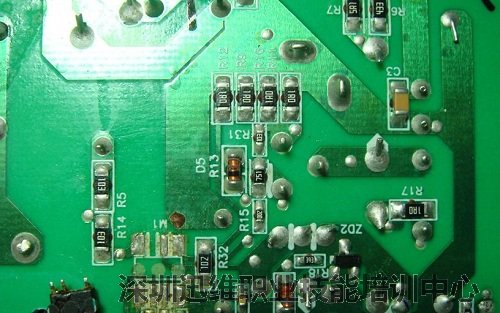

　　对板上所有的二极管、三极管等半导体器件在路测试没有发现短路及断路情况，重点部位电阻也正常。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图31）

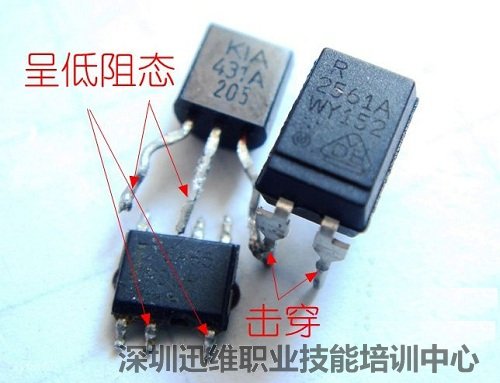

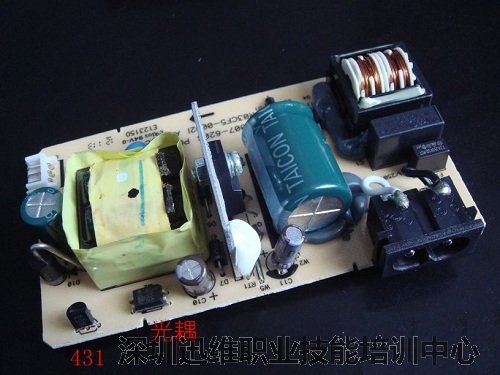

　　雷击后电容没坏过，目前主要测出36A65、稳压431及光耦2561A损坏。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图32）

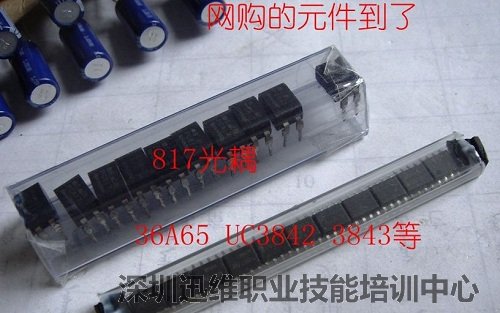

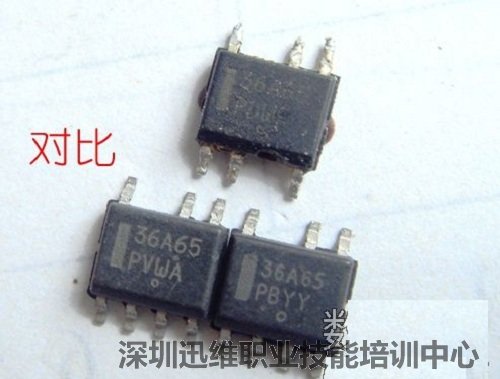

　　网购相关元件，光耦2561A使用常见的PC817代换的。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图33）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图34）



　　更换损坏的元件，串灯上电怎么显示7.5V？


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图35）

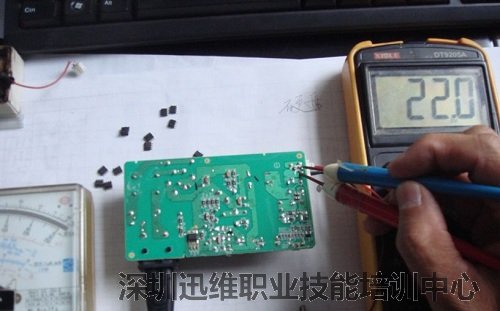

　　用指MF368针万用表R×10电阻档给控制端加电压，可见输出显示22V了，电压低了点，可能是光耦等器件不匹配吧！


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图36）


　　还是上机试一试。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图37）



　　打印完全正常。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图38）

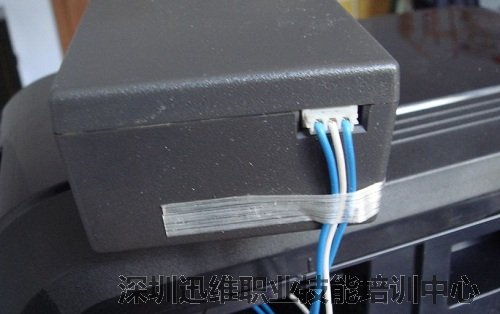

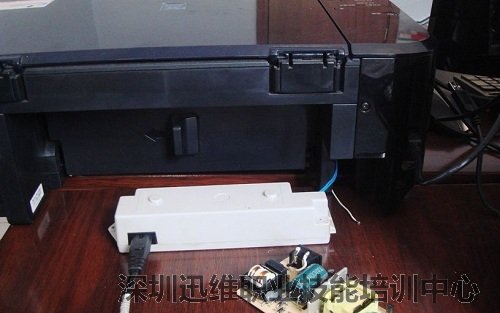

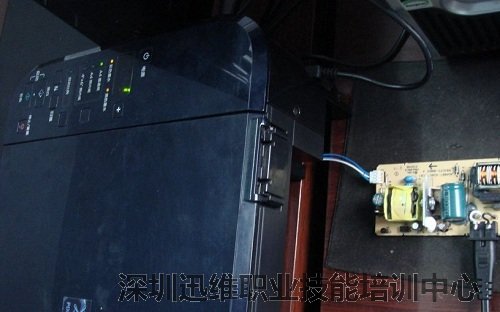

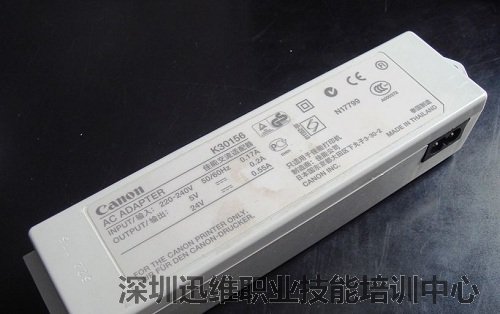

　　修电源之前先用一个老打印机的24V电源供电看看，如果主板有问题那就放弃维修了。



拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图39）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图40）

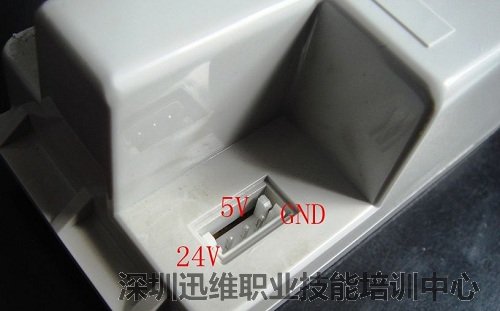

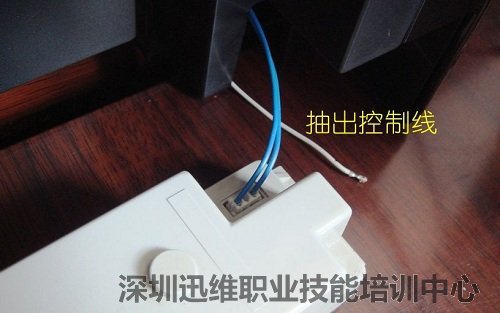

　　中间这个5V脚不可接入电路。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图41）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图42）


　　只好不用待机模式了。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图43）


　　仅使用24V可以看出工作正常。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图44）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图45）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图46）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图47）



　　以下情况需要清零（清零打印机要先进入维修模式，然后电脑运行软件）：


　　机器故障状态：打印机图标--属性--打开打印首选项→维护→查看打印机状态（检测错误）。


　　打印机清零提示：废墨收集器已满”或“废墨收集器将满”，或双灯来回闪7次，或提示5B00或5B01，或P07 E08，或E27或1700。



　　先进入维修模式，进入维修模式的通常方法：


　　将打印机正常关机后按住停止键一直不放，然后再按住电源键（按住不放手）这里2个键都是同时按住的，时间大约5-10秒；电源键不松的同时只松停止键，接着连续按5次停止键，同时松开所有的按键，这时应该只有电源绿灯在亮，电脑提示找到新硬件，不用理会，进了后一定是只有电源绿灯长亮，其他灯不亮。

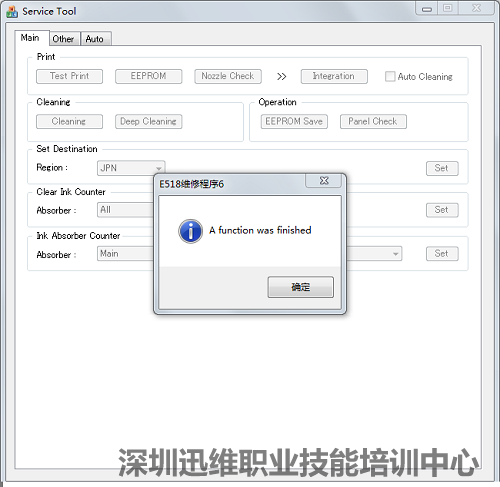

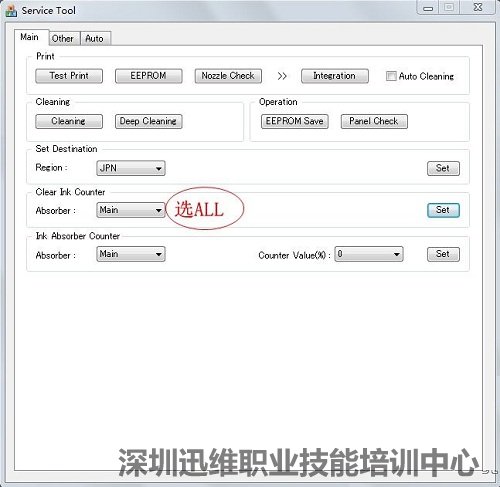

　　之后再运行软件，进了软件后找到左边中间的Main，改为ALL，再点右边中间的SET，点了后看看机器有没有动静。有动静的话，等机器没动作后打印机关机，再开机就可以了。



拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图48）


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图49）



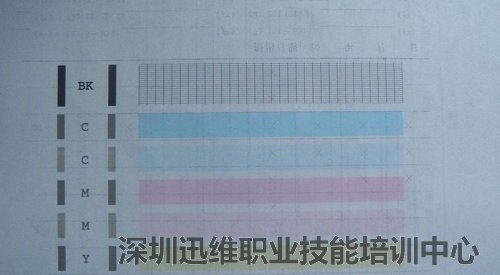

　　实际发现还自动打印了如下一张纸。


拆修遭雷击的Canon E500喷墨打印机并分享佳能打印机清零软件（图50）


E500 E518打印机清零软件：http://pan.baidu.com/s/1jIt9pye
