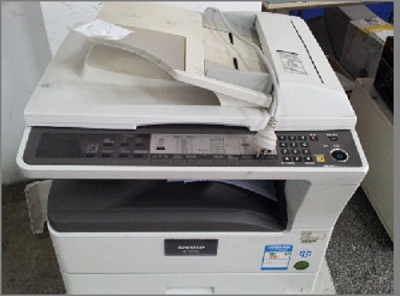

一台夏普AR4020复印机卡纸，更换了定位离合器及传感器后复印机卡纸故障依然无法修复。通电开机试印，单张复印机器正常，若连续多张复印，机器不定时出现卡纸，复印机卡纸部位也不固定，有时在刚上纸时就卡，有时卡在定位棍下面，有时又卡在定影里面。


夏普AR4020复印机卡纸维修（图1）


　　故障分析：根据故障现象分析此机复印机卡纸的原因应该是传动部分故障所致。用心观察发现复印机卡纸前机器的齿轮组会发出一声异响且齿轮停转一下再继续转动1--2秒则停机报卡纸，这证明我的判断是正确的。


　　维修过程：

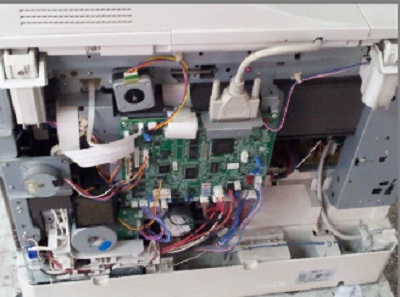

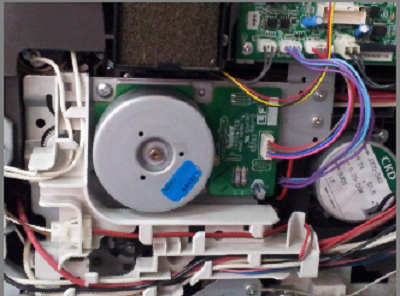

　　拆开后盖；拨除相关连线；拆除主电机；拆除纸架；拆出齿轮组。


夏普AR4020复印机卡纸维修（图2）


夏普AR4020复印机卡纸维修（图3）

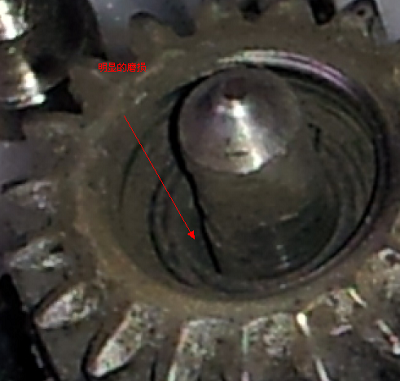

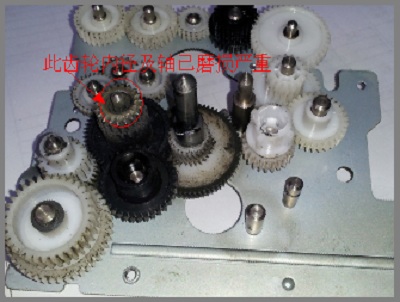

　　在清洁和检查齿轮组时，发现驱动定影组件的齿轮磨损严重（齿轮内孔变大，固定齿轮的轴已磨成椭圆了），用手转动明显感觉阻力很大，所以故障部件就是此齿轮和轴的损坏导致电机转动不顺而卡纸。


夏普AR4020复印机卡纸维修（图4）

　　为了验证故障判断的正确与否，我将所有齿轮均清洁和润滑一次，对损坏齿轮做出一点特殊处理，减小其摩擦阻力，重新装回齿轮组并复原所有部件，连线试机，连续复印200张均无卡纸，说明故障原因已找到，为了根除夏普AR4020复印机卡纸的故障，我决定为客户更换一整套齿轮组。


夏普AR4020复印机卡纸维修（图5）
