理光复印机1801复印时右边不清楚故障维修

更新时间:2017-02-22 浏览量:618


  机器型号:理光复印机1801

  故障现象:

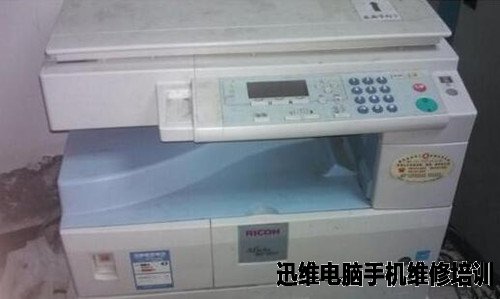

  今天修了个复印机,取了些材料,给大家说说激光器的问题。

理光复印机1801复印时右边不清楚维修 图1
理光复印机1801复印时右边不清楚维修 图1

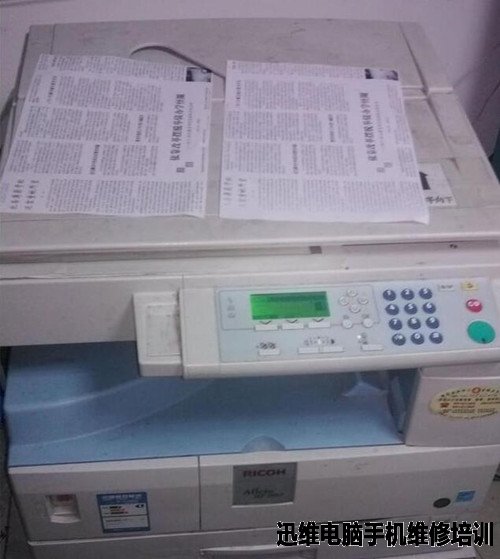

  先复印一张看看效果。

理光复印机1801复印时右边不清楚维修 图2
理光复印机1801复印时右边不清楚维修 图2

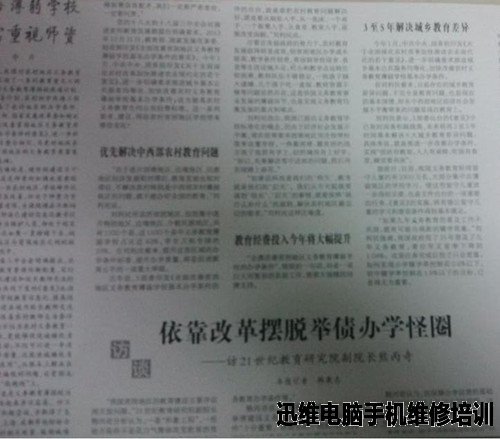

  是右边不清楚,其他的还行,上张大图。

理光复印机1801复印时右边不清楚维修 图3
理光复印机1801复印时右边不清楚维修 图3

  问题出在右边不清楚,多年维修经验告诉我是激光器的问题。

  维修过程:

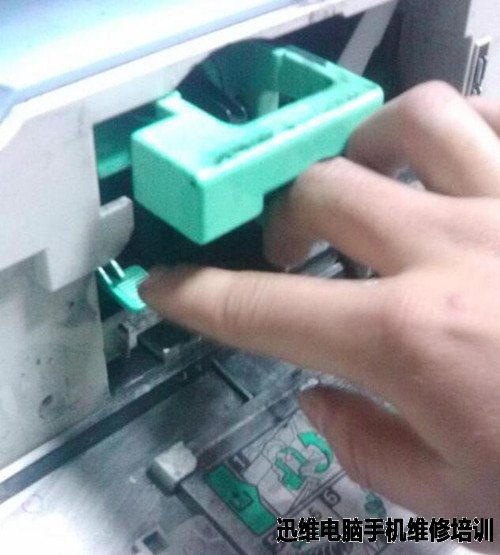

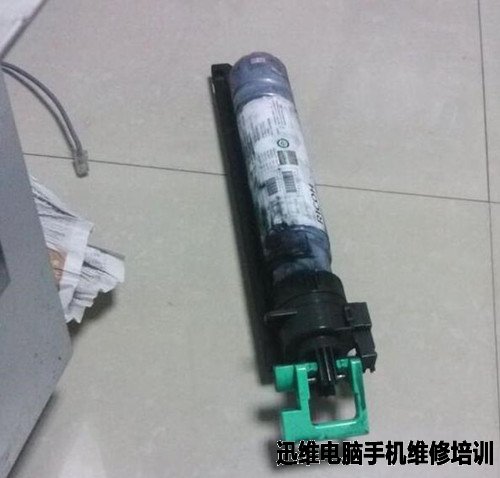

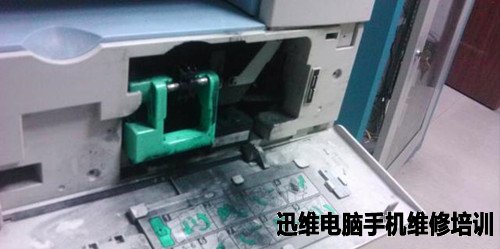

  先把粉筒取下来,把前盖打开后就看到粉筒了,粉筒下有个按钮,按着把它取下来放到一边。

理光复印机1801复印时右边不清楚维修 图4
理光复印机1801复印时右边不清楚维修 图4

理光复印机1801复印时右边不清楚维修 图5
理光复印机1801复印时右边不清楚维修 图5

理光复印机1801复印时右边不清楚维修 图6
理光复印机1801复印时右边不清楚维修 图6

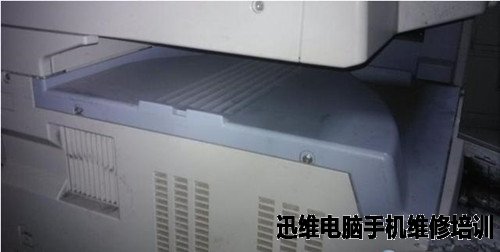

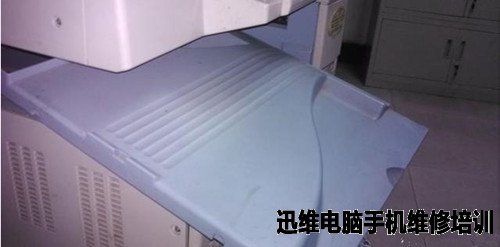

  左侧有2个螺丝,取下后,盖板就能取下来了。

理光复印机1801复印时右边不清楚维修 图7
理光复印机1801复印时右边不清楚维修 图7

理光复印机1801复印时右边不清楚维修 图8
理光复印机1801复印时右边不清楚维修 图8

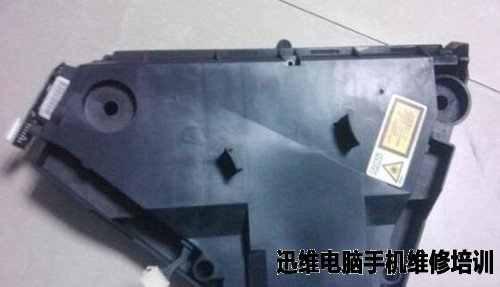

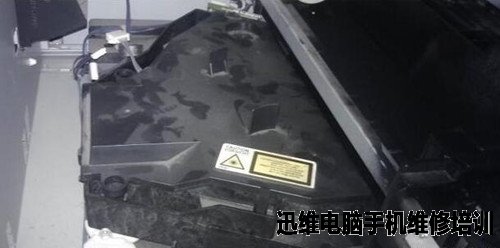

  取下后就看到传说中的激光器了。

理光复印机1801复印时右边不清楚维修 图9
理光复印机1801复印时右边不清楚维修 图9

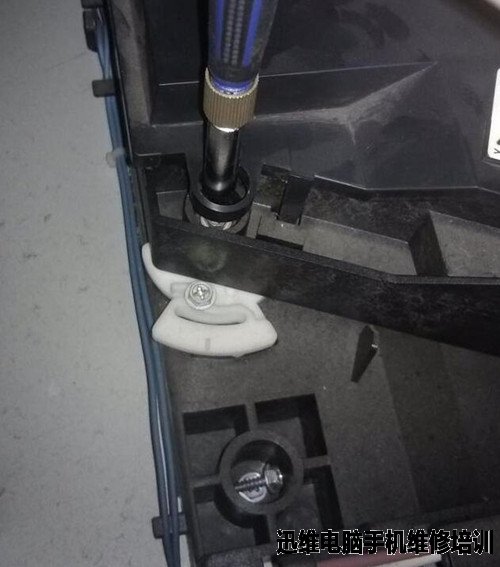

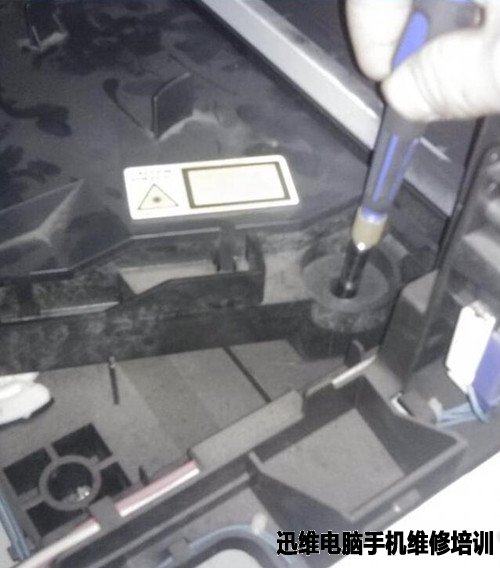

  激光器有4个螺丝锁住的,首先要做的就是拆下这4个螺丝。

理光复印机1801复印时右边不清楚维修 图10
理光复印机1801复印时右边不清楚维修 图10

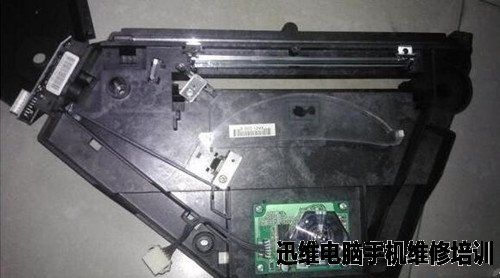

  拆下后有扣件,小心的把上盖取下。

理光复印机1801复印时右边不清楚维修 图11
理光复印机1801复印时右边不清楚维修 图11

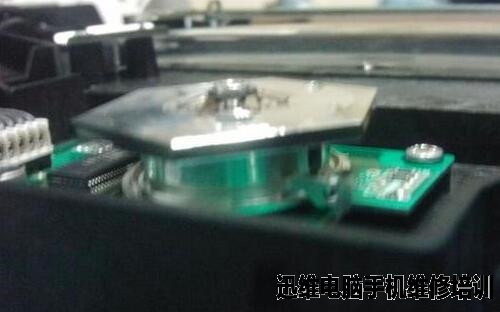

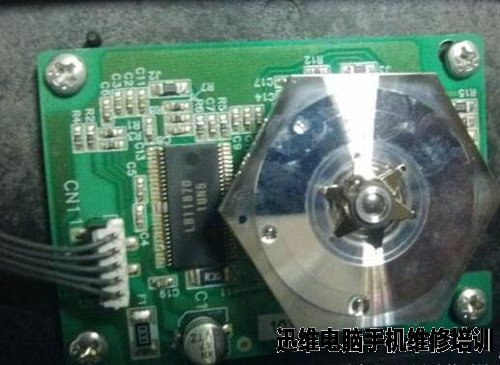

  这个六棱铁片就是了。而且六条边上很脏。

理光复印机1801复印时右边不清楚维修 图12
理光复印机1801复印时右边不清楚维修 图12

理光复印机1801复印时右边不清楚维修 图13
理光复印机1801复印时右边不清楚维修 图13

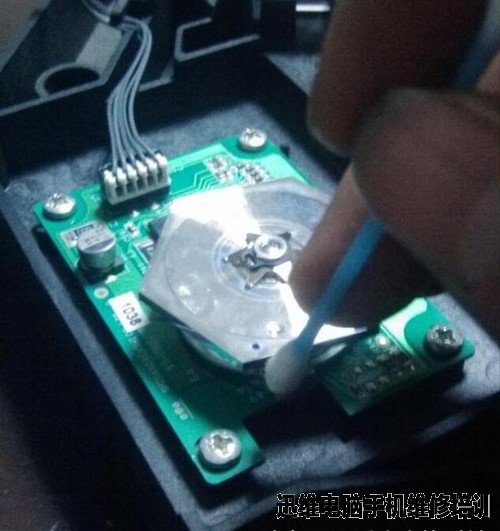

  用酒精和棉签清洗六边。

理光复印机1801复印时右边不清楚维修 图14
理光复印机1801复印时右边不清楚维修 图14

理光复印机1801复印时右边不清楚维修 图15
理光复印机1801复印时右边不清楚维修 图15

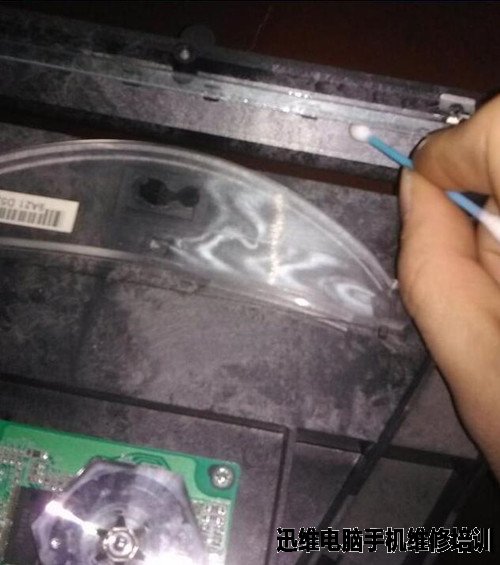

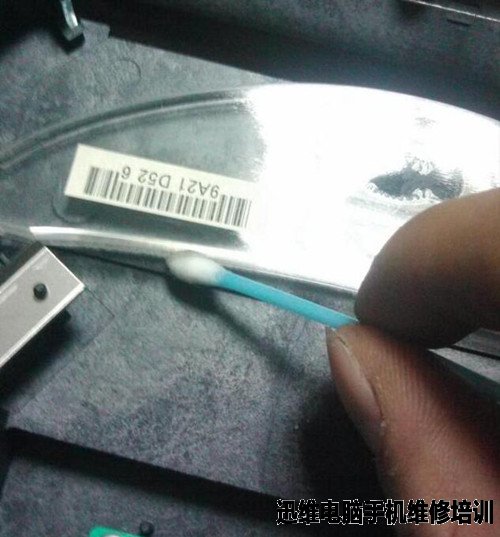

  其他地方一起清洗下。

理光复印机1801复印时右边不清楚维修 图16
理光复印机1801复印时右边不清楚维修 图16

理光复印机1801复印时右边不清楚维修 图17
理光复印机1801复印时右边不清楚维修 图17

  清洁后盖子盖上,基本大功告成。装回机器里,上螺丝,线接好。

理光复印机1801复印时右边不清楚维修 图18
理光复印机1801复印时右边不清楚维修 图18

理光复印机1801复印时右边不清楚维修 图19
理光复印机1801复印时右边不清楚维修 图19

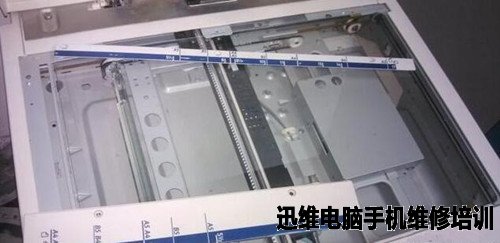

  扫描架也清洁下。

理光复印机1801复印时右边不清楚维修 图20
理光复印机1801复印时右边不清楚维修 图20

  测试复印效果。右边是维修过后的效果,左边是维修前的,整体效果都比维修前好。维修到此结束。

理光复印机1801复印时右边不清楚维修 图21
理光复印机1801复印时右边不清楚维修 图21
