施乐CM215b彩色激光打印复印一体机拆解维修

更新时间:2017-02-18 浏览量:3842


  两年前买了一台施乐215彩机,当初就是冲它便宜买的,价格1200多点。用了两年后,这机器问题实在是太多太多,好麻烦。就前几天,机器又出现偏色的问题,试了好多方法,实在没辙了,考虑拆机清显影仓换载体。网上查了一通,根本找不到拆机图,只听说机器好难拆,坏了换新的。怎么办呢?只有自力更生,自己拆解,大图奉上。

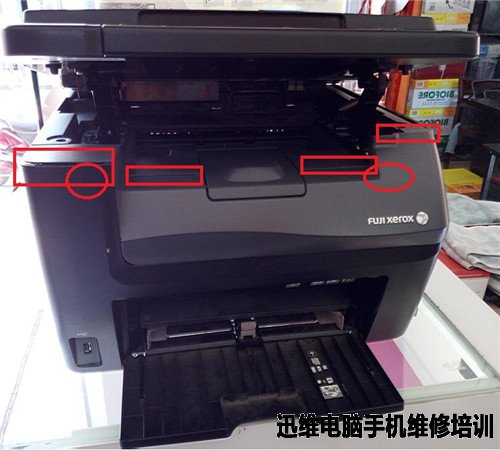

  拆机第一步,先把红框内的卡扣撬开,再把红圈位置的两颗螺丝卸了,再拆扫描部分就简单了。但千万不能马上拆扫描部分,还要把机器左侧的盖板拆掉,把扫描部分的偏平数据线拔出,才能卸扫描部分。这是我血的教训,请看图。

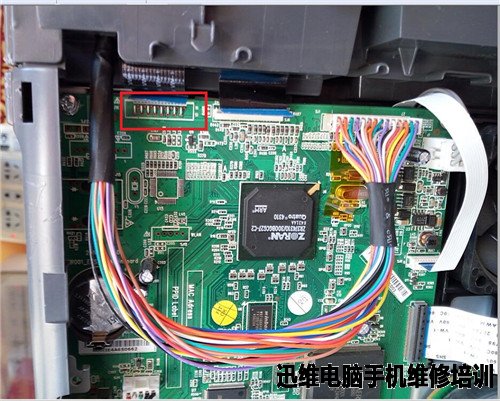

  上图偏平线插槽是好的,下图已经断下来了。插槽的开口方向是朝向你(向前)的,不是朝上,所以,我把扫描部分往上抬的时候,不经意间把偏平线连同插槽一起往上抬,往上抬、往上抬、然后然后插槽就脱离主板了。装不回去了,换块主板,基本要150大洋。如果当初设计时,插槽是向上的,就没这回事了。真是脑残的设计!

  拆了前盖板左盖板,扫描部分就可以轻易取下,然后扫描部分下面的一块盖板拆了,机器右侧的粉仓部分比较好拆,不费吹灰之力就卸了。



  提醒一下,看到这副图了,才能拆机器后盖板。三星4521之类的机器想必大家肯定拆过,拆个机器后盖,几颗螺丝拧了就可拿出。这一招在施乐215上行不通,因为,机器后盖上有个传感器,传感器有条线连在机器里面。所以,这个机器千万别惹它卡纸,卡住了,有你好受,取个卡纸,机器要大卸八块。

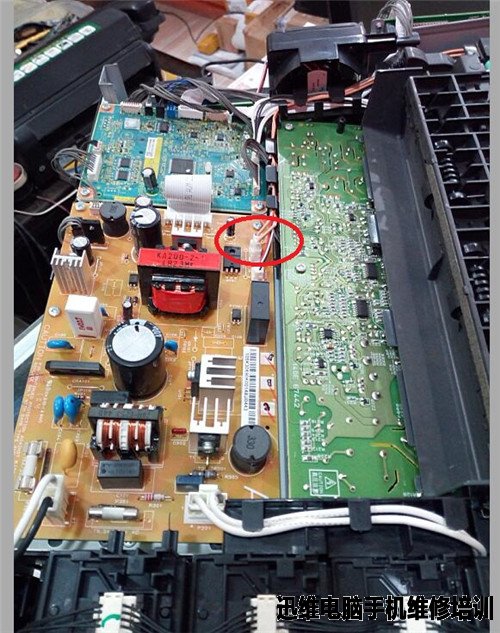

  红圈内是机器后盖上的传感器连接线一端。

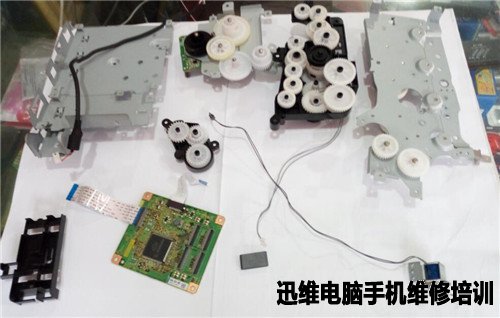

  下一步,把左侧外面这层:主板、主电机、配色板、散热风扇以及里面的齿轮组等全扒了。

  下面这一步也是非常关键,看准了可以省时省力。

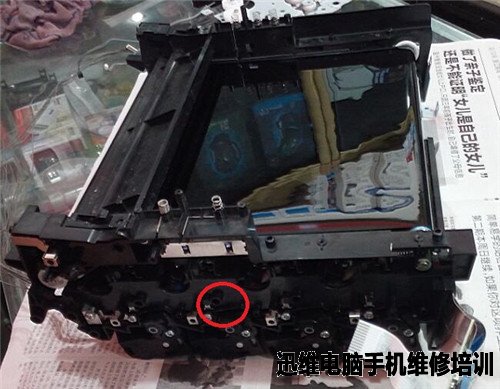

  两侧红圈位置各有两个螺丝,把它拧掉,以及机器正面部分线束、卡条、螺丝拆掉。上面的电源板可拆可不拆。最终,可以把整个显影组件拿下来,如右图,这样就一目了然了。

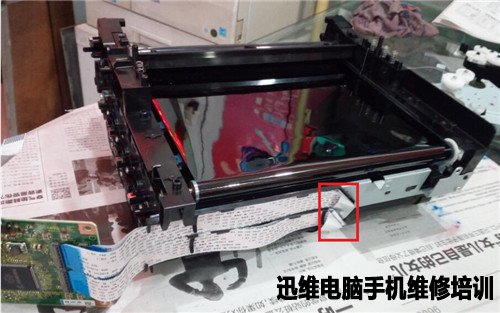

  注意看红框里偏平线,装回时上下里外不要搞错。

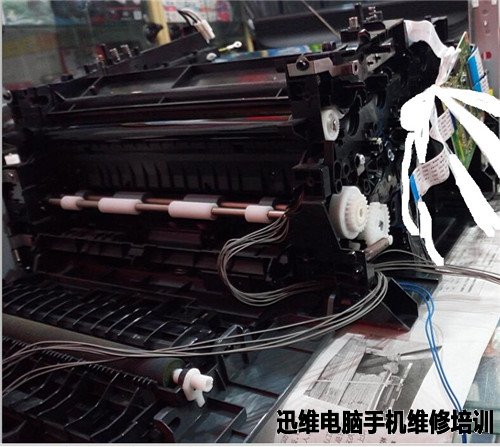

  拿掉显影仓后,机器也拆的差不多了。

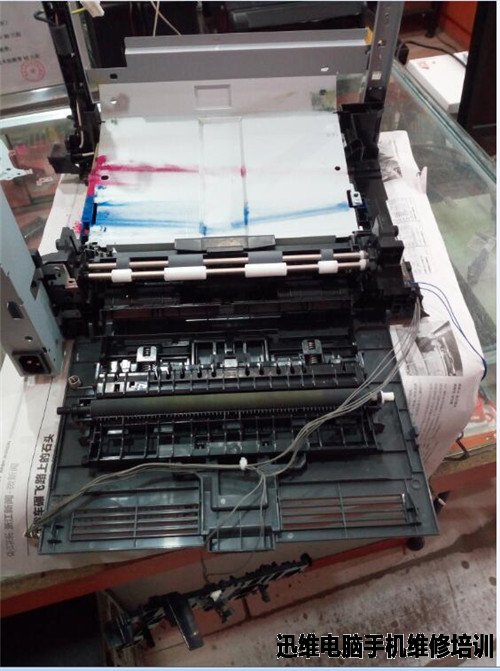

  机器也差不多见底了。

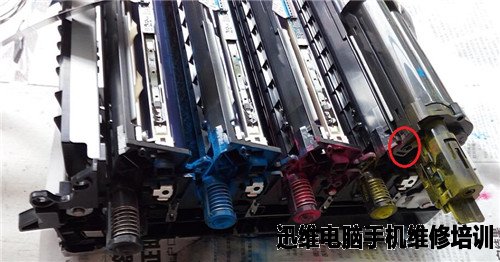

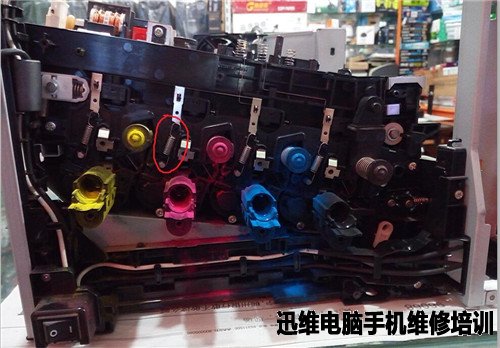

  拆下红圈内的弹簧,撬开卡扣,单个显影仓(不含鼓组件)就下来了,至此,没有大的问题了。
