一台HP1010打印机通电，电源指示灯不亮，整机不工作，经检测是电源板没有24V电压输出所致。

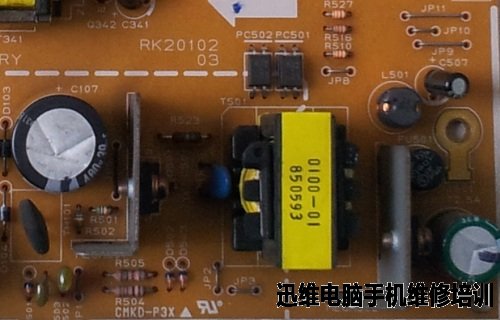

惠普HP1010激光打印机不通电维修（图1）

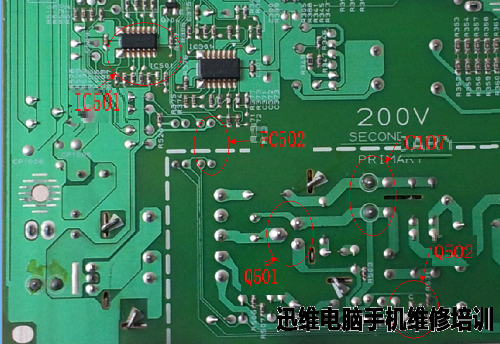

惠普HP1010激光打印机不通电维修（图2）



检修：


　　1、 断电，用万用表测Q501、Q502、D501（24V输出整流二极管），PC501、PC502均不见异常；


　　2、 通电，测C107（+300V）电压正常。测C501（24V输出滤波电容）只有2.7V左右的电压，测PC501、PC502的1、2脚电压，发现PC502的1、2脚有1.2V左右的电压。


　　3、 分析：PC501是24V稳压反馈控制光耦，PC502是24V过流检测光耦，当电路负载存在短路或异常时，控制电源不工作。因为检修过程电源板均是没联机，且测量24V输出端不存在短路，所以故障基本确定是IC501损坏，导致PC502误工作，从而电源板不工作。


　　4、 维修：更换IC501（LM324）后电源板工作正常。拆除IC时需小心，防止损坏电路板。
