msi微星GS40游戏本拆机图解教程

　　msi微星GS40是一款1.6千克的超轻薄游戏本，msi微星GS40采用了英特尔第六代酷睿i7 6700HQ 四核心高端处理器，8GB*2 DDR4 2133高速双通道内存，在硬盘存储方面，msi微星GS40选择了三星PCI-E NVme 128GB固态硬盘，搭配了1TB的机械硬盘。显示性能方面，msi微星GS40采用的是3GB显存的移动次旗舰GTX970M。

msi微星GS40拆机 图1



　　msi微星GS40游戏本拆机方法/步骤：

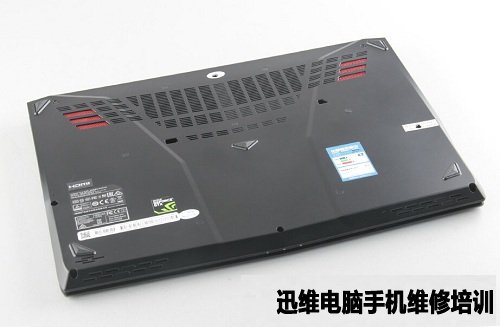

　　拆机从msi微星GS40背面开始。在msi微星GS40机身背部散热相对密集，首先要拆下背面的螺丝。

msi微星GS40拆机 图2

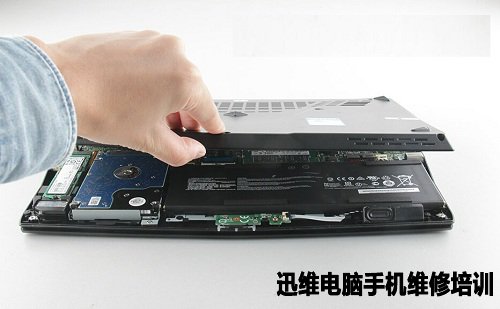

　　拧下机身背面的螺丝后，就可以将后盖打开。

msi微星GS40拆机 图3

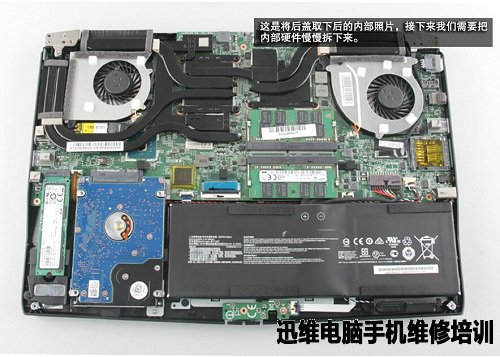

　　取下后盖后，msi微星GS40内部结构图。

msi微星GS40拆机 图4

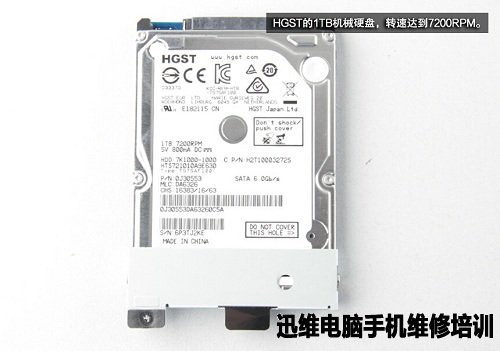

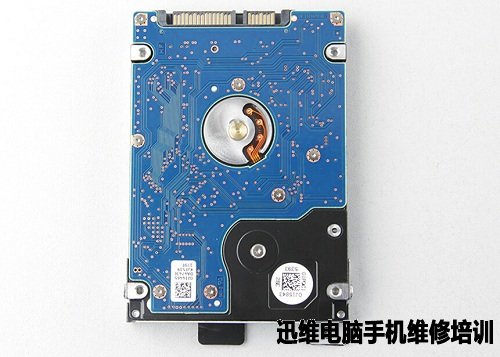

　　下面接着拆内部的硬件。首先是HGST转速可达到7200RPM的1TB机械硬盘。

msi微星GS40拆机 图5

msi微星GS40拆机 图6

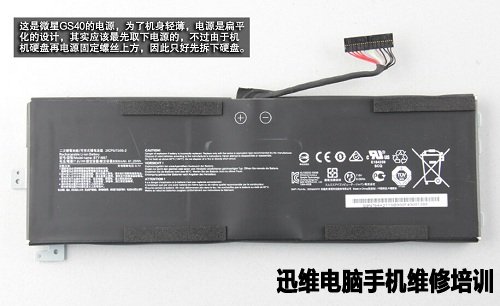

　　接着拆下msi微星GS40的电源。电源采用扁平化的设计，电池型号为：BTY-M47，容量为61.24Wh的锂离子电池组，由于机械硬盘在电源的上方，拆解时要先拆下硬盘。

msi微星GS40拆机 图7

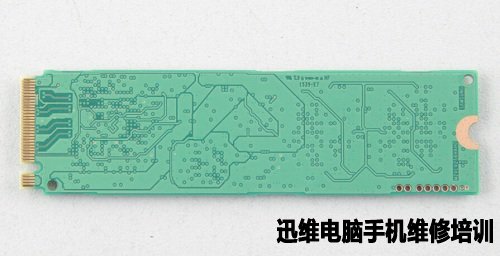

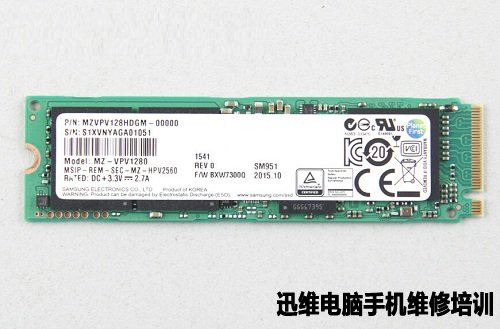

　　msi微星GS40采用的是三星的128GB固态硬盘。

msi微星GS40拆机 图8

msi微星GS40拆机 图9

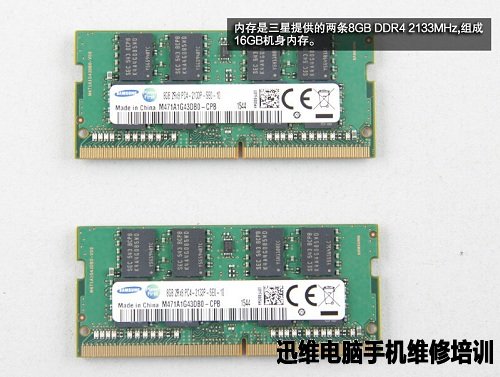

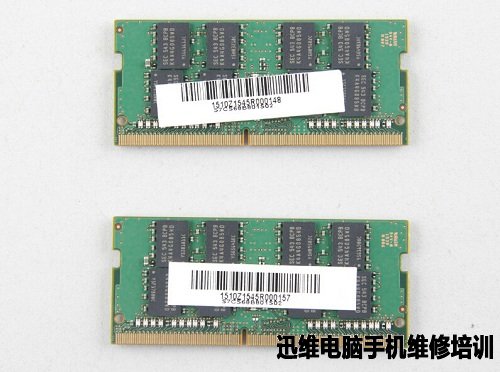

　　内存是两条三星 8GB DDR4 2133MHz，组成的16GB机身内存。

msi微星GS40拆机 图10

msi微星GS40拆机 图11

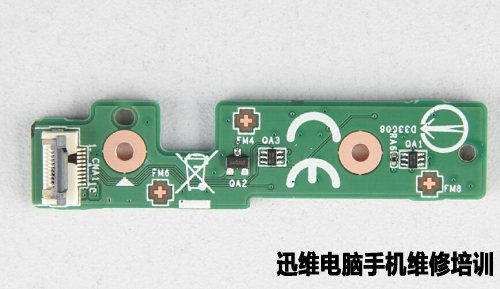

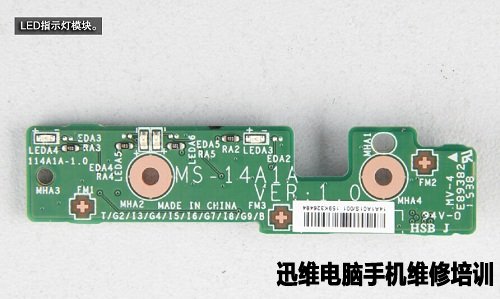

　　LED指示灯模块。

msi微星GS40拆机 图12

msi微星GS40拆机 图13

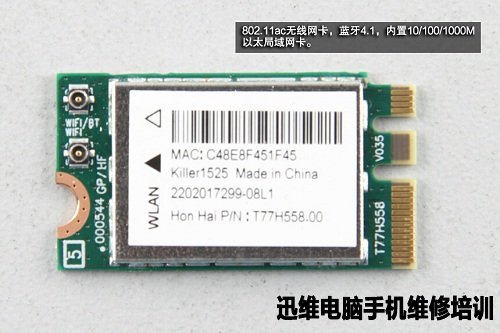

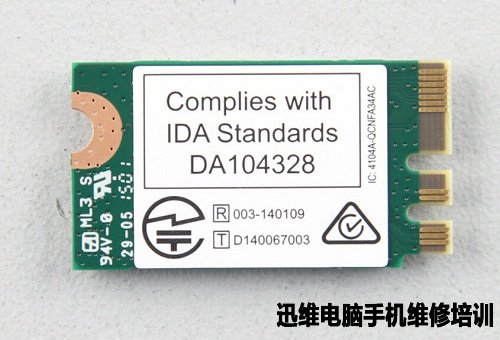

　　msi微星GS40 802.11ac无线网卡，蓝牙4.1，内置10/100/1000M以太局域网卡。

msi微星GS40拆机 图14

msi微星GS40拆机 图15

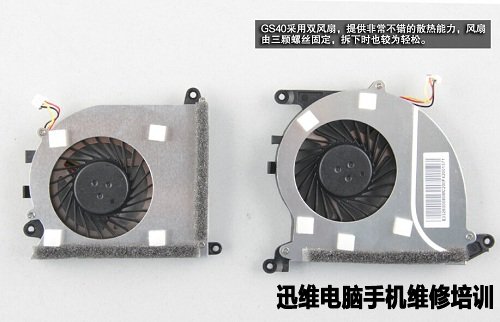

　　msi微星GS40采用双风扇设计，拆下三颗螺丝固定，就可以将风扇取下。

msi微星GS40拆机 图16

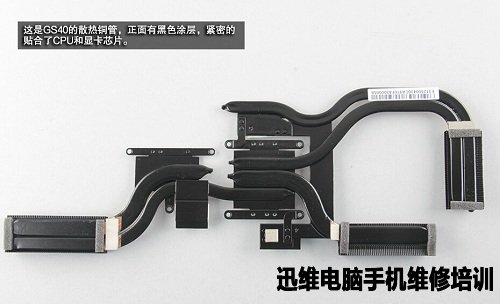

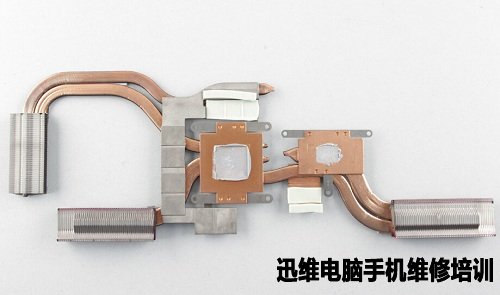

　　msi微星GS40的散热铜管，正面有黑色涂层，紧密的贴合了CPU和显卡芯片。

msi微星GS40拆机 图17

msi微星GS40拆机 图18

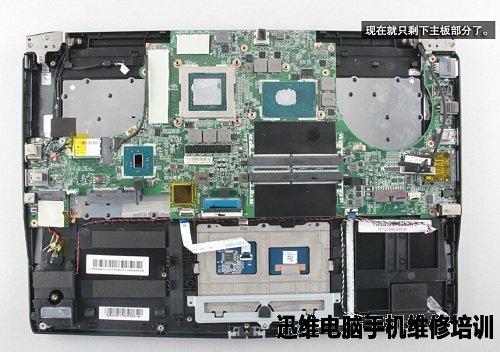

　　拆完以上硬件，只剩下msi微星GS40的主板部分了。

msi微星GS40拆机 图19

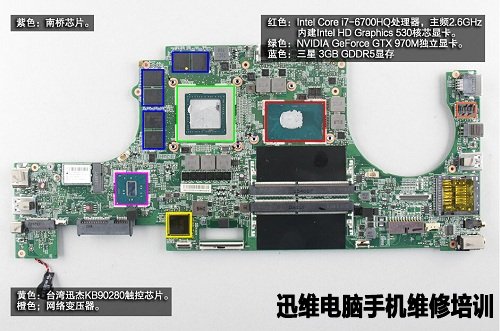

　　msi微星GS40主板正面芯片组。



　　红色：Intel Core i7-6700HQ处理器，主频2.6GHz内建Intel HD Graphics 530核心显卡。



　　绿色：MVIDIA GeForce GTX 970M独立显卡。



　　蓝色：三星3GB GDDR5显存。



　　紫色：南桥芯片。



　　黄色：台湾迅杰KB90280触控芯片。



　　橙色：网络变压器。

msi微星GS40拆机 图20

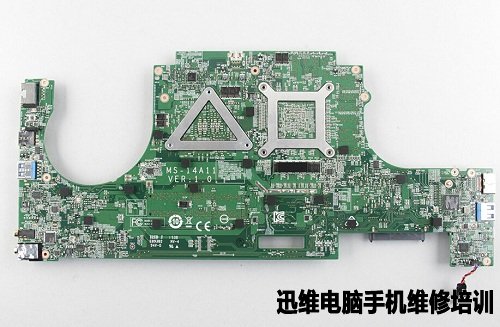

　　主板背面图。

msi微星GS40拆机 图21

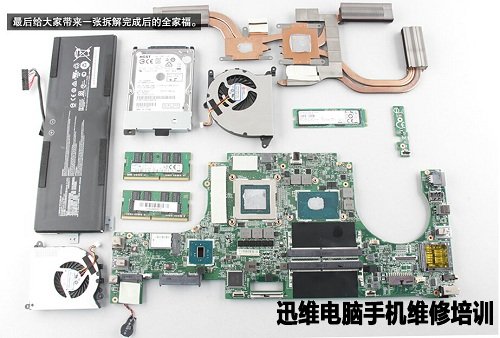

　　msi微星GS40拆机所有部件全家福。
