解密国产NB 海尔简爱7G详细拆解
来源:未知 发表时间:2016-02-19 浏览次数:
作为国内家电行业的领军人物,海尔在进入笔记本电脑市场之后发展的相对迅速,在2009年更是以一款厚度只有18mm的简爱7而获得了消费者与媒体的广泛关注。2010年笔记本电脑平台更新换代之后,他们更是加快了更新换代步伐。之后推出的简爱7G并没有采用之前的超低电压处理器,而是采用了酷睿i5与GT335M这样的强劲搭配,同时该款产品更是采用了Optimus技术来达到延长续航的目的。
简爱7G具备相当出色的性价比,那么当时这款国产笔记本是不是在内部结构设计、用料、布局等方面与那些国际品牌相媲美呢?且看以下拆解为您解密吧。

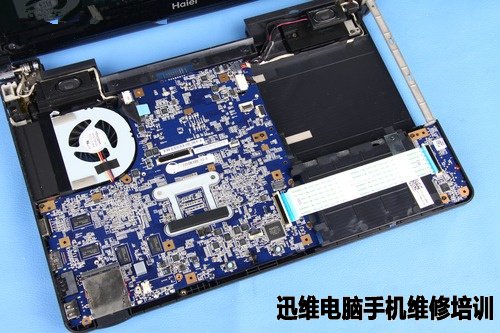

▲拆掉C面面板的简爱7G 我们可以看到主板采用了分块式的结构

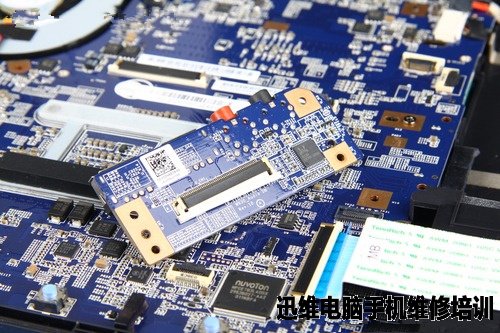

▲大小主板之间采用了软排线连接

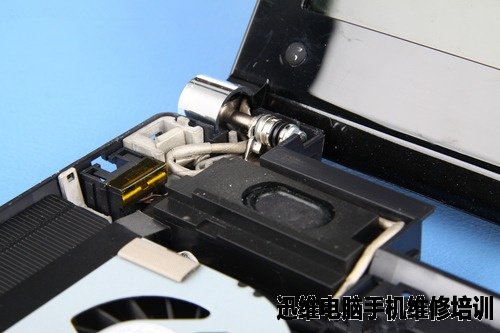

▲简爱7G的右侧扬声器单元 面积较大
▲简爱7G的左侧扬声器单元 面积较大
▲拆下来的接口主板 上面有两个USB接口和一组音频输入输出接口
▲接口主板的背面 我们可以看到CODEC芯片
▲CODEC芯片采用了Realtek品牌的ALC269
▲接口主板的接口

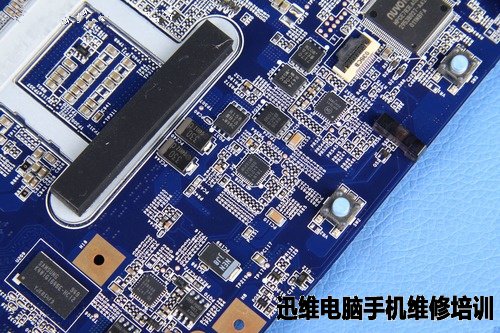

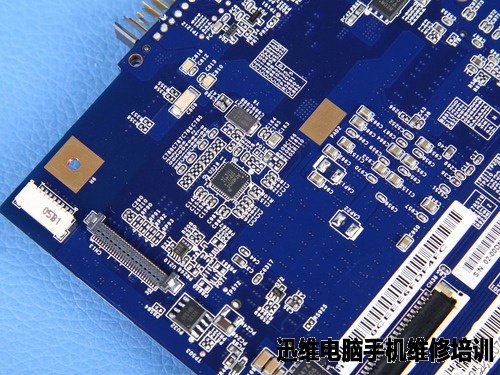

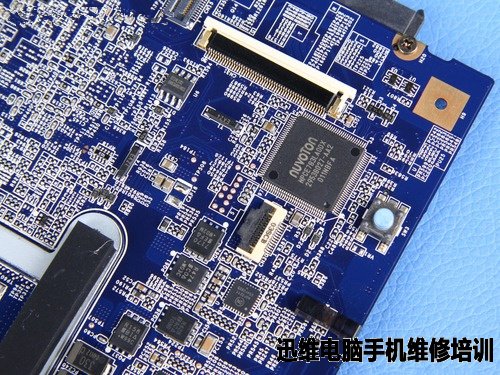

▲简爱7G主板细节
▲简爱7G主板细节
▲简爱7G主板细节
▲简爱7G主板细节
▲简爱7G主板细节
▲拆掉主板的简爱7G机身 我们看到机身底部并没有采用常见的加强筋设计来增强机身的强度
▲简爱7G的主板背面

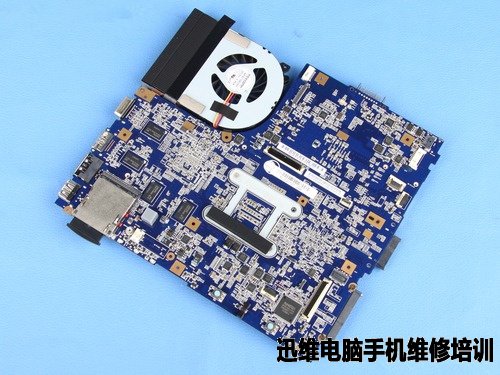

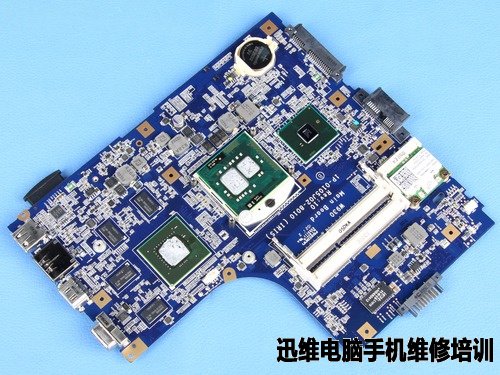

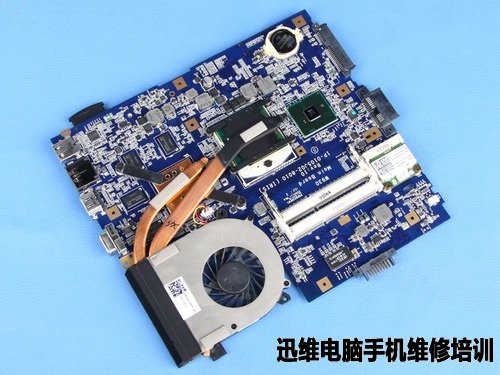

▲简爱7G的主板正面 我们看到这块主板出自富士康之手

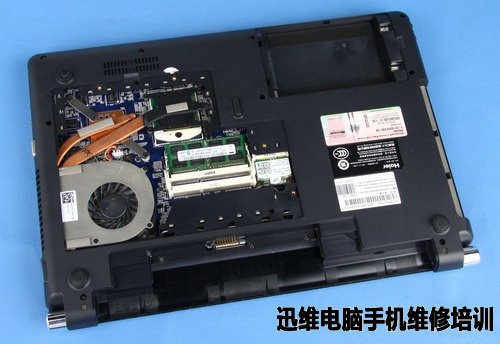

▲简爱7G采用了双铜管散热方式
▲简爱7G的主板正面

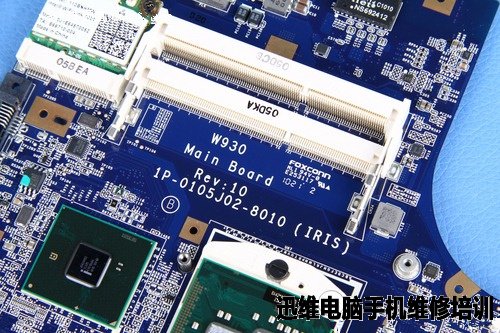

▲内存插槽及主板上富士康的标识

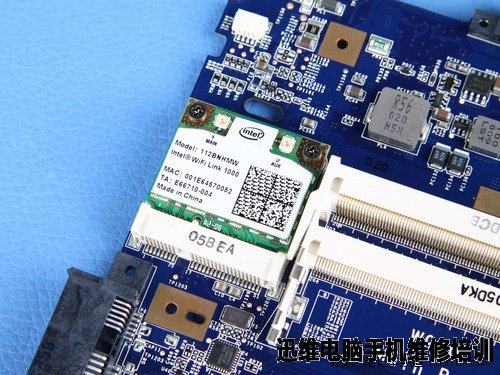

▲Intel WiFi Link1000无线网卡
▲HM55芯片
▲来自NVIDIA的中档独立显卡 GT 335M
▲GT335M近照及周边的显存

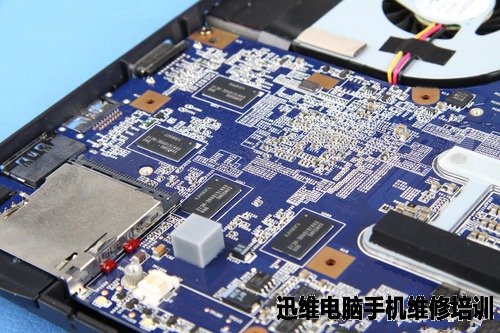

▲简爱7G的读卡器及读卡器控制芯片

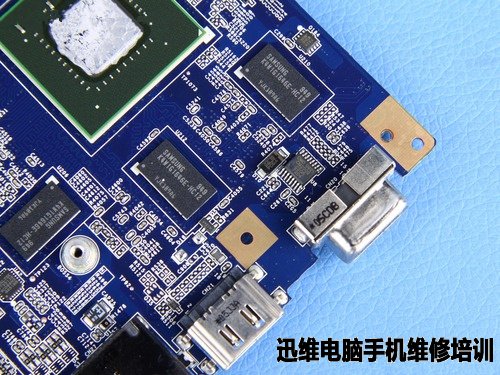

▲位于独立显卡附近的HDMI和D-SUB视频接口

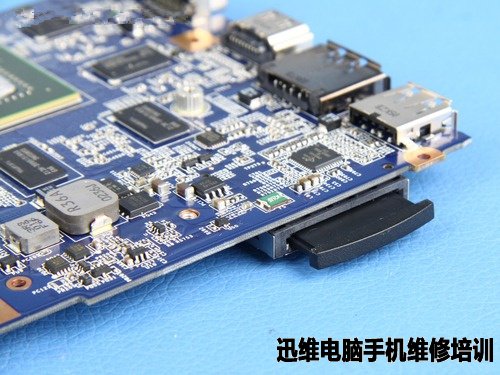

▲简爱7G的读卡器插槽及保护卡

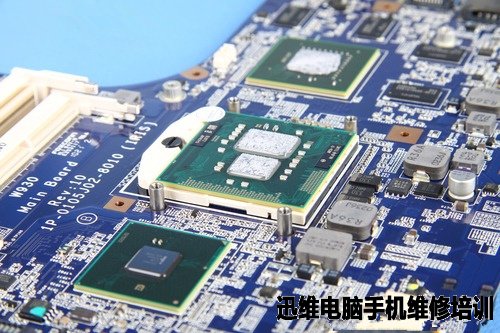

▲处理器附近的电子元件布局十分有序
▲简爱7G的光驱和硬盘SATA接口

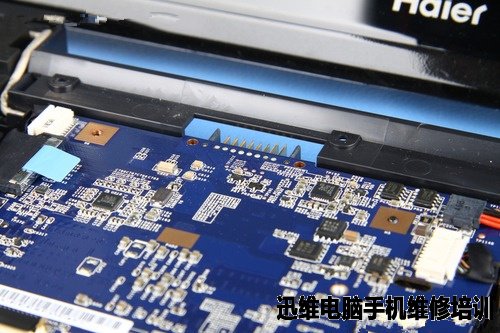

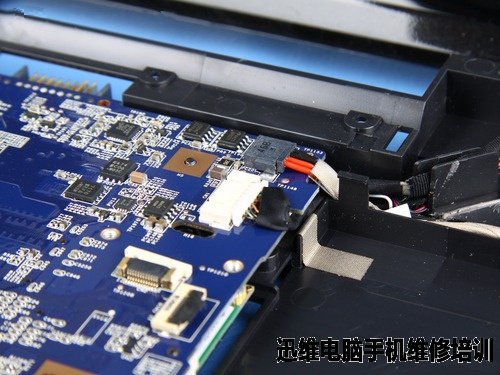

▲简爱7G的电池接口

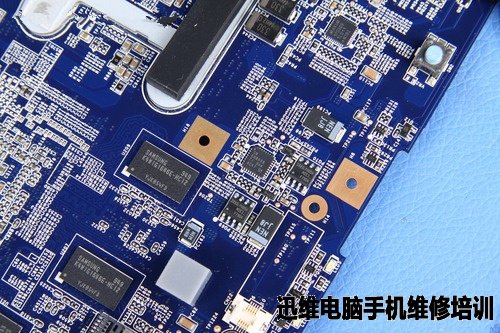

▲简爱7G主板背面的四颗显存
▲简爱7G的显存颗粒品牌是三星
▲从主板背面的细节可以看出简爱7G这块富士康出品的主板做工还是比较出色的
▲来自Atheros的8151千兆网卡芯片

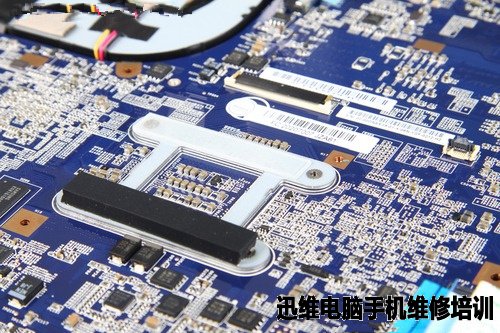

▲处理器附近的主板背面芯片密布
▲图中的两个按钮是触摸板左右按键的按钮

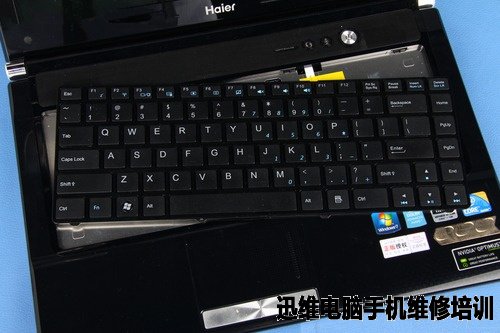

▲和大多数的笔记本一样 简爱7G的拆解也需要先将键盘取下

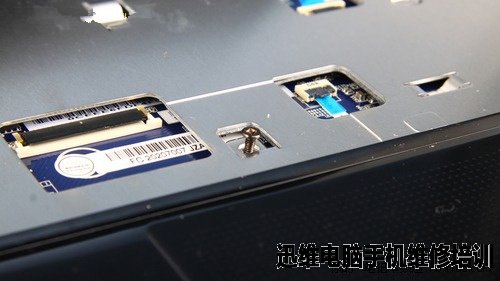

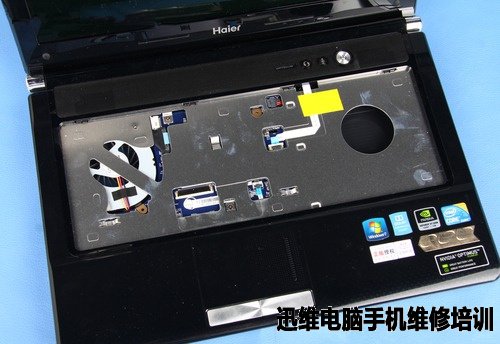

▲取下键盘之后我们可以看到一整块用于保护主板的金属结构层
▲这个结构层的厚度还是很大的 并没有因为价格的愿意而有所缩水

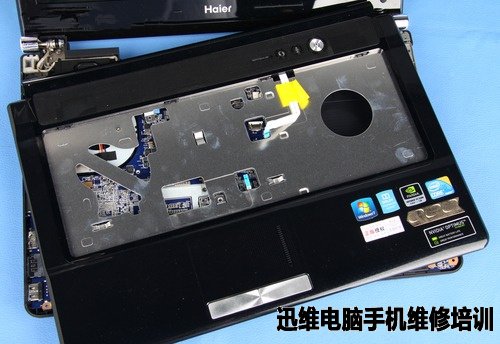

▲摘掉两颗螺丝之后就可以将C面面板从机身上分离
▲C面面板的背面 除了金属保护层之外,在掌托背面还可以看到铜质的屏蔽层

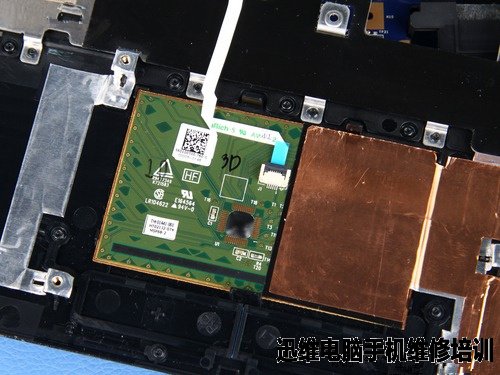

▲简爱7G的触摸板电路

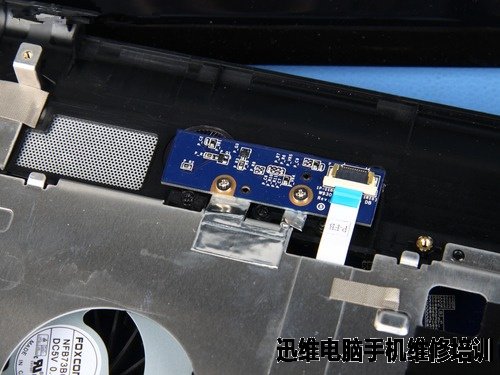

▲简爱7G的电源开关电路
▲摘掉两颗螺丝之后就可以将C面面板从机身上分离
▲C面面板的背面 除了金属保护层之外,在掌托背面还可以看到铜质的屏蔽层
▲简爱7G的触摸板电路
▲简爱7G的电源开关电路
整体结构、接口主板拆解与细节图
▲拆掉C面面板的简爱7G 我们可以看到主板采用了分块式的结构
▲大小主板之间采用了软排线连接

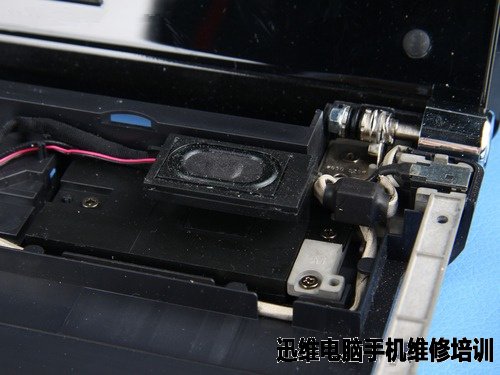

▲简爱7G的右侧扬声器单元 面积较大
▲简爱7G的左侧扬声器单元 面积较大

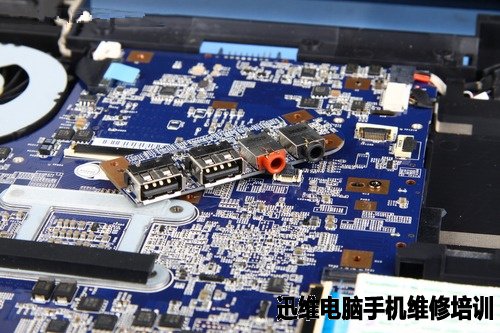

▲拆下来的接口主板 上面有两个USB接口和一组音频输入输出接口

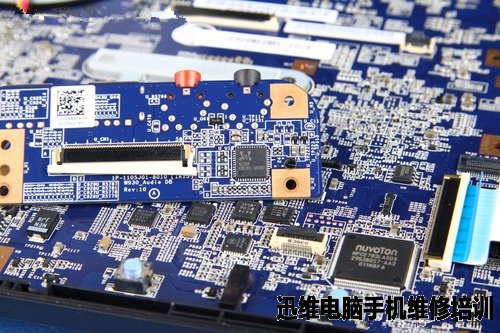

▲接口主板的背面 我们可以看到CODEC芯片
▲CODEC芯片采用了Realtek品牌的ALC269
▲接口主板的接口
主板细节照与底部机身结构分析

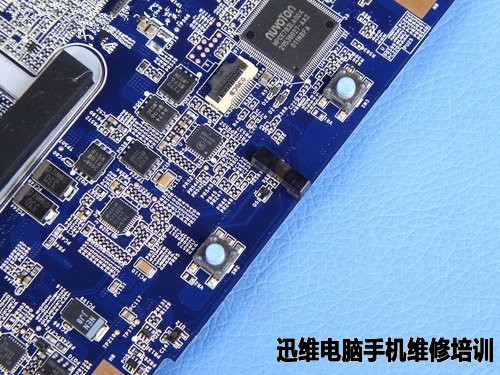

▲简爱7G主板细节
▲简爱7G主板细节
▲简爱7G主板细节
▲简爱7G主板细节
▲简爱7G主板细节

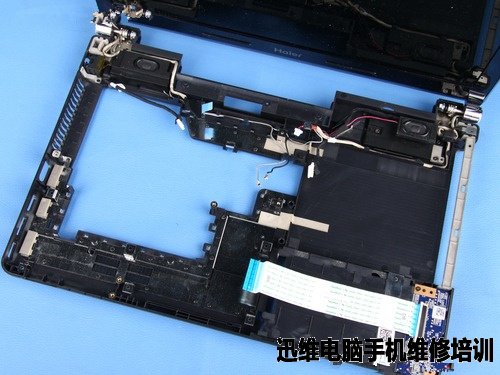

▲拆掉主板的简爱7G机身 我们看到机身底部并没有采用常见的加强筋设计来增强机身的强度
▲简爱7G的主板背面
▲简爱7G的主板正面 我们看到这块主板出自富士康之手

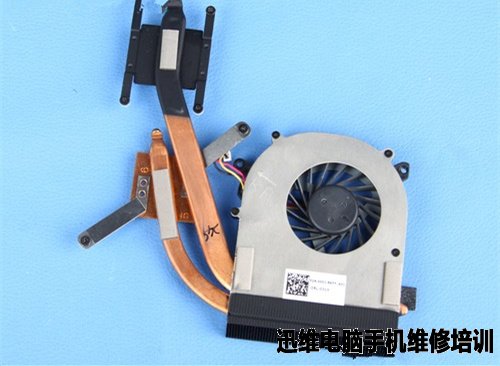

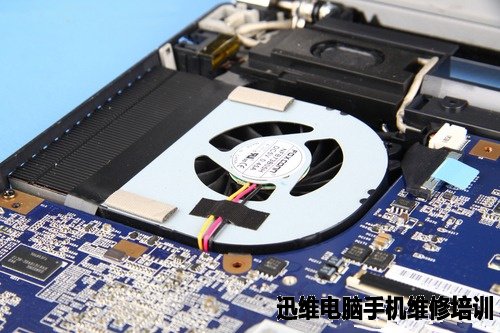

▲简爱7G采用了双铜管散热方式
▲从背面可以看到 面积较大的散热片负责处理器散热 而小一些的散热片则负责独立显卡散热
主板及核心硬件的细节大图
▲简爱7G的主板正面
▲内存插槽及主板上富士康的标识
▲Intel WiFi Link1000无线网卡

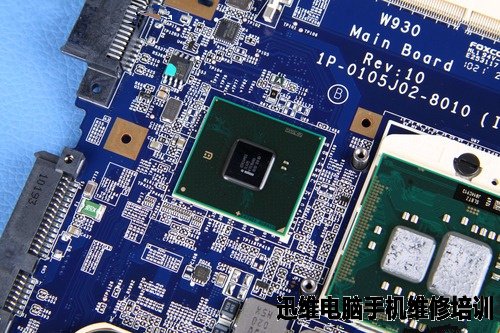

▲HM55芯片
▲来自NVIDIA的中档独立显卡 GT 335M

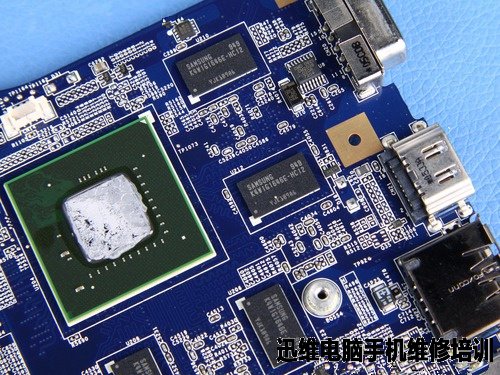

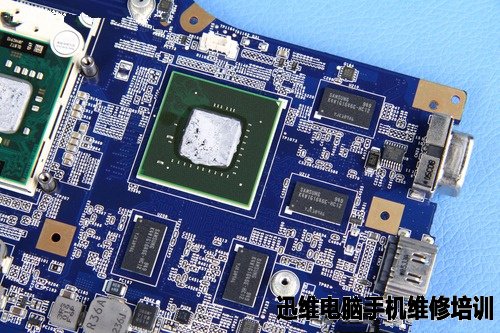

▲GT335M近照及周边的显存
▲简爱7G的读卡器及读卡器控制芯片
▲位于独立显卡附近的HDMI和D-SUB视频接口

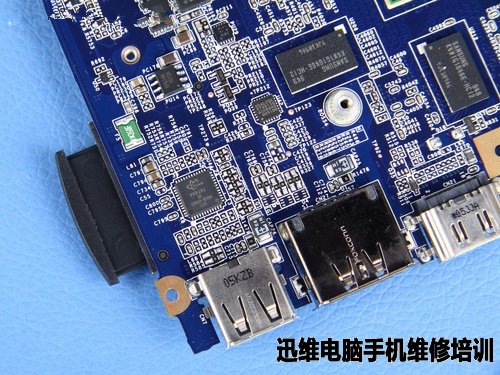

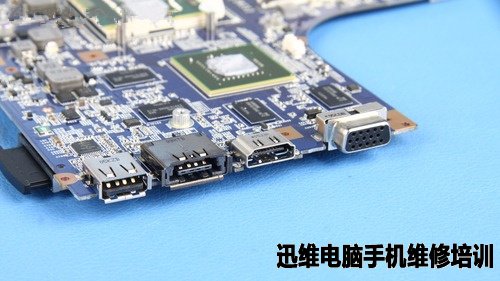

▲简爱7G的主要接口 从左到右分别是USB、USB/eSATA、HDMI和D-SUB
更多细节大图告诉你海尔7G的出色做工
▲简爱7G的读卡器插槽及保护卡
▲处理器附近的电子元件布局十分有序

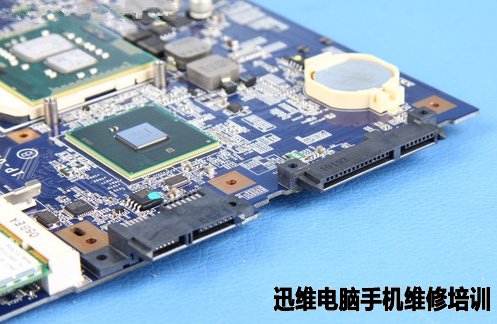

▲简爱7G的光驱和硬盘SATA接口

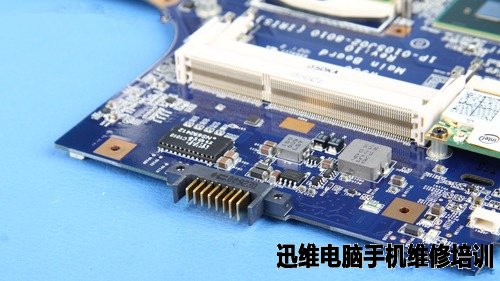

▲简爱7G的电池接口

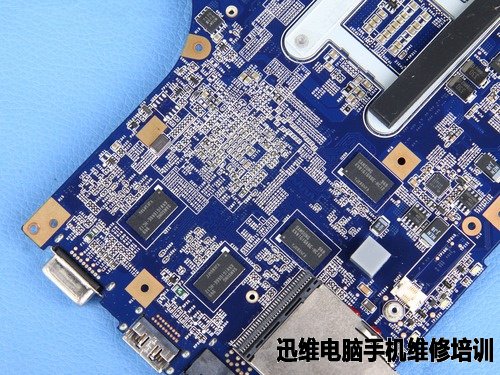

▲简爱7G主板背面的四颗显存
▲简爱7G的显存颗粒品牌是三星
▲从主板背面的细节可以看出简爱7G这块富士康出品的主板做工还是比较出色的
▲来自Atheros的8151千兆网卡芯片
▲处理器附近的主板背面芯片密布
▲图中的两个按钮是触摸板左右按键的按钮
