极致的模块化设计联想YOGA 4 Pro拆解

来源：未知发表时间：2016-01-04 浏览次数：

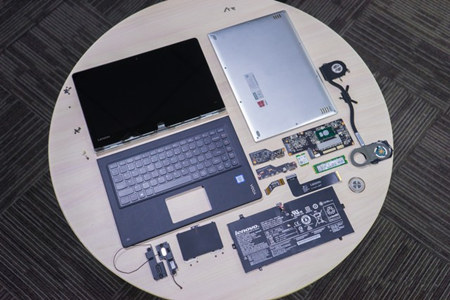

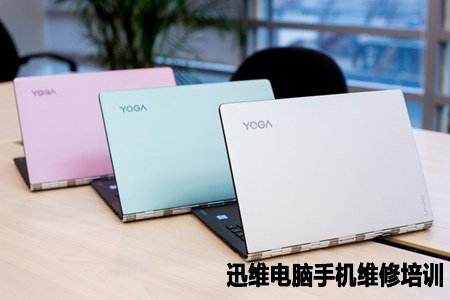

　　2015年11月初，联想推出了第四代多模变形本产品——YOGA 4 Pro（YOGA 900）。YOGA自出现在笔记本行业便横扫各大颜值排行榜，被众人追捧。

　　YOGA搭载了最新的英特尔第六代酷睿i7处理器，16GB运行内存以及512GB SSD，采用了一块13.3英寸的3200×1800分辨率IPS屏，但这些都是很多笔记本都有的特质，而最令人期待的是YOGA的变形功能，能在笔记本、平板电脑、帐篷、站立四种形态间随意切换的设计风靡了整个笔记本行业，在延续了经典变形的设计下，YOGA做到了更轻更薄，不得不承认，在大家还在翻转的时候，YOGA再一次走在了行业的最前端。

　　YOGA的内部结构究竟如何，就让我们一起走进YOGA。

　　●铝合金后盖使用特殊螺丝固定

　　联想YOGA 4 Pro（YOGA 900）使用了一整块铝合金底板，并使用了10颗特殊六角花型螺丝进行固定。使用特殊螺丝目的可以防止大部分用户随意拆机，降低拆机意外损坏的风险。不过好在这样的螺丝刀还是比较好找的，我们的拆解也就从拧下这些特殊螺丝开始。

底板使用特殊固定螺丝

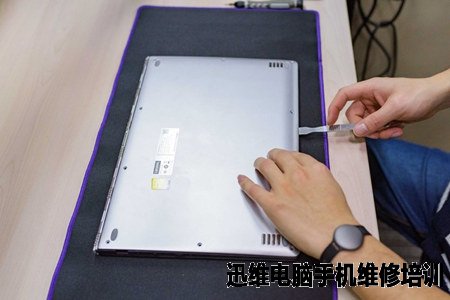

用撬棒小心的撬开固定卡扣

　　拧下固定螺丝后，还需要使用金属撬棒插入后盖的缝隙中，小心的撬开连接卡扣。这一步需要尤为耐心，稍不注意就有可能翘断卡扣，造成不可逆的损坏。拿掉底壳后，YOGA 4 Pro（YOGA 900）的内部结构得以展现在我们面前，整机黑色的PCB主板令笔者印象深刻。

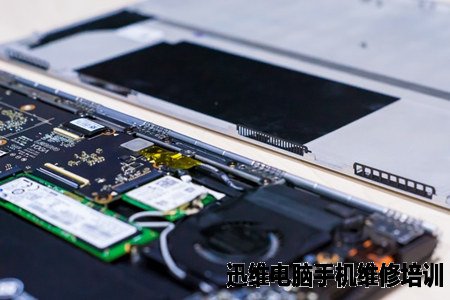

OGA 4 Pro（YOGA 900）内部结构

　　在取下的铝合金底板上，我们可以发现出风口以及进风口的格栅。左右两侧出风，中间两个进风。它们全部都藏在金属表链式转轴的内侧，保证外观的统一。

出风口与进风口的格栅

　　●卸下高密度电池

　　拆解前，首先要做的事情就是断开电池电源，防止在拆解过程中出现短路等可以避免的意外情况，这也是所有电子设备拆解前的必要步骤。

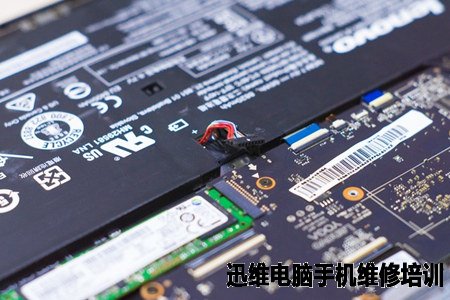

继续拆解前一定要先断开电源

　　接下来，卸下固定电池的5颗普通螺丝，即可取下整块电池。从电池上标注的参数来看，虽然YOGA 4 Pro（YOGA 900）的电池面积比上代YOGA 3 Pro有所减小，但由于采用了高密度电池结构。使得其容量达到了66瓦每小时，远远高于YOGA 3 Pro的44瓦每小时。这样就保证了YOGA 4 Pro（YOGA 900）在整体功耗提高的同时，也能够保证足够的续航时间。

YOGA 4 Pro（YOGA 900）高密度电池容量达到66Wh

　　●拆下触控板

　　卸下电池后，我们先来拆解位于电池正下方的触控板。首先断开它的排线，然后卸下固定它的6颗螺丝，触控板就可以轻松取下。触控板采用了常见的Synaptics芯片方案。

断开下方的触控板排线

OGA 4 Pro（YOGA 900）触控板正反面

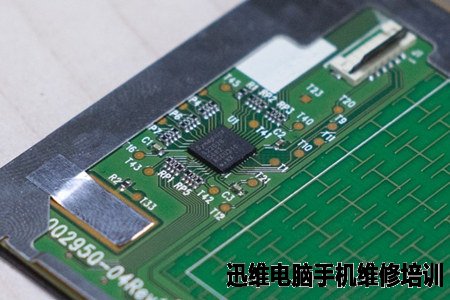

Synaptics芯片方案

　　●取下JBL音响

　　取下触控板排线干扰后，我们就可以顺利的取下JBL音响模块了。拧下音响的固定螺丝后，首先取下右侧的音响模块，将其连接线慢慢的从固定槽取出。

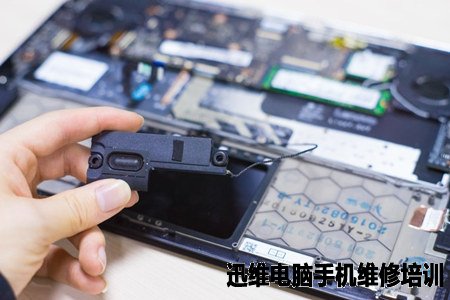

优先取下右侧的音响

断开连接线，取下JBL音响

　　接着，断开左侧的连接线，即可拿下整个JBL音响模块。可以看到，音响的体积还是比较理想的，这也为YOGA 4 Pro（YOGA 900）的外放音质提供了保障。

　　●拆SSD

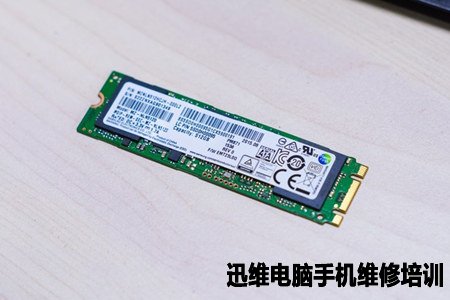

三星PM871 512GB SSD固态硬盘

　　固态硬盘则采用了来自三星的PM871，容量达到512GB的固态硬盘。

　　●拆无线网卡

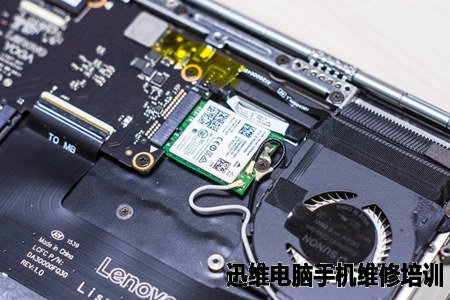

网卡天线与螺丝一起固定

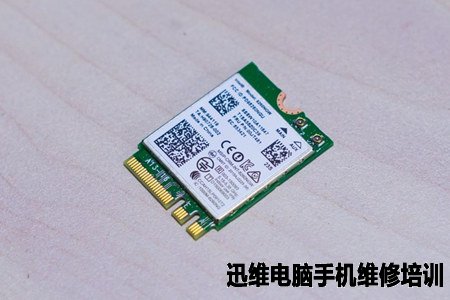

Intel 8260NGW蓝牙无线二合一网卡

　　从上图中可以发现，无线网卡的其中一根天线与螺丝一起固定住，防止松脱。但是另一根白色的天线却没有保护措施，这点有些可惜。网卡型号方面，采用了Intel最新的8260NGW无线网卡，并且内置蓝牙4.2模块，与Windows 10操作系统完美搭配。

　　●取下左侧接口副主板

　　下面我们进入主板的拆卸环节，首先取下左侧的副主板连接线，拧下两颗固定螺丝，取下左侧接口副主板。

取下左侧的副主板连接线

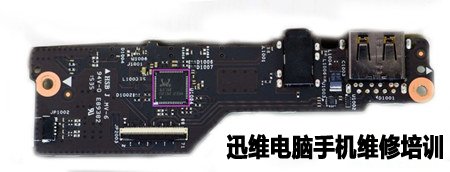

紫色：Realtek 瑞昱声卡芯片

　　这块主板上有一个USB3.0接口以及一个耳机麦克风一体式插孔。在主板的背面，我们看到了一颗 Realtek ALC3268 瑞昱声卡芯片，这也是常见的声卡芯片控制方案。不过在这里没有找到USB 3.0的控制芯片，推测这个USB 3.0接口应该是直接与Skylake处理器提供的接口连接了。

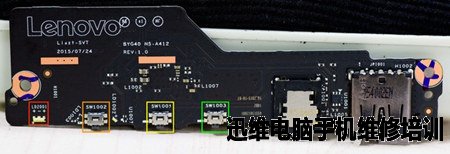

副主板正面按钮

　　主板正面，有几个重要元件：

　　红色：电源指示灯

　　橙色：电源按钮

　　黄色：一键恢复按钮

　　绿色：屏幕旋转锁定按钮

　　●取下右侧接口副主板

　　接着，再来拆解右侧的接口副主板，这个主板上有一个读卡器接口，USB Type-C接口，以及另一个USB 3.0接口。

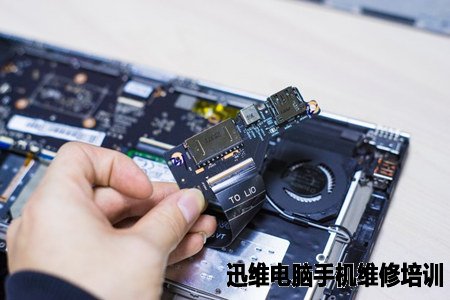

右侧接口排线

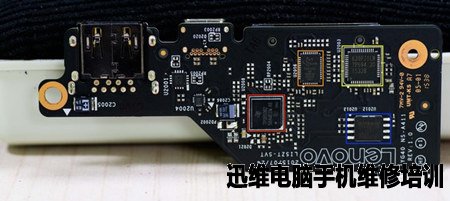

右侧接口副主板背面

　　在主板的背面同样有几个重要芯片：

　　红色：TPS65982 USB Type-C 供电芯片

　　橙色：谱瑞科技Parade PS8740 让USB Type-C支持Displayport信号传输

　　黄色：620FJ1LN 未知（推测为读卡器控制芯片）

　　蓝色：winbond 25X40CL 华邦 BIOS 程序芯片

　　令人惊讶的是YOGA 4 Pro（YOGA 900）的BIOS芯片竟然被放在了右侧接口副主板上。

　　●取下主板剩余排线

　　位于主板正中央的屏幕排线设计的十分精致，很难想象如此短小的排线竟然驱动着一块分辨率高达3K的10点触控屏幕，还有摄像头以及麦克风。排线伸展进可360°翻转的转轴中，跟随转轴折叠的部分也做了加固，保证其强度。

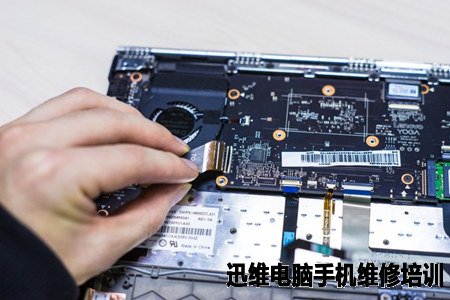

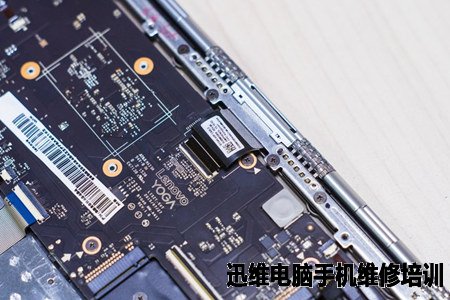

取下位于主板正中央的屏幕排线

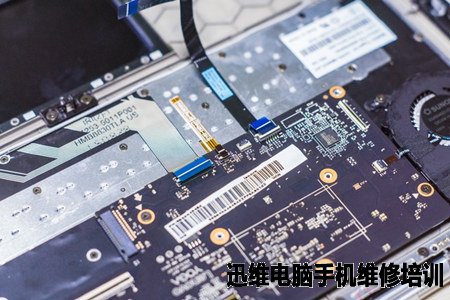

　　在主板下方还有3个排线，从左到右依次为，键盘排线、键盘背光灯排线、触控板排线。

取下剩余的排线

　　取下剩余的排线后，拧下主板上的4颗固定螺丝，以及固定风扇的4颗螺丝即可将主板连同散热模组一同取下。

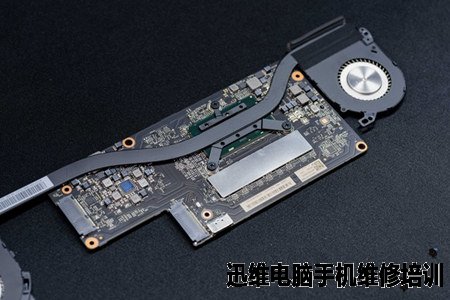

终于看到主板全貌

　　继续拆卸散热模组前，首先需要断开风扇的电源排线，然后小心拧下固定在CPU上的三颗螺丝即可取下整个双风扇散热模组。

取下两侧风扇的排线

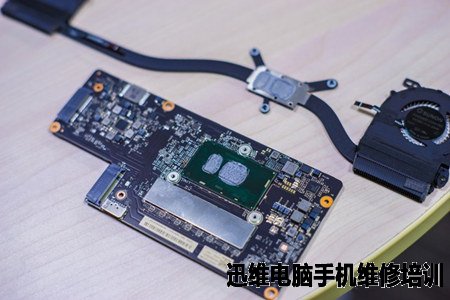

取下双风扇散热模组

　　两侧的风扇大小一模一样，均是来自SUNON的2.25W小型风扇。

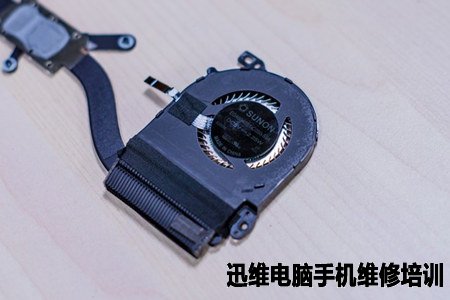

SUNON风扇

精致的铝合金风扇

　　风扇采用了铝合金材质，叶片数量多，能够在风扇功率一定的情况下获得较大出风量，从而提高散热效率。

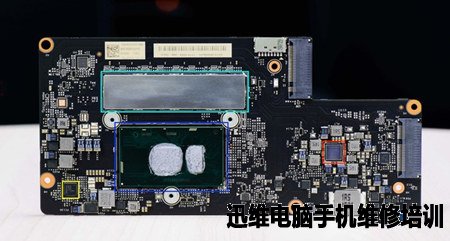

主板正面

　　青色：16GB板载内存

　　蓝色：Intel® Core™ i7-6500U处理器，睿频频率达到3.10 GHz

　　黄色：ISL95857HRTZ Intersil|电源管理芯片

　　红色：型号未知根据包围的电感推测为联想定制的电源管理芯片

主板背面

　　在主板上，我们并没有发现主板芯片组（南桥）。查找相关资料才发现，原来这代的Skylake U系列低压处理器将主板芯片组集成到了处理器中，这样有助于缩小主板体积。同时，再配合一些联想独立研发的管理芯片，这才造就了这块仅有两张信用卡大小的Core i 主板。

　　●分离表链式转轴

　　主板取下后，笔者还对这个转轴比较有兴趣，卸下这几个固定螺丝试试看。

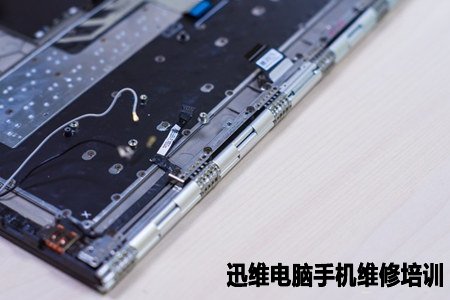

取下转轴与C壳的固定螺丝

　　取下固定螺丝后，即可将C壳与屏幕完全分离。但表链式转轴为焊接固定，拆解难度较大，笔者就不在这里尝试了。

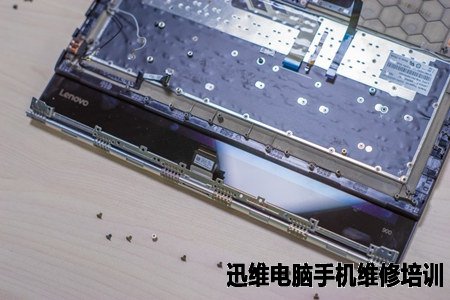

将C壳与屏幕分离

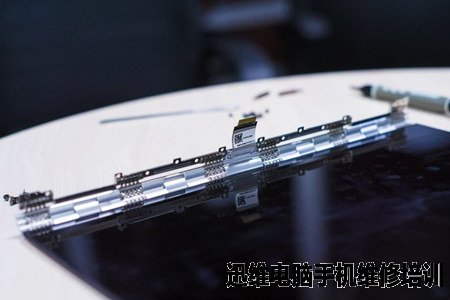

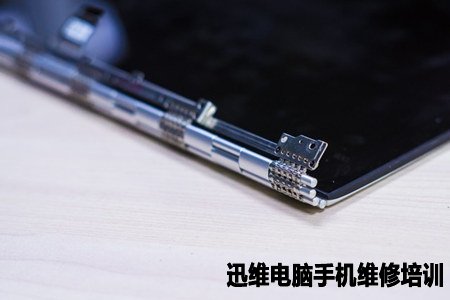

表链式转轴结构特写

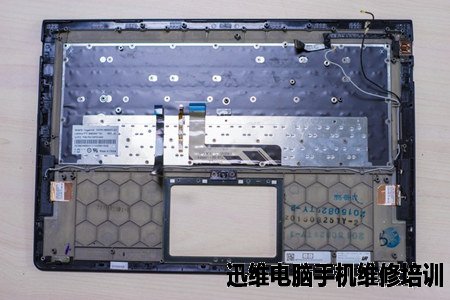

　　●光秃秃的C壳

　　剩下的C壳还有两个需要说明的地方，首先是位于左右两侧的WiFi天线。它不同于以往将WiFi天线放在屏幕上方的设计，YOGA 4 Pro（YOGA 900）的WiFi天线之所以要放在这个地方，一方面是由于360°转轴不方便折叠天线，另一方面也是为了保证YOGA在多种不同模式下的信号强度。第二点是位于下方两侧的强磁铁，与屏幕对应位置的两个强磁铁一起，在合上笔记本屏幕，或者平板电脑模式下牢牢吸住屏幕和底面，保证使用的稳定性。
