ThinkPad X1 Carbon内部结构拆解探秘

来源:未知    发表时间:2015-12-11    浏览次数:
  ThinkPad X1 Carbon是一款ThinkPad 20周年献礼经典之作,秉承着小黑独有血液与DNA设计元素,该机在ThinkPad X1的基础上又进行了多项突破性改进。在14英寸超极本中,轻1.36千克,薄8毫米,最厚处仅18毫米,这些具体的数据表现都已经到达了极致水准。其中,选材用料是该机一大亮点,造价不菲的碳纤维使得整个机身质感十足,而且坚固程度也更加让人放心。

  X1 Carbon依然是商用笔记本中典范之作,尽管超极本的限制令其割舍了不少实用的配置,但突出的便携性却是目前移动商务办公中最为看中的因素。X1 Carbon外观低调内敛,做工无可挑剔,那么机体内部布局又会是一番怎么样的景象呢?下面就一同进入黑色力量的内部,让我们看个真切吧!


ThinkPad X1 Carbon拆解

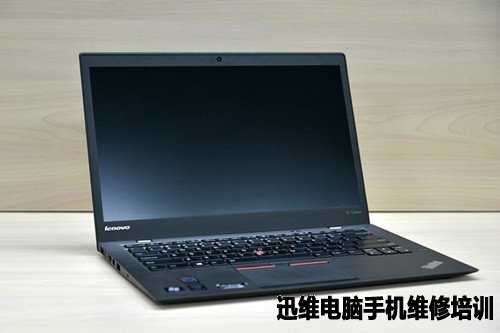

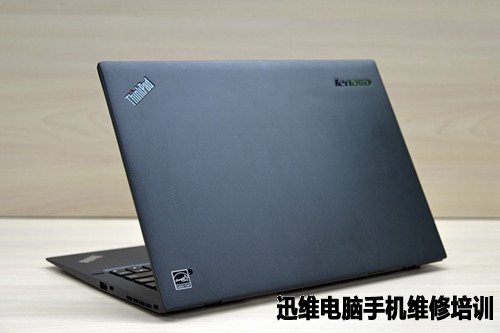

ThinkPad X1 Carbon 2015商务轻薄本

  ThinkPad X1 Carbon 2015属于第三代X1系列产品,这一代产品可以说是回归本质,尽显轻薄本的商务风范,小红点与经典三键的回归也足以证明ThinkPad在变革道路上重新走回了自己该走的路,依旧轻薄机身,依旧品质做工,依旧高端定位,十足的低调实力派。

ThinkPad X1 Carbon拆解
ThinkPad X1 Carbon 2015商务轻薄本

  今天的任务就是对ThinkPad X1 Carbon 2015这款追求便携性以及高端品质的商务轻薄本进行拆解,仔细打量这台售价万元的笔记本电脑内部做工情况,探究其“贵”的道理。ThinkPad X1 Carbon的做工很好,这如同上一代产品一样,与之前的产品相同均采用高端碳纤材料以及合金搭配。事实上碳纤维也是有不同品质等级的产品,目前市面上已有许多不同品质的碳纤维制品,像一些高端钓鱼竿选择的就是最高等级品质的碳纤维材料,有的钓鱼竿成本高达数万元,它甚至比飞机和一级方程式赛车所用的碳纤维品质更优秀。


ThinkPad X1 Carbon拆解
ThinkPad X1 Carbon第该设计

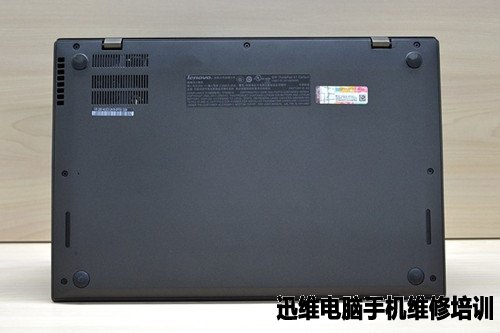

  ThinkPad X1 Carbon的底盖采用一体化设计,因此取下底盖的过程会比传统笔记本稍微简单一些,卸除固定螺丝即可。另外,键盘下面并没有固定螺丝。

ThinkPad X1 Carbon拆解

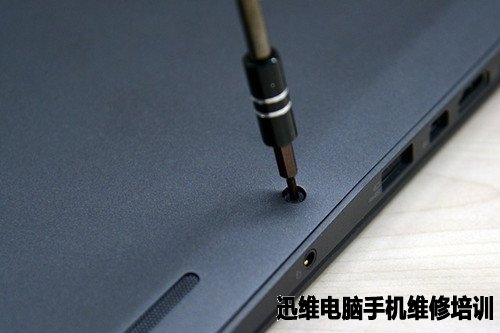

卸除底盖固定螺丝

ThinkPad X1 Carbon拆解

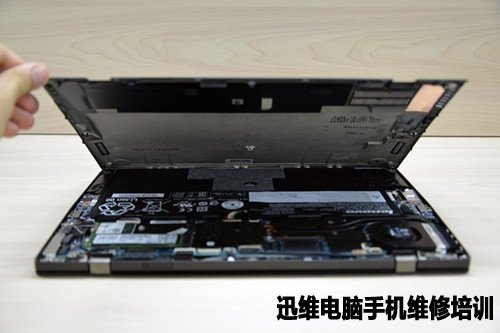

从转轴出打开底盖即可卸除

ThinkPad X1 Carbon拆解

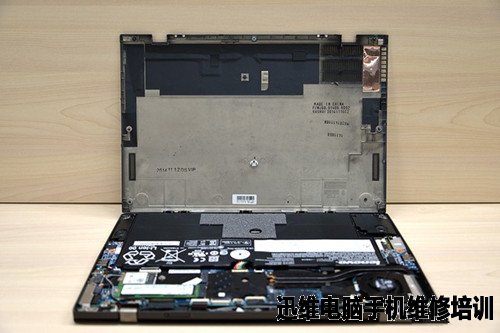

打开底盖之后的样子

ThinkPad X1 Carbon拆解

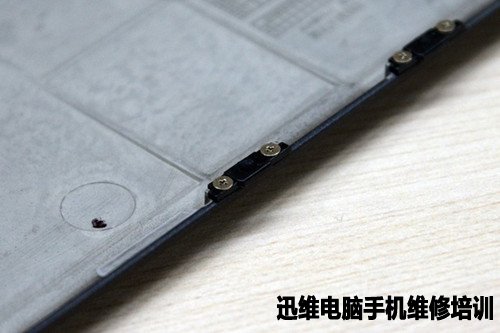

底盖与机身接缝处的卡口采用专用的螺丝固定

  ThinkPad X1 Carbon的后盖还是比较容易拿下的,不过需要注意底部有卡扣与机身相连,实际上取下后盖的时候不需要拆机撬棒。不过需要注意的是散热口位置材料比较单薄,用力不当会比较容易造成损伤,毕竟这部分的材料确实很薄。在继续深度拆解之前,我们先来仔细观摩ThinkPad X1 Carbon的内部构造。总的来说,ThinkPad X1 Carbon机身内部结构还是比较紧凑的,主板、硬盘位、电池等部件基本上可以说是紧紧的挨在一起。散热模块被设计在机身一侧,这是ThinkPad自X1 Carbon系列开始到现在一直在用的设计。


ThinkPad X1 Carbon拆解

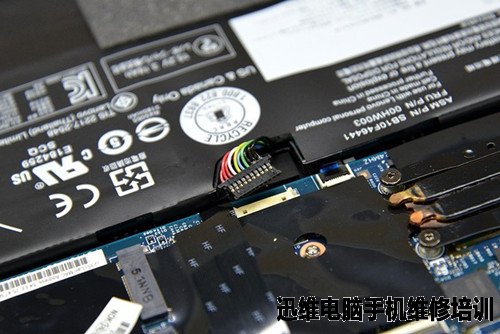

在继续拆解之前断开电池连接是必须的

ThinkPad X1 Carbon拆解

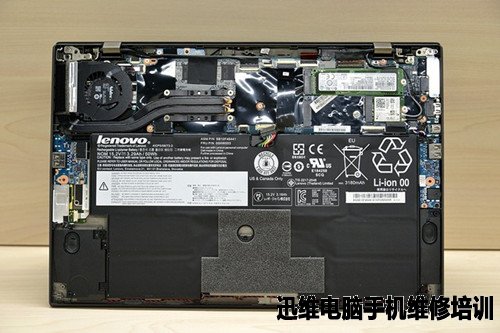

机身内部的整体构造与布局

ThinkPad X1 Carbon拆解

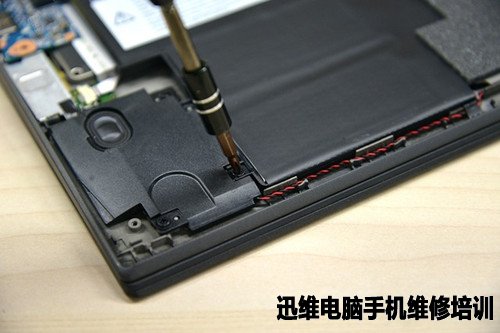

断开电池连接之后开始卸除电池的固定螺丝

ThinkPad X1 Carbon拆解

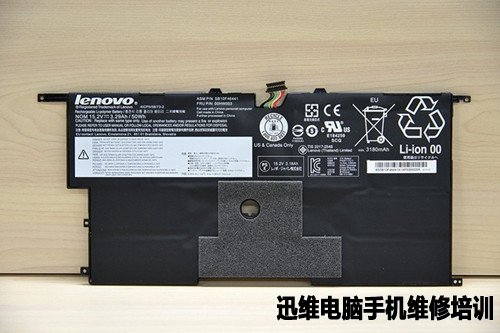

可以看到该机配的锂聚合物电池容量为3.29Ah/50Wh

ThinkPad X1 Carbon拆解
电池位置的机身材料设计工整

  仔细看来,ThinkPad X1 Carbon在一些细节的设计上还是很不错的。比如该机内部多数部件上贴有缓冲泡沫胶,还有就是各个模块之间的连线大多是软性PCB而并非普通线材。当然优点中还是参杂了一些小缺点,其中排布太紧密且有点乱可以说是的遗憾。本次拆机的ThinkPad X1 Carbon配备一块容量较大的电池,从拆卸下来的电池上我们可以看到该电池容量有50Wh,而在我们之前的续航测试结果来看,该机具备较长的续航能力。接下来要开始对ThinkPad X1 Carbon机身内部的硬件进行拆解,主要是硬盘与无线网卡,而内存属于板载则不可拆卸。

ThinkPad X1 Carbon拆解

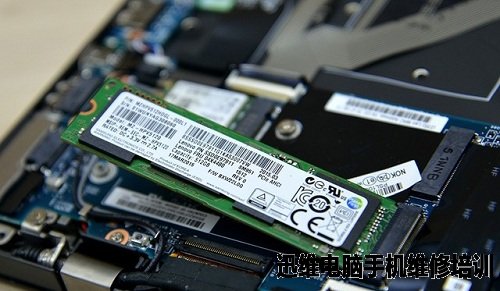

512GB容量SATA M.2接口SSD固态硬盘

ThinkPad X1 Carbon拆解

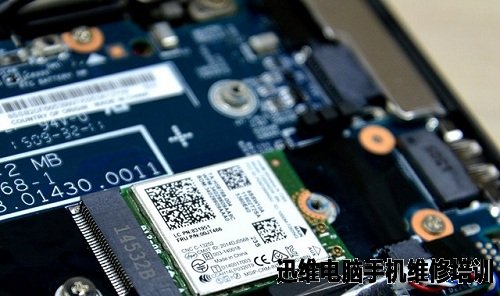

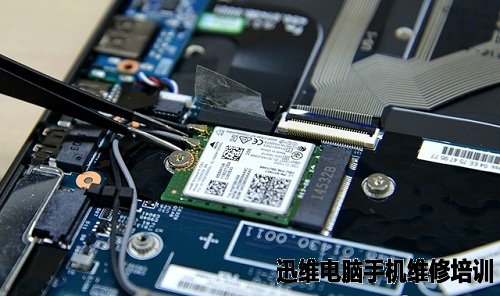

拆卸无线网卡

ThinkPad X1 Carbon拆解
无线网卡模块

ThinkPad X1 Carbon拆解

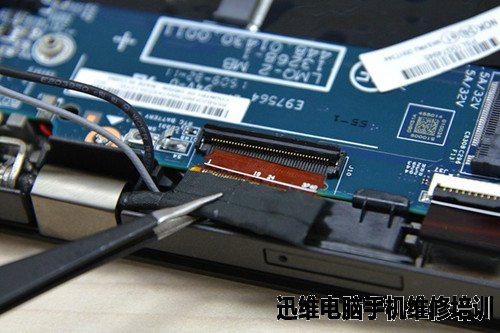

断开屏幕排线与主板间的连线

ThinkPad X1 Carbon拆解

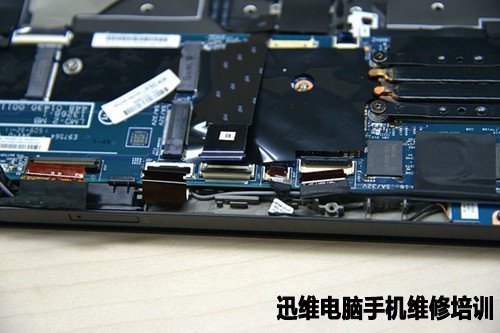

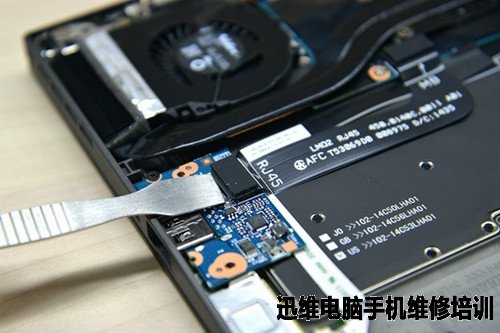

断开所有排线与主板间的连接

  ThinkPad X1 Carbon为了能够让保持更加轻薄的机身设计,从而牺牲了扩展性,该机并没有提供SATA 2.5英寸的硬盘接口及共建。除此之外,我们还能发现该机内部的一些细节,比如该机的SSD固态硬盘的接口并非mSATA而是SATA M.2,体积上更加修长并且可提供的速度更快。

  在拿下整块主板之前,我们需要将主板上的零部件卸除,比如USB模块、各项排线、SIM卡槽模块、音频模块等等。ThinkPad X1 Carbon机身内部的固定方式还是比较复杂的,首先卸除电池和硬盘,再拿走小部件,最后才能拿下主板。

ThinkPad X1 Carbon拆解
断开各个部件的连接

ThinkPad X1 Carbon拆解

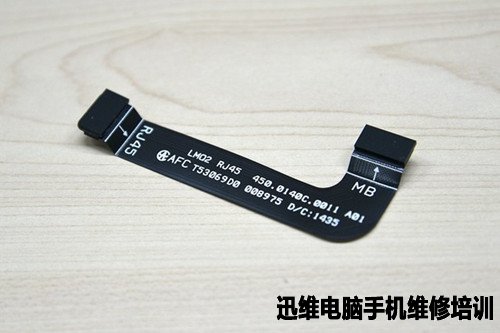

软性PCB上有缓冲垫

ThinkPad X1 Carbon拆解

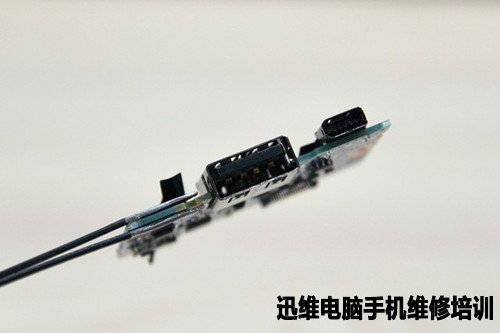

USB模块

ThinkPad X1 Carbon拆解

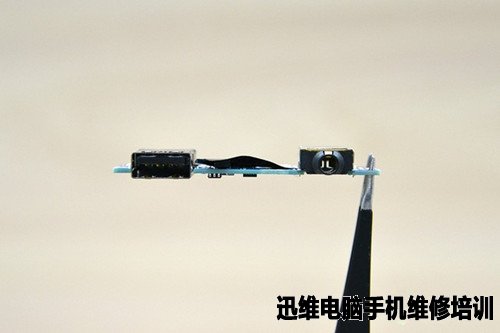

音频输出模块

ThinkPad X1 Carbon拆解

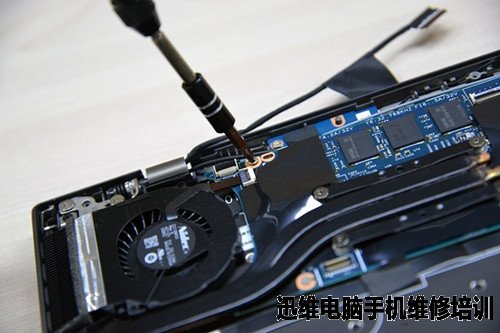

卸除主板的固定螺丝

ThinkPad X1 Carbon拆解

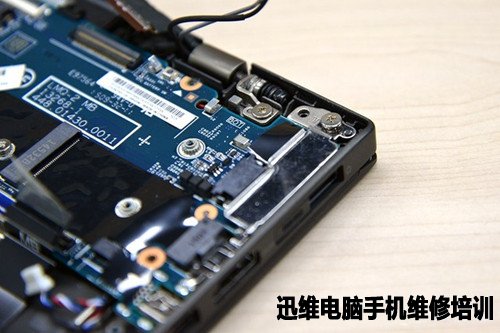

电源部分有专门的铁片进行加固

ThinkPad X1 Carbon拆解

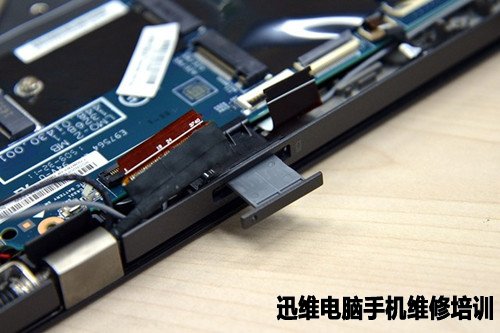

取下SIM卡卡托

ThinkPad X1 Carbon拆解
SIM卡卡槽

  在卸除零部件的过程中我们可以发现一些细节,USB模块与主板之间采用软性PCB连接,并且在连接点上配备有缓冲垫,使得盖上底盖之后能够固定好软性PCB以防止其脱落造成设备故障;另外,ThinkPad X1 Carbon内置了SIM卡槽,可支持蜂窝数据网络,提供了移动网络便利,无线添加USB设备。接下来的时间就让我们一起来欣赏下ThinkPad X1 Carbon体内的重要硬件,集成度较高的主板模块。当我们拆下这块主板时候,结果跟我们预想中相同,整体来看主板模块的面积较小,各芯片之间结构紧密,用料还是挺扎实的。

ThinkPad X1 Carbon拆解

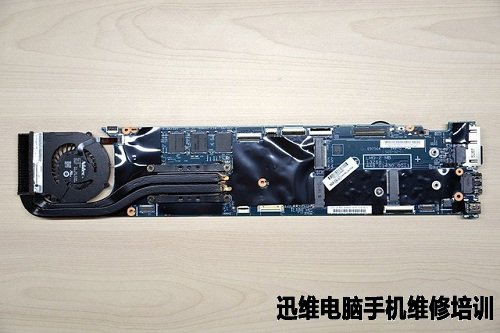

ThinkPad X1 Carbon主板样貌

ThinkPad X1 Carbon拆解

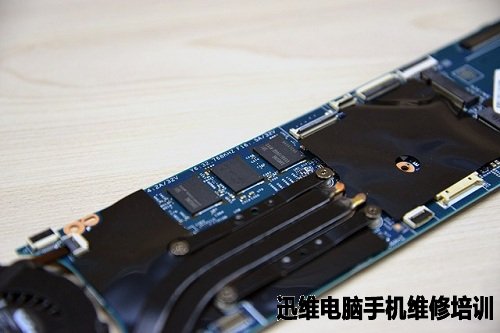

双铜管散热设计

ThinkPad X1 Carbon拆解
板载内存颗粒

ThinkPad X1 Carbon拆解

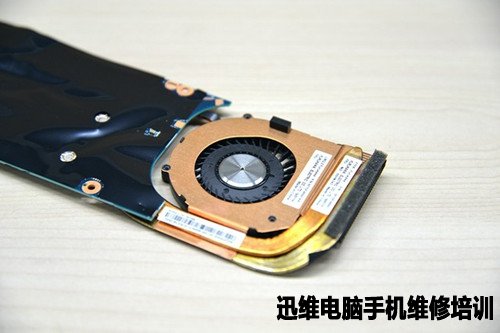

散热风扇背面设计

ThinkPad X1 Carbon拆解

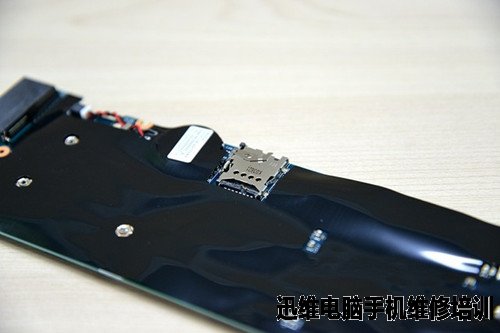

SIM卡卡槽

ThinkPad X1 Carbon拆解

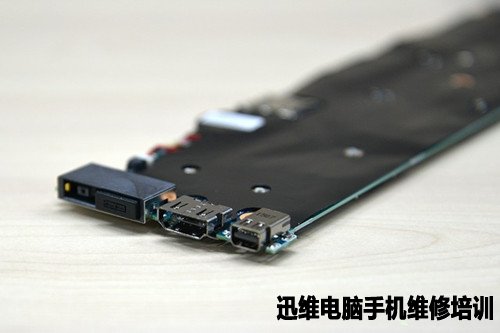

主板上的一部分接口

  从主板的面积来看,ThinkPad X1 Carbon已经可以做到高集成度的水平,主板整体厚度较薄且表面覆盖有黑色绝缘贴,可以防止一部分的进水和短路问题。然而可惜的是,该机采用板载内存设计,对于想要升级内存的用户来说是悲剧的,不能自行添加内存,只能通过官网定制。 拆机到最后,我们发现工程师在该机的内部构造设计上下了不少功夫,各个部件托架以及防滚架都设计的十分细致,键盘属于一次性贴合无法拆卸。从内部我们还能看到许多软性PCB,还有一些细节值得肯定,有多出地方配有缓冲垫。

ThinkPad X1 Carbon拆解

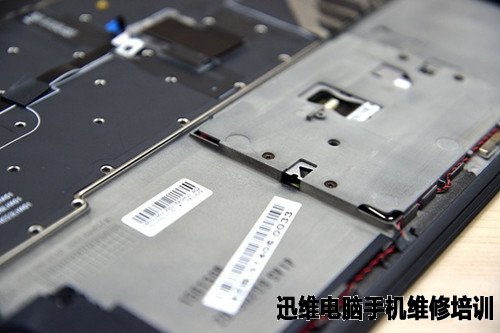

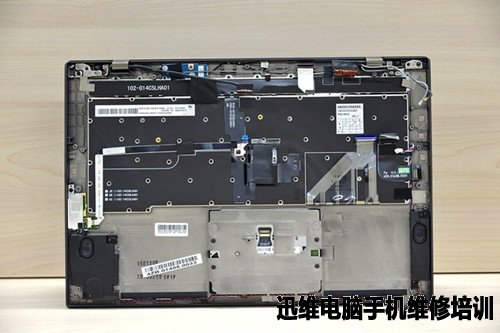

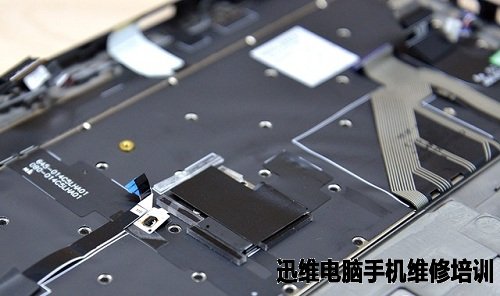

机身内壳样貌

ThinkPad X1 Carbon拆解

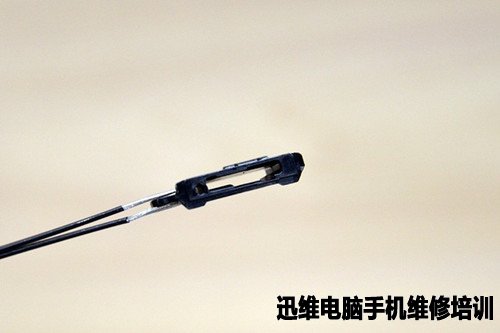

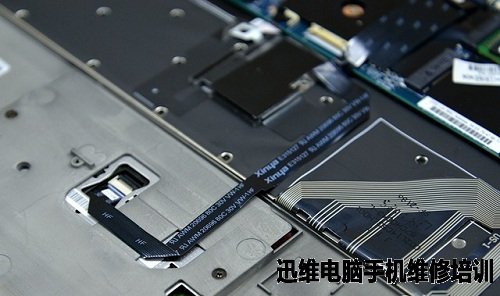

指点杆模块

ThinkPad X1 Carbon拆解
触摸板模块

ThinkPad X1 Carbon拆解

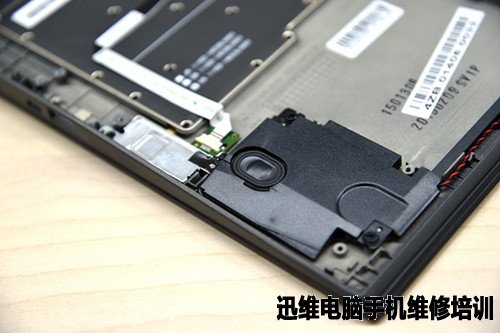

扬声器模块

  仔细拆解这款ThinkPad X1 Carbon之后的感受与我们评测这款产品时又有些不同,这款商务轻薄本产品内部结构设计虽没有太多足以惊艳的特点,但该机给人一种感觉,那就是扎实的用料和设计。首先机身材质的选择可以说是比较高端的,碳纤与合金搭配无疑是增加了成本,而且碳纤外壳表里如一。其他各方面,ThinkPad X1 Carbon也比较不错,电池容量足够,该机结构设计足以体验工程师的用心,大方面整体结构,小方面多处缓冲。总体评价:这是一款真材实料的,难得的好产品,当然售价可能过高,细节还能做更好。

  X1 Carbon都是ThinkPad商务高端系列中的一款主打轻薄的产品,在笔记本电脑这个领域,越是轻薄的产品其研发成本就越大,即便是薄那么1毫米,轻那么100克都是用高成本来堆积的,目前而言能在轻薄本领域做得好的也就那么几家、几个产品,X1 Carbon便是其中之一。
