SONY一体机维修
来源：未知 发表时间：2016-03-03 浏览次数：
我做维修几年了，SONY的笔记本修的比较多，一体机还是第一次见到。相信很多同行也没见过吧。下面给大家见识一下：
本文作者：迅维网论坛版主，ID：yuchao454875。
维修过程如下：
插电待机0.07A，直接拆机，这机器还真不是一般难拆。可能是因为没有接触过SONY的一体机。拆机后，看板号：mbx228，发现没图纸。
打阻值，首先打公共点，发现没有短路，接着打全板阻值，还是没有短路。我打算直接接电到公共点，看是隔离管问题还是后级引起的。直接接个19V到公共点，既然5A，赶快直接断电，把CPU内存取下来。因上次有一个AMD的集成CPU因为上管击穿导致CPU挂了。
再上电还是5A。调电压慢慢烧吧。发现CPU的滤波电容好烫。再一看CPU供电管是铁管。这个铁管大家都知道吧。B460害死多少机器和CPU！把那个发烫的330电容拆掉。再把CPU电感翘起来，接电，没有短路了。接着，测量CPU电感接到管子这边电感上有19V。这明显是CPU上管短路自己导通了。把上管换了，在把330加回去。
现在直接加19V，3V、5V正常，并且按开关可以开机有明显的跳变。把接到板子上的线拆掉，直接接电源头上去，还是一样，19V还是没有导通过去。

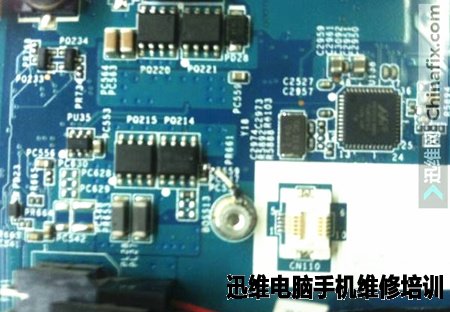

测量第一个隔离管，发现控制极有19V，修过很多SONY的笔记本板子，他们一般都是用的P沟道的管子，控制极有19V肯定不会导通的了。因没有图图纸，只有靠自己分析了。
经过分析发现，第一个隔离管的控制极是由19V经过2个电阻分压。测量发现下分压电阻也是19V。估计是没有接地，因为这个没有充电芯片。我直接把下分压电阻接地。再次上电一切OK，开机正常，故障解决。
