联想G460暗屏维修

来源：未知发表时间：2016-03-01 浏览次数：

　　联想G460暗屏。对于暗屏，要么供电保险坏，要么屏线坏，不过屏一般不会坏。

　　维修过程如下：

　　立即拆开，主板如下图：

　　板号，如下图：

　　接下来，开始检查，发现19V正常，+LCDVDD_CONN有3.3V，DISPOFF#无电压，看来问题就在这里了。

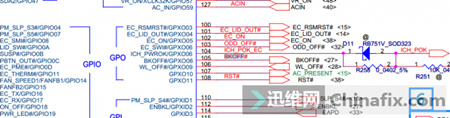

　　一路追查，DISPOEE#由R250上拉，R250好的4.7K,+3VS也有3.3v，奇怪了，怎么会没有电压？

　　难道D12负极短路了？量D12负极电阻为零，还真是呢！再接着查，这个信号原来由EC的105脚发出，105脚BKOFF#万用表一量，对地电阻为零？原来EC短路！把DISPOFF#电压拉低了，难怪没有电压。

　　迅速把EC拆下，更换之。

　　EC清洗干净后，测试，亮机！至此，故障解决。

　　本文作者：迅维网论坛版主，ID：fsh。
