苹果1278 820-2879-B料板多种故障的维修

　　苹果1278 820-2879-B这块主板原来是准备做料板用的，我看成色还可以，为了挑战一下自己的维修能力，就尝试维修看看，到底能否维修好这块苹果1278 820-2879-B料板。
　　故障现象：无待机电流

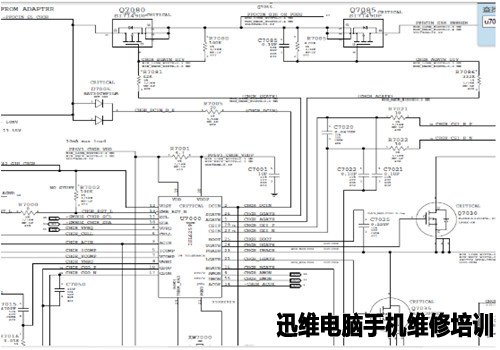

　　检测发现无12.6V电压，更换U7000（ISL6259）和Q7030 Q7035场管，发现Q7080也有问题换掉（也就是这个场管，造成了后面可调电源可以充电而适配器不能充电的故障）。

　

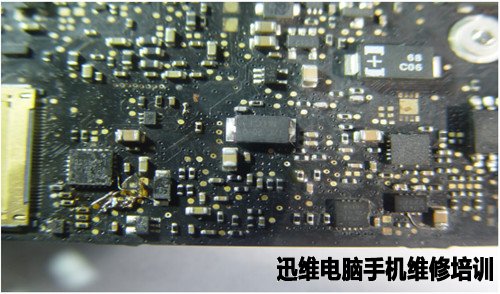

　　外接电源12.6V出来了，待机电流也有了，继续检查发现没有3.425V，这个元件引脚和焊盘部分已经被腐蚀掉，更换新的U6990 LT3470A供电芯片，6PIN VIN断线做飞线处理。

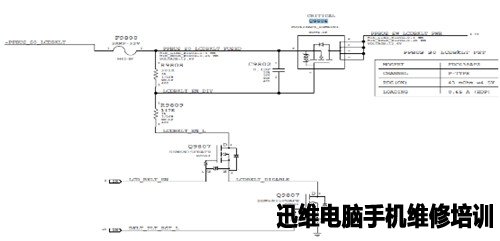

　　3.425V电压出来了，3.3V电压也正常，基本的供电都有了，短接键盘5PIN开启信号，主板发出了“咚”的声音，这个声音的出现意味着主板启动基本正常了，下面就该屏幕点亮了，怎么屏幕没有点亮呢？继续检查发现Q9806 1256PIN无电压，查Q9806的工作条件

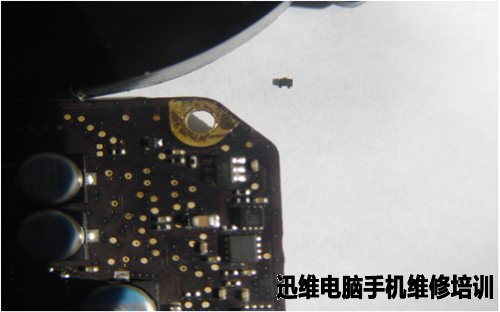

　　场管4PIN无电压，追查F9800 2PIN无电压，1PIN有电压，测量保险发现已经烧坏断路，更换保险后Q9806 4PIN有12.6V电压了，加电后屏幕仍然没有点亮，追查发现“PPVOUT_SW_LCDBKLT”没有满足点亮屏幕的高压（至少要有28V以上的电压），追查U9701升压芯片的工作条件，检查U9701升压芯片工作正常，是什么原因造成后面没有高压呢？，最后发现U9701 21PIN到D9701 2PIN之间断线，做飞线处理。

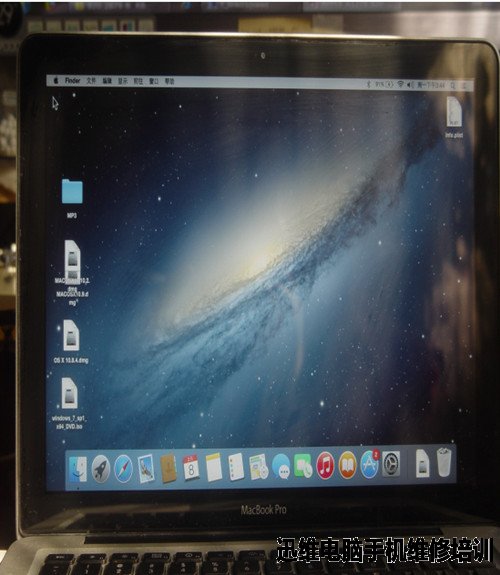

　　加外接可调电源后，主板能顺利的工作，原以为维修到此该结束了，后面的结果出乎我的意料之外。
　　为了多方面测试笔记本的工作稳定性，我用适配器给笔记本充电，发现了一个新的问题？适配器竟然不能给主机电池充电，但用可调维修电源却可以给主机充电，什么怪问题啊？
　　当时的故障为：用适配器时（不接电池），绿灯有规律的一亮一熄反复，虽然短接键盘5PIN可以强行启动（短接时间要长一点），在待机状态下把电池加上去，绿灯既然熄灭了。这个问题也困扰了我好多天，在论坛上也发了求助帖，当时还是没有找到解决办法。

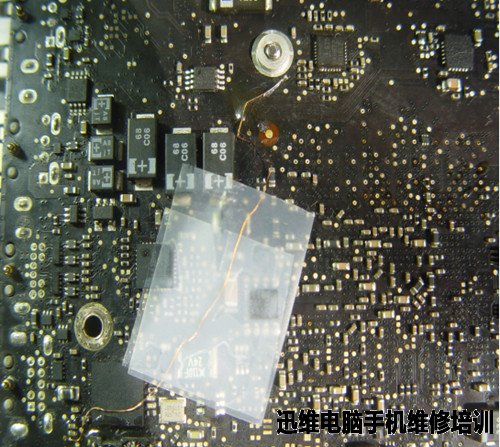

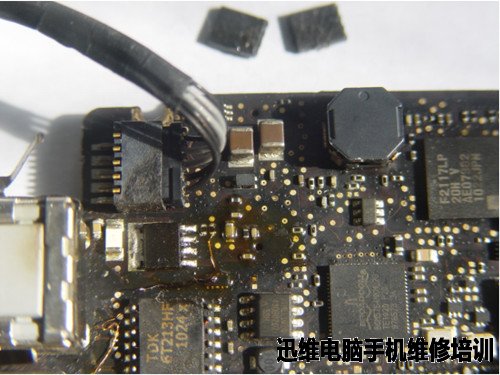

　　现在只能调整一下维修思路了，分析了所有发生的状况，既然绿灯有规律的一亮一熄反复，会不会是有短路现象，适配器自我保护而停止输出呢？测量主板发现绿灯有规律的一亮一熄时，测量电感L7030 12.6V输出电压时有时没有，之前查找了好多相关的电路都没有找到故障原因，至少也排除了一些可疑电路吧，也缩小了故障范围，那我只好来检查是什么原因造成L7030 12.6V输出电压不稳定的？维修又回到了原点。现在想起来，场管的质量不好真是坑死人啊！如果不是这个场管的原因，维修也就早早的结束了，也不至于年三十还在维修这块板子。帖子前面提到更换了Q7080 SI7149DP场管，也就是这个场管造成了适配器不能充电的原因，在待机条件下（用电池）实际测量场管5PIN有6V电压，123PIN有12V，4PIN有12V，这个场管是低电平才能导通的，电池的电压不应该来到Q7080 5PIN这里.用适配器时Q7080 4PIN应该为低电平，使Q7080导通才能给后面供电，更换了好几个SI7149DP场管，质量都有问题，看来买的这一批场管质量都不可靠，我用了另外的型号场管（HAT1127H）来替换SI7149DP，Q7080 5PIN没有6V电压了，HAT1127H这个场管质量还是可靠的，加电后发现Q7080 4PIN怎么总是高电平呢？检查发现U7000 26PIN实际为低，应该拉低Q7080 4PIN，看来这里有问题啊，测量发现断线了，做飞线处理。

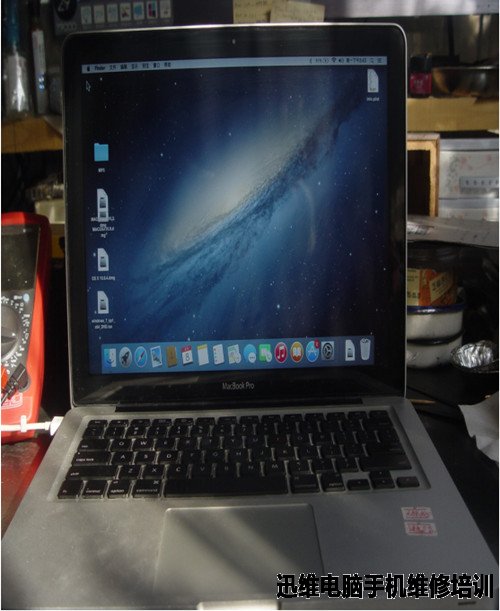

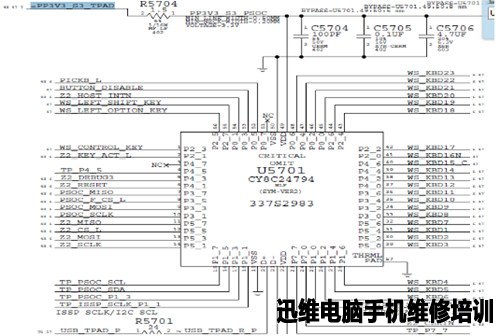

　　用适配器并加上电池启动主板进系统，适配器可以为主板充电了，适配器不能充电的问题终于解决了，现在是农历大年三十，能在今天把主板维修好，心里特别的高兴！为维修这块主板春节晚会我都没有看，人说好事多磨，我是体会到了啊，这块板子在进入系统后，触摸板和键盘都不能用了，怎么回事啊？这不是在捉弄人吗？适配器不能充电的问题终于解决了，怎么又有新的问题出现了呢？看来这块料板不是要人省心的板子，继续维修加焊U1400 三合一芯片无果（之前有块同型号的板子也有这个问题，更换三合一芯片后排除故障）,查找U5701的工作条件，U5701 49PIN供电只有1.8V ，键盘J5713 30PIN也是1.8V,测量U5701 49PIN对地阻值没有短路现象


　　追查49PIN供电来源“=PP3V3_S3_TPAD”R5704电阻二端都是1.8V电压，=PP3V3_S3_TPAD在此时变换了名称=PP3V3_S3_FET

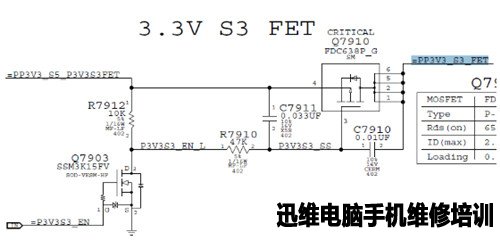

“=PP3V3_S3_FE”电压受Q7903控制，“=PP3V3_S5_P3V3S3FET”有3.3V电压，Q7910场管 4PIN有3.3V，1256PIN没有电压，而Q7910 3PIN是低电平才能导通的，又受Q7903控制，实际测量1PIN为高电平时，3 2PIN导通拉低使Q7910 4PIN为低，“=PP3V3_S3_FET”1256PIN才能输出3.3V电压，分析原因是Q7903场管性能变差导致3 2PIN不能完全对地导通造成的，更换Q7903后故障排除。至此K6料板的故障彻底排除。最后的故障是在初一下午完成的！





　　写维修帖子的确是件苦差事，耗了一下午的时间，光有文字说明还不够，还得配上图纸图片，感觉今天特别的劳累，尽管感觉很劳累，帖子还是要写的，因为平时在论坛上索取的多，奉献的太少太少，这也是我为什么要写此帖子的原因。我有二千六百多下载分足够用了，也不在乎你们加不加分。只要帖子对部分维修人员有所帮助，我就心满意足了。

　　在这里祝从事笔记本维修的人员新春快乐，生意兴隆！财源广进！
