acer ms2346　不充电——迅维维修案例展示

来源：未知发表时间：2016-02-04 浏览次数：

笔记本型号	板号	芯片组	显卡型号	BIOS型号	BIOS备份
acer ms2346	12201-2	SLJ8C
故障描述：不充电

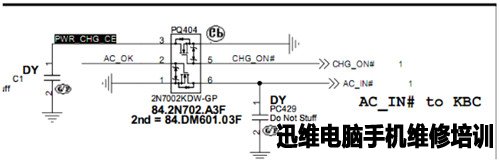

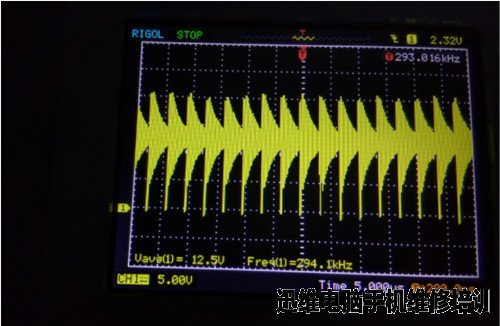

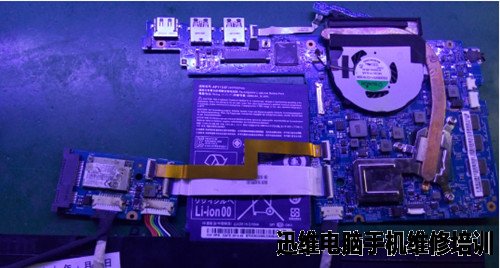

解决办法：　　接修一台acer ms2346超级本说是不充电，换过电池，充电芯片修过外围电路,充电芯片是BQ24745,查条件 22脚 DCIN 19V 2脚ACIN 2.67V 13脚 ACOK 3.3V 9脚 10脚连接电池的I2C总线波形正常。7脚 CE 0V不正常，查BQ24745数据手册CE脚定义如下图英文不好大家自己翻译，查来源来自PQ404,根据图纸分析，正常充电时CHG_ON#为低适配检测信号AC_IN#正常为低，再追CHG_ON#来源，来自EC 28脚。不接电池能正常使用排除EC条件不正常，再看28脚是GPIO脚，刷BIOS解决问题。充电电感前端如下图【本文作者】程文龙，迅维维修部金牌技术员，饼哥的忠实粉丝，论坛UID 785497 ,2013年迅维毕业后一直留在维修部在各位老师的帮助下逐渐成长起来，擅长笔记本主板电路分析和维修。对掉电和一些疑难问题有着独到的见解。
