mac air a1466暗屏维修

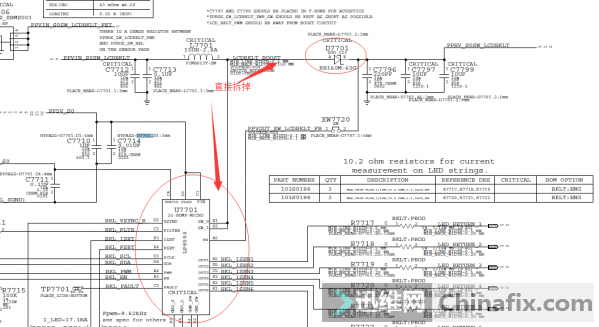

　　苹果mac air a1466，板号为820-3437-B，暗屏。mac air a1466改背光维修步骤如下：

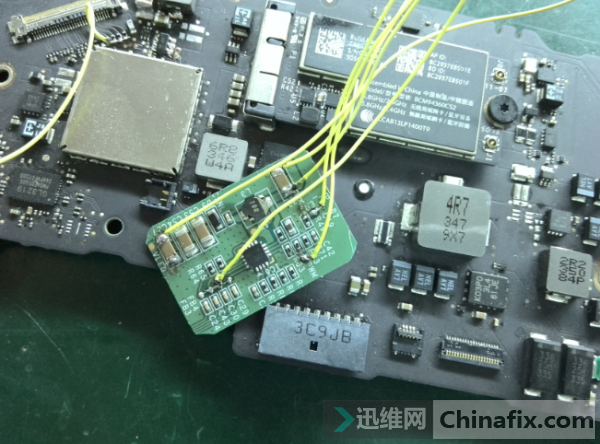

　　接下来开始飞线，共6条线。

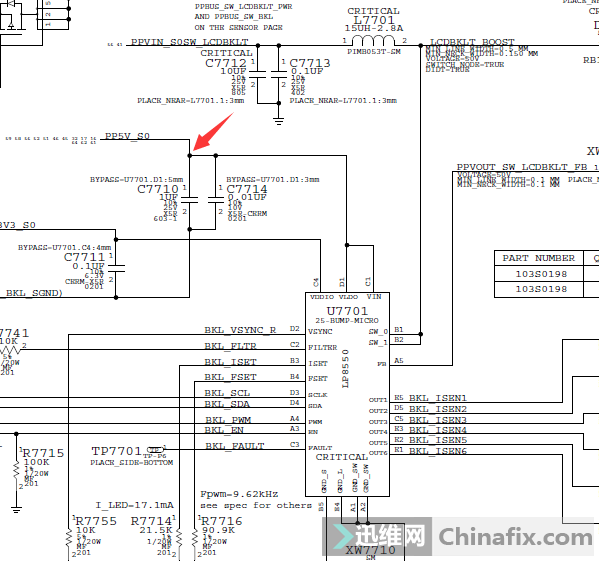

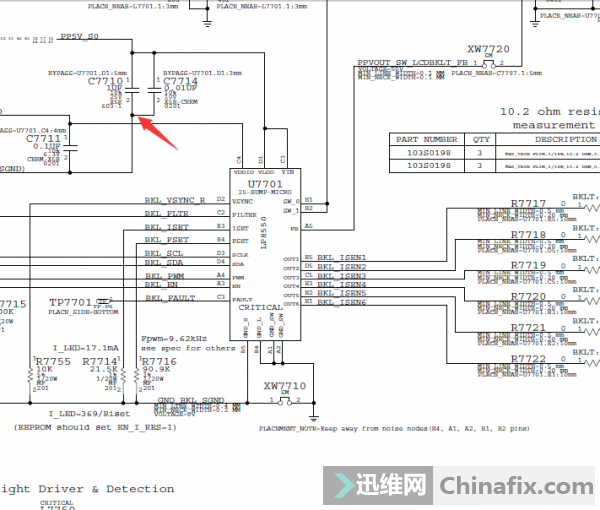

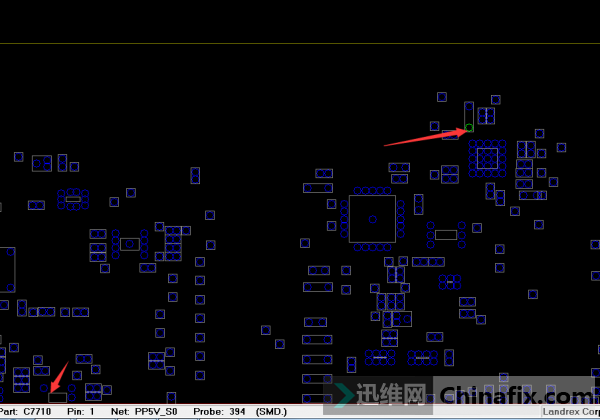

　　1、 从主板C7710一端PP5V_S0到升压板VBL；

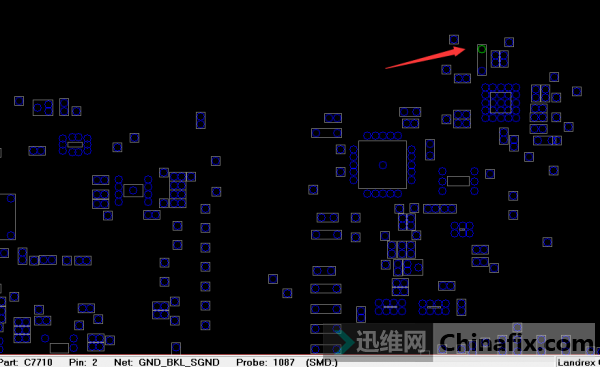

　　2、 从主板C7710一端GND到升压板任意GND；

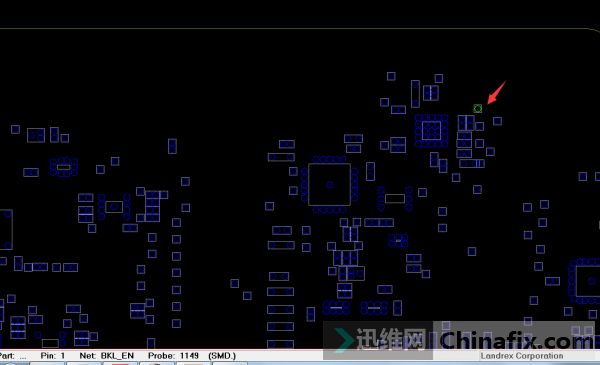

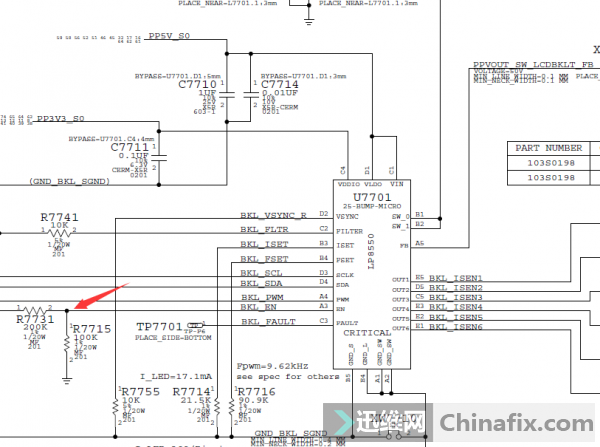

　　3、 从主板BKL_EN到升压板BL_EN；

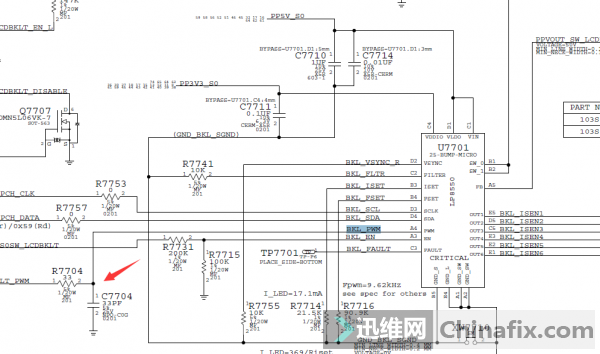

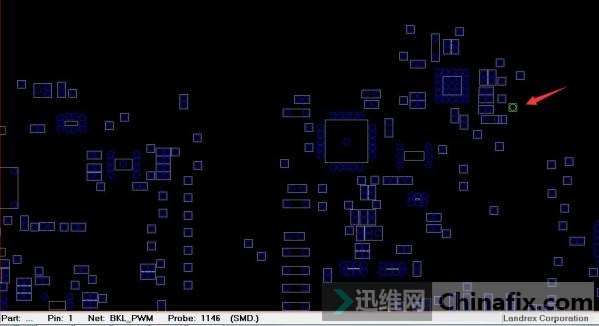

　　4、 从主板BKL_PWM到升压板PWM；

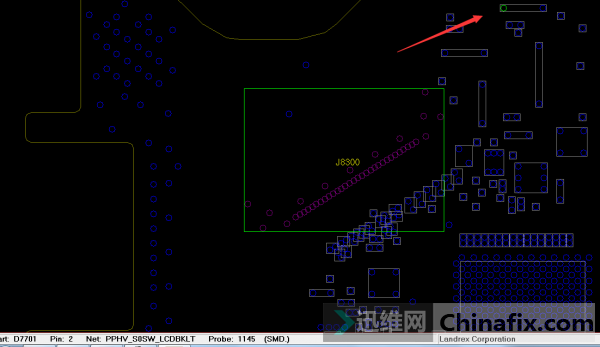

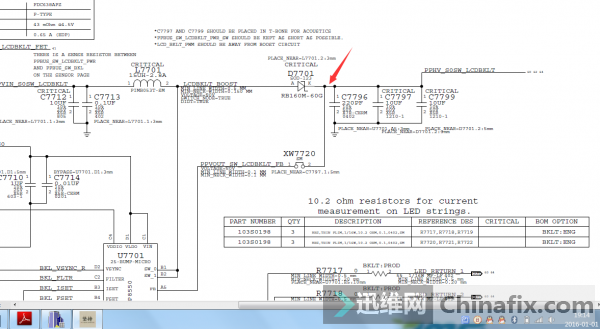

　　5、 从主板D7701 PPHV_S0SW_LCDBKLT到升压条VLED；

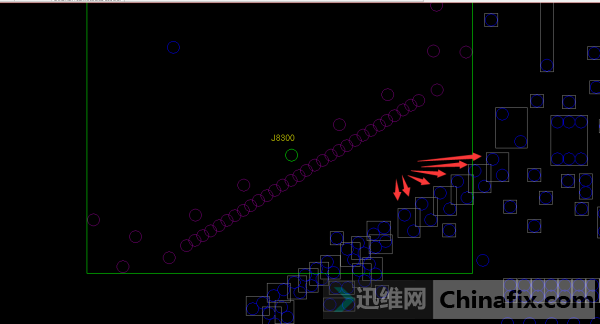

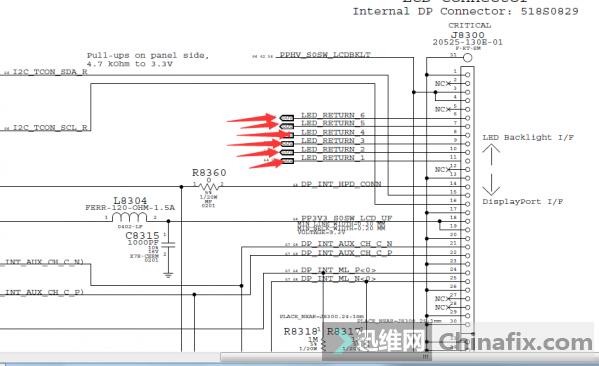

　　6、把主板上LED_RETURN_1、LED_RETURN_2、LED_RETURN_3、LED_RETURN_4、LED_RETURN_5、LED_RETURN_6导通为一跳线，然后在把升压板上FB1、FB2、FB3、FB4从滤波电容后面导通为一条线，再从主板链接到升压板。





　　就这么简单，整个改线就完成了，接下来检查焊接如果没有问题就可以通电测试了。

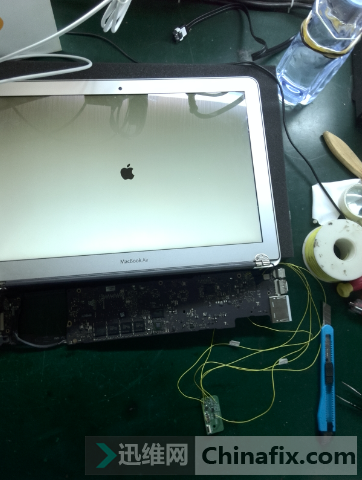

　　经测试，暗屏修复。

　　本文作者：迅维网论坛版主，ID：大笨狼。
