梅捷i5g41-l 开机无复位——迅维维修案例展示

来源：未知发表时间：2016-01-22 浏览次数：

主板型号	板号	芯片组	BIOS型号	BIOS备份
梅捷i5g41-l	I5G41-L	G41
故障描述：开机无复位

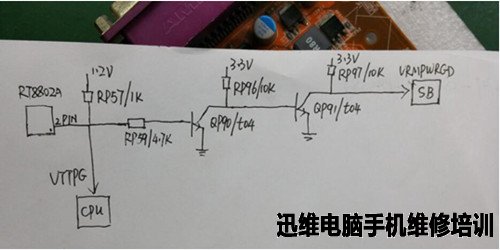

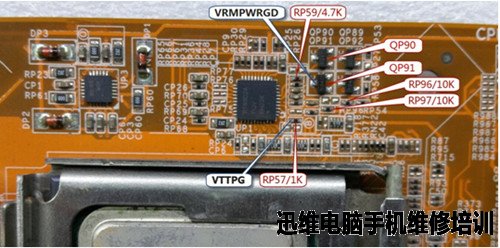

解决办法：　　通电触发后复位灯常亮，测量内存供电，桥供电，总线及CPU供电都正常。找到CPUPWRGD测试点后装上CPU测量，发现没有CPUPWRGD。南桥发出CPUPWRGD的前提条件是要收到CPU电源管理芯片发出的VRMPWRGD。测量电源管理芯片PG脚正常发出，判断问题出在转换电路上。由于此板没有图纸，只能手动跑线，跑得线路如下：主板上元件实物图如下：　　测量QP91C极没有3.3V的电压，再测量QP91B极已被QP90导通拉地，判断QP91损坏。更换QP91后主板修复。【本文作者】　万军，迅维维修部技术员，早期在电脑店从事个人及公司电脑板卡级维修与网络维护，08年迅维远程主板培训学习，师承月饼，09年加入迅维维修部工作，通过大量的实际维修积累了大量的经验，主要擅长台式主板及笔记本的维修与分析。
