东芝L600D插电短路连锁故障维修

　　东芝L600D插电大短路，处理后外显内不显，显示后键盘串键。

　　解决过程如下：

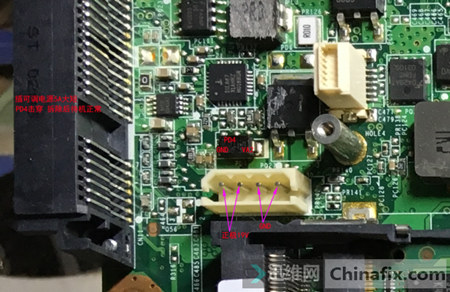

　　插上可调电源后，马上爆表，5A大电流，心里大喜！好久没碰上大短路的机器。主板拆下来后，CPU这一面靠近插槽的位置有个地方覆盖着的绝缘塑料膜有热融化的痕迹，如下图：

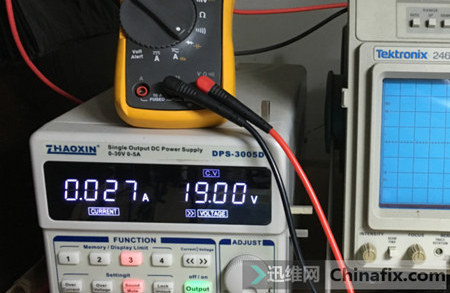

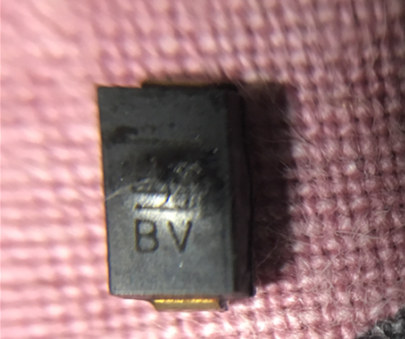

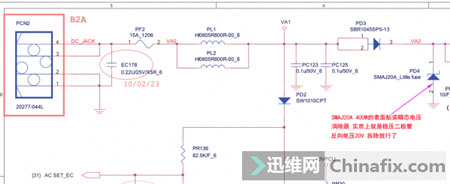

　　SMAJ20A SMAJ5.0(C)A - SMAJ170(C)A 400W的表面贴装瞬态电压消除器实质上为稳压二极管，反向电压20V，作用是防止瞬间高压对笔记本的损坏，因此准备拆除，不过有强迫症的师傅可以找个20V的稳压管装上去。这时，插电后不再大短，待机电流一开始是0.027A。

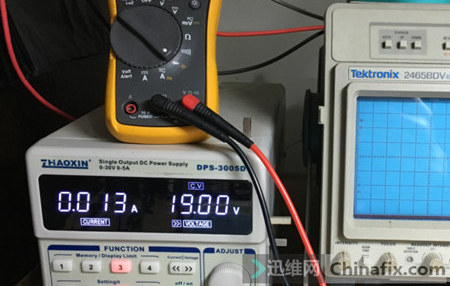

　　稳定下来后，如图所示：

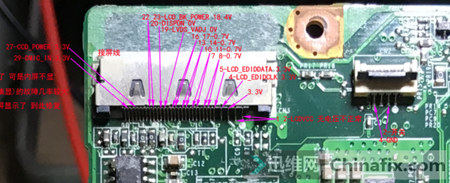

　　待机正常后插电触发，外接VGA正常显示了，可是内屏不显，就在屏接口CN3处打下各个电压值。



　　1 2-LCDVCC 无电压不正常，正常情况下应该是3.3V。

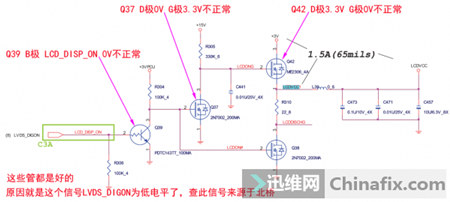

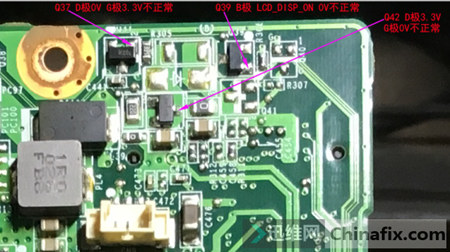

　　这个信号就是这个LVDS_DIGON，来源于北桥，先不管它，强行提到3.3V测试一下。拆除Q37后，1 2-LCDVCC为3.3V。

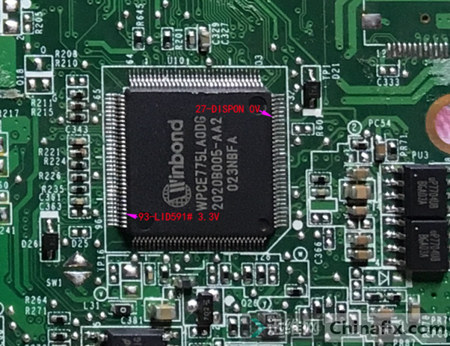

　　屏背光 20-DISPON为0V，EC 的27脚也是0V，试试把27脚与93脚LID591#连一起，发现都被拉成低电平了，据此判断，最终原因是北桥没发出正常的信号导致EC没产生高电平的背光开启。

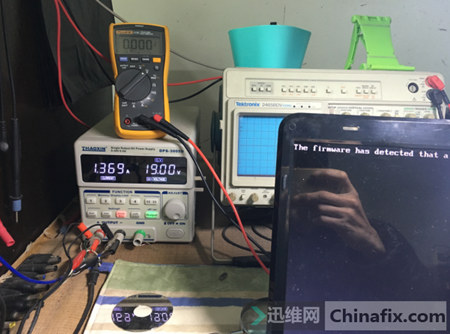

　　根据屏接口这些数据可以推测是北桥(集显)的故障几率较大，北桥(集显)216-0752001 重新加焊后，电流直上1.3A 内屏显示了。至此，故障消除。



　　本文作者：迅维网论坛会员，ID：英峰雪。
