惠普g4显示图标花屏字体不清简单维修

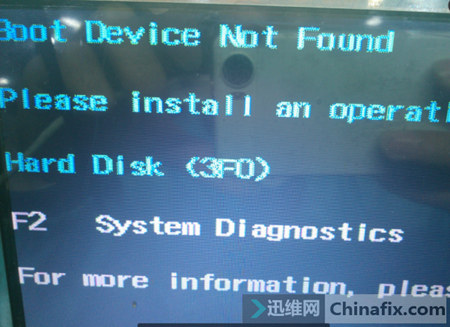

　　板号为R12、芯片组为HM55的惠普g4，开机后，显示部分图标花屏，并非整屏或线条花屏，如下图：

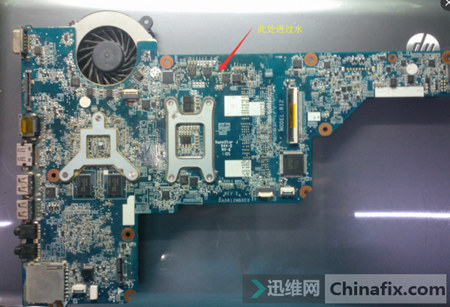

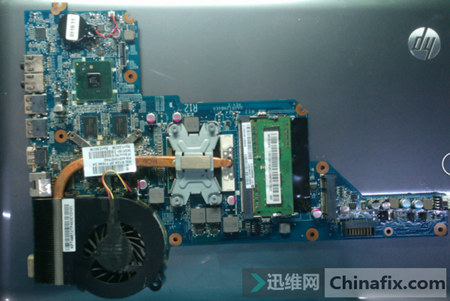

　　先上板子实物图，如图：



　　维修过程如下：
　　拆机后发现CPU供电桥供电的上官进水腐蚀严重，开始还以为故障在进水处。清理完，换上新的元件开机原故障，那就直接上BGA吧，加焊完接屏故障依旧。接着换屏、屏线、内存、CPU，全换完还是一样，没辙了，上图纸查吧。开图测屏接口。

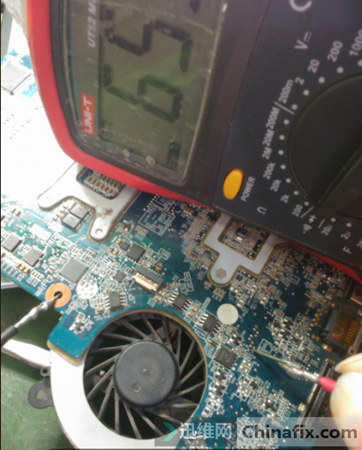

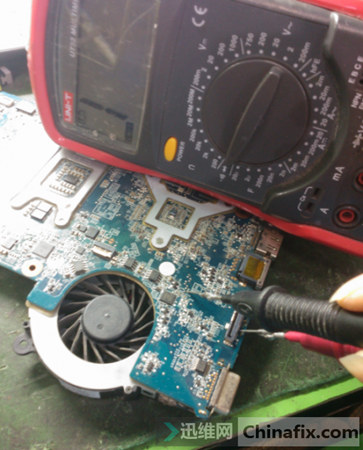

　　测量到第9脚的时候发现TXLOUT1-阻值无穷大。

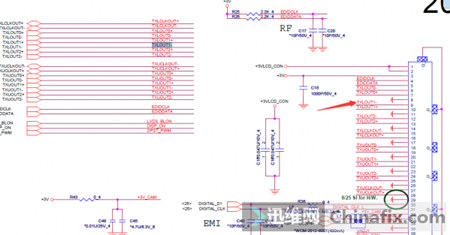

　　看来问题找到了，搜索TXLOUT1-信号，发现直接进桥里面去了，难道桥空焊或桥内部问题？难道要做桥的节奏？第一，南桥空焊遇到的要么阻值偏高，要么偏低，暂时还没遇到直接无穷大的；第二，桥一般来说信号线损坏的还是非常少，更不用说这种问题了；第三，客户机子没摔过进水也没进桥这边。里面焊盘脱了腐蚀掉点几率为零，于是先没考虑做桥，看看是不是哪里过孔断先，实在没法了在动桥，看到屏线接口出来中间有节点，通过节点再到桥，还是先看一下这边吧。

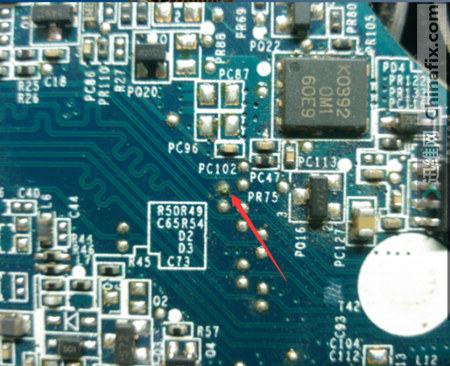

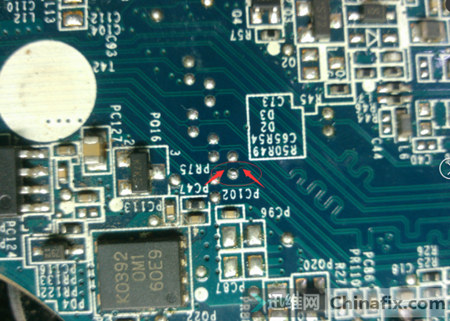

　　拿起放大镜仔细狂扫一遍，发现有个节点有腐蚀现象。

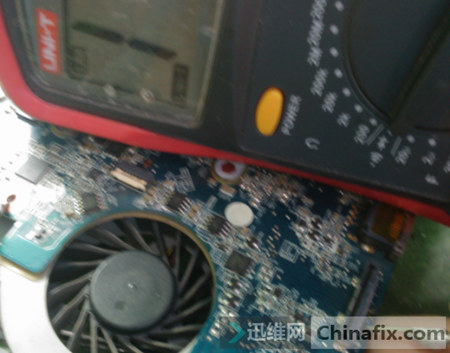

　　立马上表笔打值发现阻值正常。



　　看完只发现那么一个点，看跑线也像是到屏线9脚，为了进一步确认测屏线10脚跟这一组线的另外一条线相通，这样就可以确认腐蚀的点为9脚TXLOUT1-节点上测到有阻值桥那边，测节点与9脚直接不通，说明节点出来到屏线口处断线。

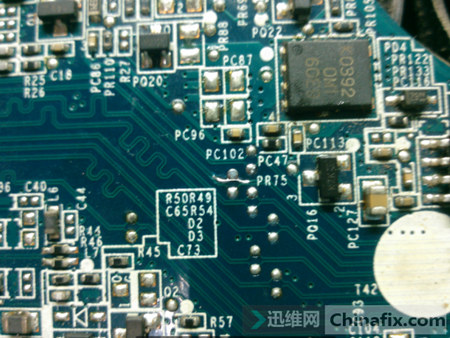

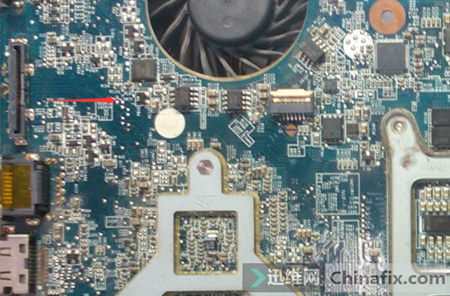

　　确认了故障清洗干净这个节点就可以明显看出线路腐蚀黑了。



　　用手术刀刮开腐蚀的线路重新接线。

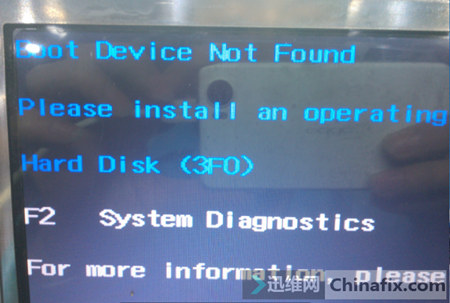

　　接好线9脚，自然阻值恢复正常，接屏上电不再花屏，维修到此结束。



　　本文作者：迅维网论坛版主，ID：LIJUN911025。
