华硕g41 触发开机上电不跑码——迅维维修案例展示

来源：未知发表时间：2016-01-15 浏览次数：

主板型号	板号	芯片组	BIOS型号	BIOS备份
华硕g41	P5G41T-M LX V2	G41
故障描述：触发开机上电不跑码

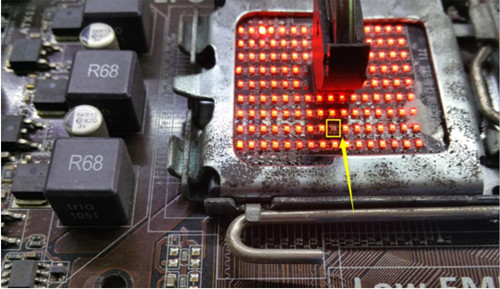

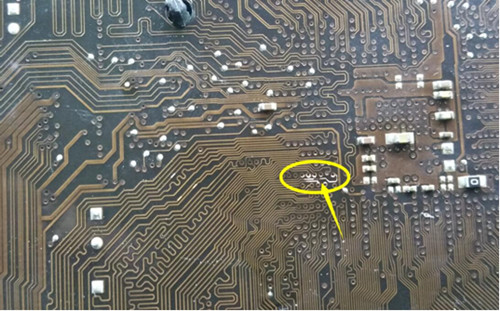

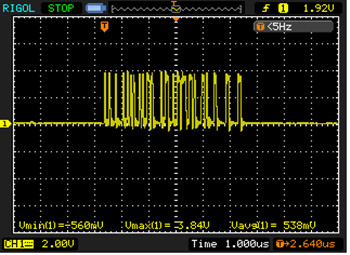

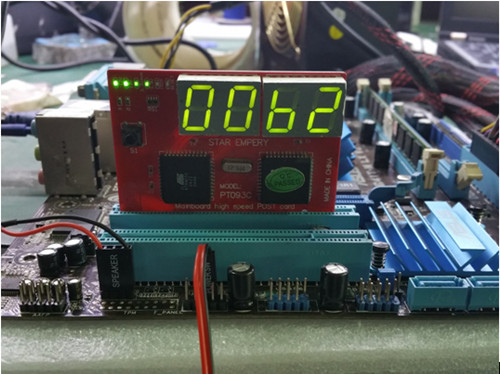

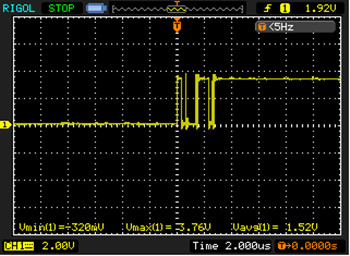

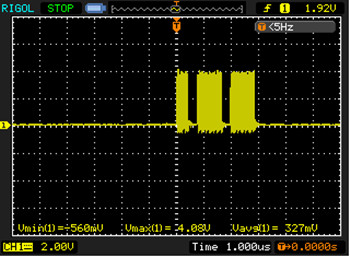

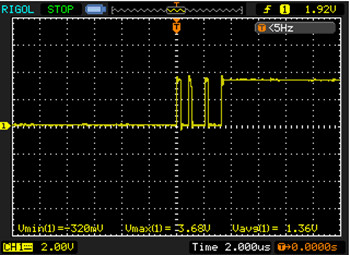

解决办法：　　开机不跑码，测量供电、时钟、PG、复位正常，测量 CPU复位也正常产生。　　示波器测量BIOS芯片各脚波形。 BIOS第1脚波形有动作。 BIOS第5脚波形。 BIOS第6脚BIOS。 BIOS第2脚波形。　　BIOS第2脚有一长段波形了，判断CPU已正确寻址到BIOS，BIOS也正常发送数据出去了，问题应该是返回线路出问题。　　首先拿出带灯测试座测量CPU到北桥总线有无异常。插上灯座后发现有一个灯不亮，观察主板背面发现有一点刮伤的痕迹，刮开后处理发现确实已断线。补线之后上电诊断卡正常跑码显示。【本文作者】：万军，迅维维修部技术员，早期在电脑店从事个人及公司电脑板卡级维修与网络维护，08年迅维远程主板培训学习，师承月饼，09年加入迅维维修部工作，通过大量的实际维修积累了大量的经验，主要擅长台式主板及笔记本的维修与分析。
