华硕 n45sf 不出CPU供电--迅维维修案例展示

笔记本型号：华硕 n45sf
板号：N45SF REV 1.3
芯片组：HM65
显卡型号：N12E-GE2-A1
故障描述：不出CPU供电

解决办法：

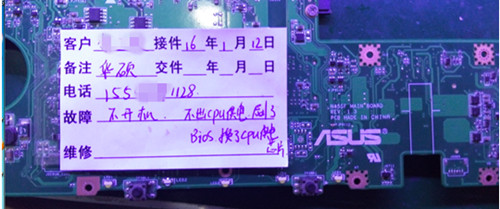

　　华硕 n45sf REV 1.3不出CPU供电，客户刷过BIOS,换过CPU供电IC.如下图：

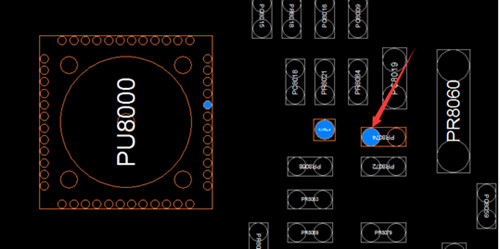

　　拿到板，首先观察CPU供电IC95831周围是否缺件掉件，对照点位图发现PR8074－2K的电阻被上家换成了0欧的电阻。PR8074直接到95831第8脚是CPU供电正常后发出的PG信号，由3VS上拉。更换后上电电流到0.6A没出CPU供电。根据6系列时序，CPU先收到桥发出PROCPWRGD后在自身条件正常后发出SVID。

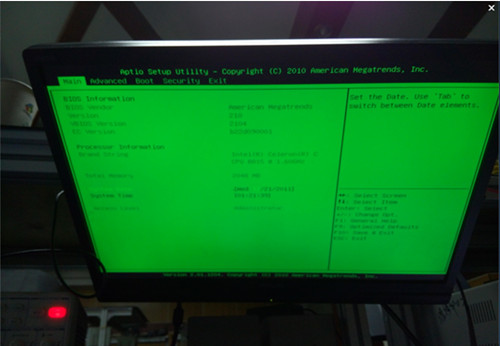

　　找到PROCPWRGD，测试点HR17 1.05V正常，再测95831第7脚 VRON 3V正常，用示波器抓第4脚 第6脚波形，发现CPU已经正常发出SVID.再测上下管G极波形没有正常发出，拆掉上管测也没有。再测95831的其它条件也都正常。更换95831后电流上到0.9ACPU供电已出，装内存后正常亮机。




【本文作者】：谢贤坤，从09年至今从事电脑维修行业，主要从事笔记本主板、台式机主板、显示器维修等，期间从事过将近2年的联想Thinkpad笔记本主板统货维修经验，1年多的联想、宏碁售后服务站维修经验，在迅维维修部工作将近2年时间,擅长各大品牌的笔记本主板维修。
