联想g460 目测PCH已烂——迅维维修案例展示
来源：未知 发表时间：2016-01-07 浏览次数：
笔记本型号：联想g460
板号：LA-5751P
芯片组：HM55
显卡型号：N11M-GE2-S-B1
BIOS型号：W25Q32
故障描述：目测PCH已烂
解决方法过程：

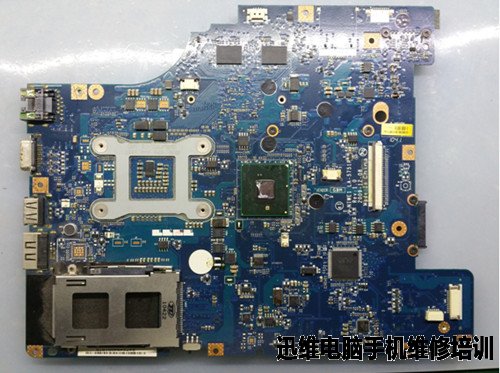

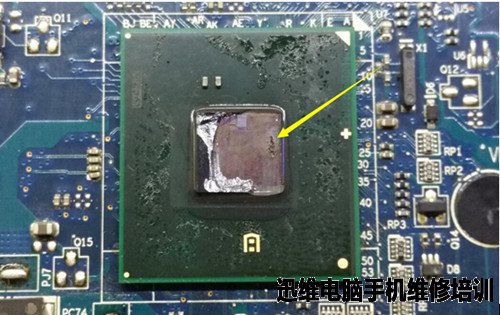

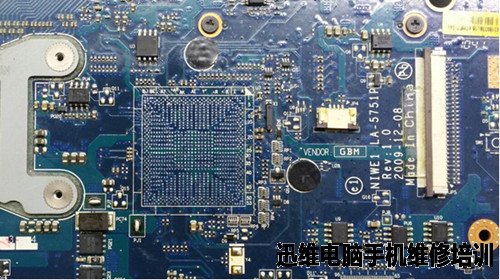

目测PCH上面核心已破裂，键盘插口上方有进过液的痕迹，多处氧化发黑。

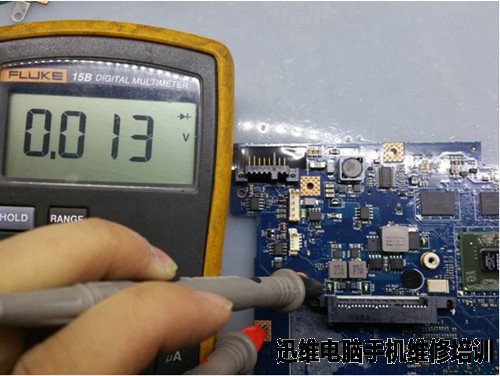

打+3VALWP对地值13短路。
拆掉PCH后还是短路
断开PJ10PAD点，确认+3VALW短路。

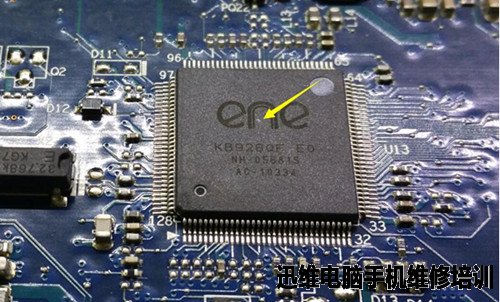

由于PCH已被拆掉最大的嫌疑就在EC上了，目测EC有点鼓包的样子，拆掉EC打值有两百多。

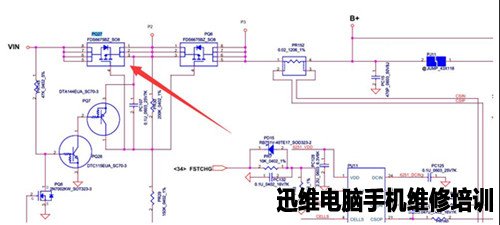

换上新的EC与PCH后接上电源待机0.001，按开关无法触发，测量+3VALWP与+5VALWP没有产生，测量PJ4PAD点B+12V不对，测量PQ27没有导通，测量G极有18V多的电压。

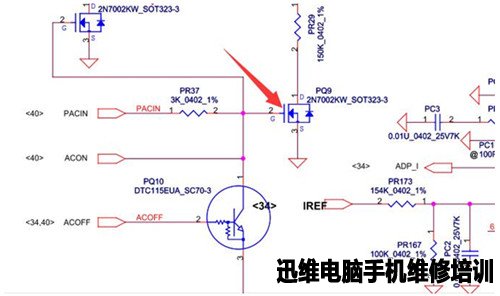

量PQ9G极只有0.3V左右，测PACIN也只有0.3V左右。

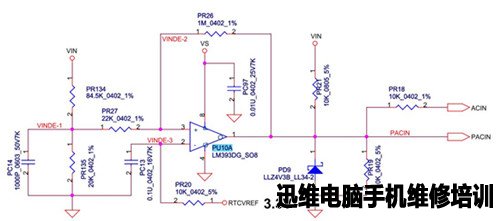

查PACIN来自PU10A LM393的1脚，PU10A要输出PACIN3脚电压得大于2脚，测PU10A2脚有3V左右电压，3脚只有0点几V，测PR134的VIN有19V，断电测量PR134已无穷大更换后PACIN正常产生，测量B+已正常。

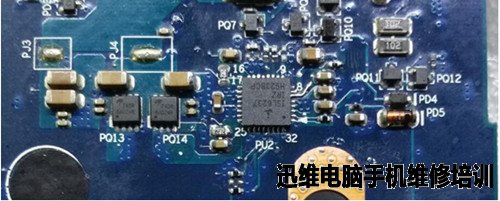

量+3VALWP与+5VALWP还没有产生，测ISL6237【板上安装TPS51427】 6脚主供电无电压，测PJ4B+有正常的19V，看ISL6237芯片有几只脚有点发黑，拆下芯片处理好焊盘后发现6脚焊盘已断线，把芯片发黑脚上锡后焊上芯片，把6补上线，通电测量还是无+3VALWP与+5VALWP。

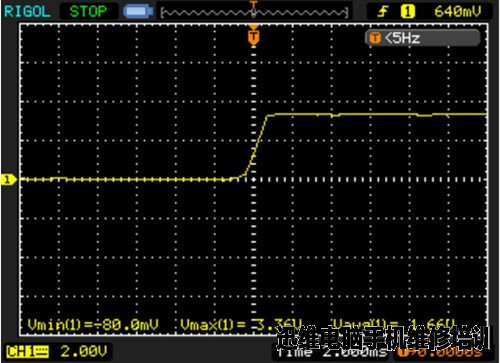

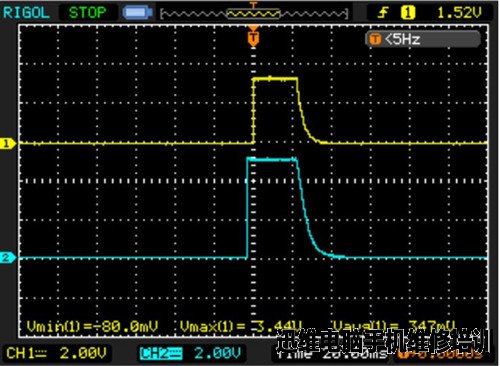

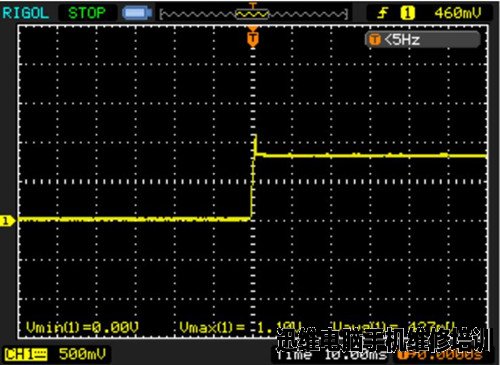

继续测芯片工作条件6脚正常，7脚LDO已正常，14与17脚的开启信号有1.9V左右正常。用示波器测了一下+3VALWP与+5VALWP发现已出来过，维持20MS左右掉了。
查ISL6237反馈30、10、11、9脚无断线电阻阻值正常，判断芯片问题，更换芯片后+3VALWP与+5VALWP正常产生。按开关触发后，电流上到0.5A多掉电，测量各供电都正常产生了，CPU供电0.9V左右，测量CPU供电后端也稳定维持。

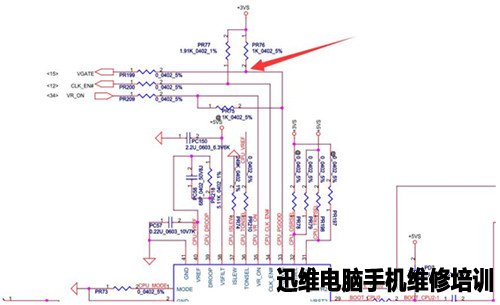

测TPS51621 33脚PG信号，发现电压偏低只有1V左右，量PG上拉PR76也只有1V多。

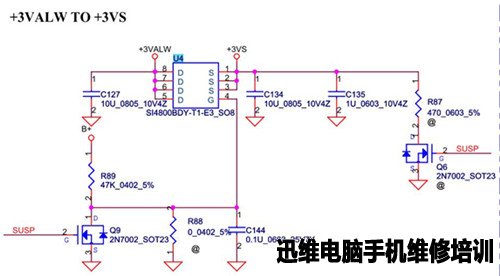

追查+3VS由+3VALW由U4转换而来，测量U4D极+3VALW正常，控制极没有电压，测Q9G极在触发开关后能正常变成0V，证明并不是Q9拉低U4控制极电压，再测量上拉电阻R89B+发现也没有电压。

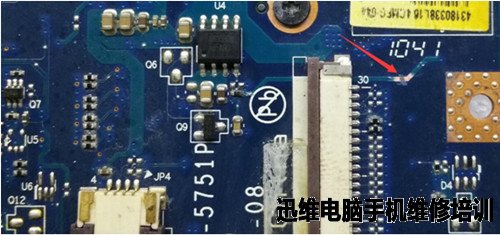

跑线后发现有个测试点氧化发黑，刮开后发现断线。
补上线后触发电压正常。

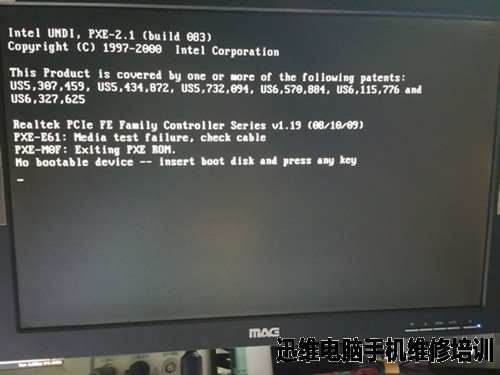

外接显示，此板修复。
【本文作者】：万军，迅维维修部技术员，早期在电脑店从事个人及公司电脑板卡级维修与网络维护，08年迅维远程主板培训学习，师承月饼，09年加入迅维维修部工作，通过大量的实际维修积累了大量的经验，主要擅长台式主板及笔记本的维修与分析。
板号：LA-5751P
芯片组：HM55
显卡型号：N11M-GE2-S-B1
BIOS型号：W25Q32
故障描述：目测PCH已烂
解决方法过程：
目测PCH上面核心已破裂，键盘插口上方有进过液的痕迹，多处氧化发黑。

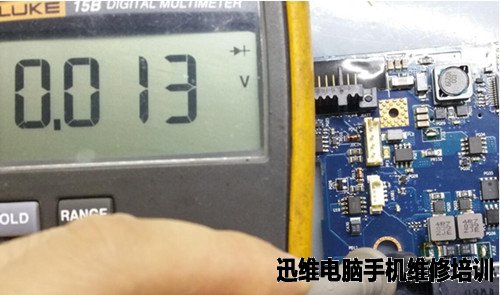

打+3VALWP对地值13短路。
