方正颐和E200无待机5V维修
来源：未知 发表时间：2015-07-30 浏览次数：

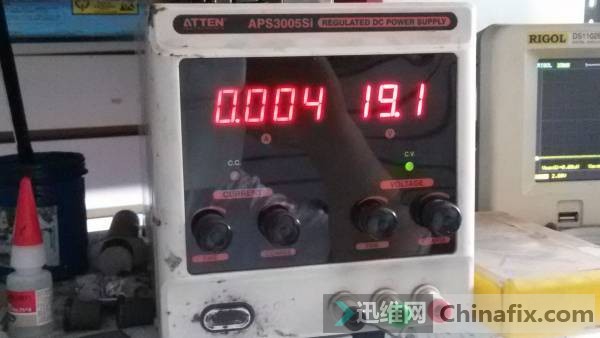

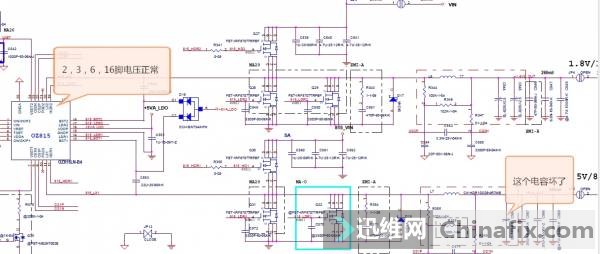

机型：方正颐和E200 板号：I4XSIX，待机电流0.004，按开关键没反应。拆机首先检测开关电压和开关本身无问题。再测发现+5VA没有，输出电感L7不短路。在电脑维修培训网下载电路图，查此电压由U15(OZ815）控制，测量U15的2脚供电19V正常，3脚VREF正常，6脚ON电压2.5V,16脚VDDP为+5VA_LDO正常。

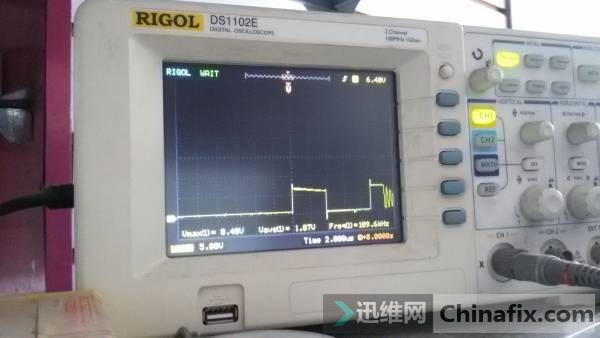

看样子U15本身已经正常工作了，没有输出应该是保护了。上示波器检测输出电感L7左边输入端，在打开19V电源的瞬间有方波出现，更说明在通电瞬间U15工作是正常的。

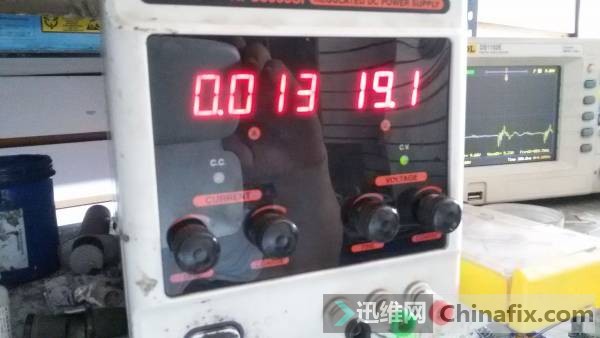

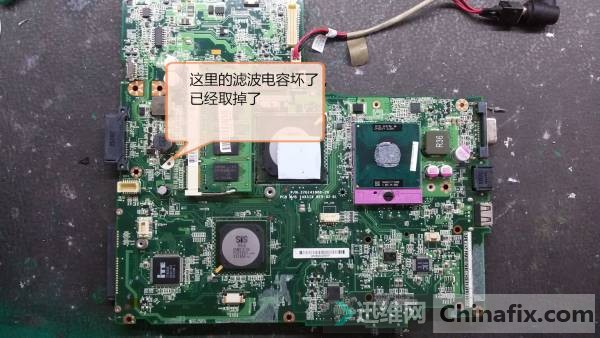

再测量L7右边输出端，没有电压，马上开始怀疑输出滤波电容C566，更换。通电，待机0.013，按开关，上电正常亮机了。
