速杀三星RC510进水故障

来源：迅维网发表时间：2015-06-22 浏览次数：

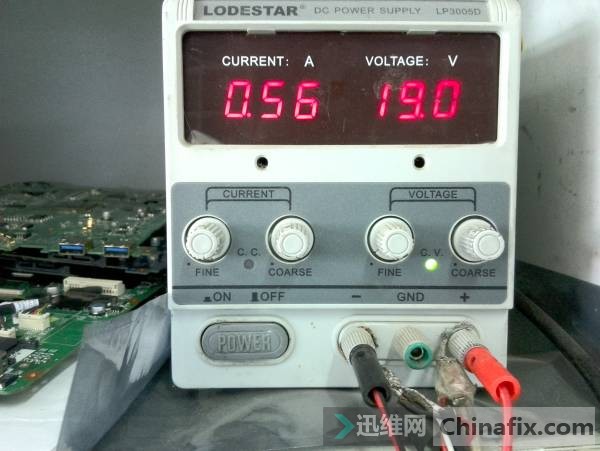

　在迅维笔记本维修培训基地出来这么久了一直忙没什么时间，这段时间一天下来才等来一台机子闲来无事就想着找个贴子发发，刚好下午就来了一台机器，客户说非常着急等着回话。拿过机器一看是三星的机器，心想着三星机器一般没标号的，非得找到点位才行，拔掉电池电流上到0.5A左右，心想应该电压都出来了没跑码，让同事腾飞把机器拆开自己在电脑维修培训论坛上找图纸点位。

　拆机大神五分钟不到把机子就拆开了，一看板子都没修过，心里一阵窃喜，这么新的机子说不定刷个BIOS就好了，在那暗自得意。谁知道反过来板子一看背面有三个电源芯片周围都有进水腐蚀的痕迹，（刚拆机比较心急修没拍照，一会奉上清理之后的图片）心想这下是电路问题还腐蚀这么严重这下不好弄了。

　找了几份图纸都不对，最后还是找到了图纸点位，那感激之情就别提了，言归正传，先把进水的地方用洗板水清洗干净。迅速打量各大电感无短路，上电触发，电流到0.4A不动，双手拿起板子乱摸一通芯片没发现发烫的，测各大电感电压，测到电感L3 L2无电压，翻开图纸一看是CPU_CORE没出来，看下CPU供电芯片是62882的，直接测量VIN脚无电压，看了旁边的电阻腐蚀成黑的了，对照点位是R647这个电阻

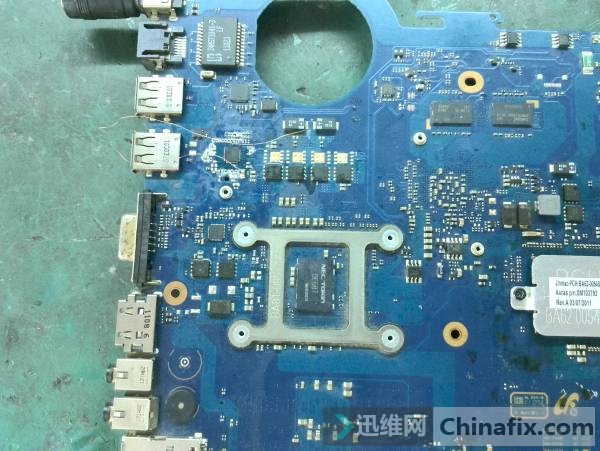

直接找个相同的换掉，刮刮焊盘，还没电压，再测下VDC和公共点都不通了，可能是过孔腐蚀了，果断飞线，上图：

先飞的不好看测试用的勿喷。再测CPU供电0.85v果断出来。再看电流还是没上去。再测L4没电压一看是IGFX_CORE，集显核心供电，看芯片引脚还有腐蚀，直接抹上焊油拿风枪一加热，上电再测，集显供电也出来了，电流又上去了一点点。

但瞬间又不动了，CPU顺手摸了下不是特别热，应该是没跑码。在无线网卡引脚测下PLT3_RST#没有，然后5系列的时序迅速在脑海过一遍顺着往前查。CPU的VRM3_CPU_PWRGD3.3V正常。

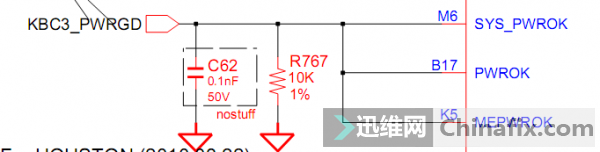

桥的三个PG正常，接着桥就要发出DRAMPWRGD，打开点位实测没有。

修到这里大家应该知道接下来怎么做了吧，对就是干桥，同事一听立马找来个HM55的桥，没错，就是料板拆下来的，干我们这行节约成本么，拆机大神外加直球，飞一般的速度值好了球，最后二十分钟之内打上桥，接下来就是上电了，触发开关只见电流像小兔子一样蹭蹭地往上跑，最后完美亮机。

文章来源：迅维网
http://www.chinafix.com/thread-869624-1-1.html
