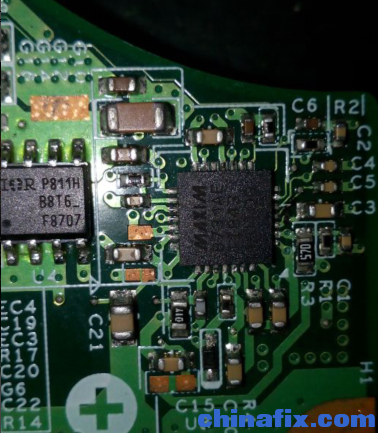

今天是在迅维电脑维修培训基地第一次修笔记本板,总而言之,言而总之还是有点小激动的。拿到板子后,先大概看了下外观,无明显维修痕迹。然后测短路,打值各大电感和公共点,都正常。OK,加电,电流0.02A。测待机电压3.3V和5V,没有。查EC待机条件,ACAV_IN没有开启。测量公共点,18.6V。说明没开启大电流公共点,测充电芯片(MAX8731)

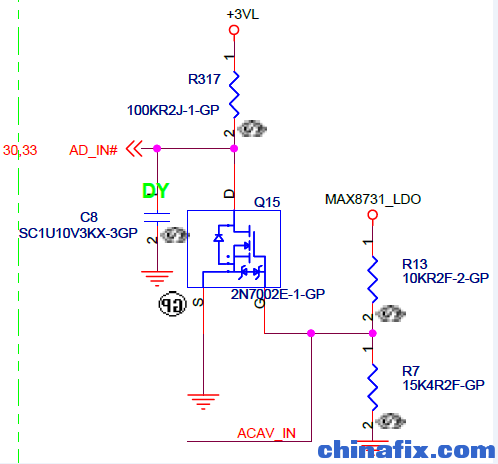

DCIN:19V 正常, ACIN:2.19V正常, LDO:5.36V 正常, VCC:5.35V 正常 REF:4.08V 正常 ACOK:0V 不正常 条件全都满足,但是没有输出,要么芯片本身坏,要么ACOK脚短路或掉件。查电路图,得知ACOK发出的ACAV_IN是由MAX8731_LDO经电阻R13和R7分压得到。

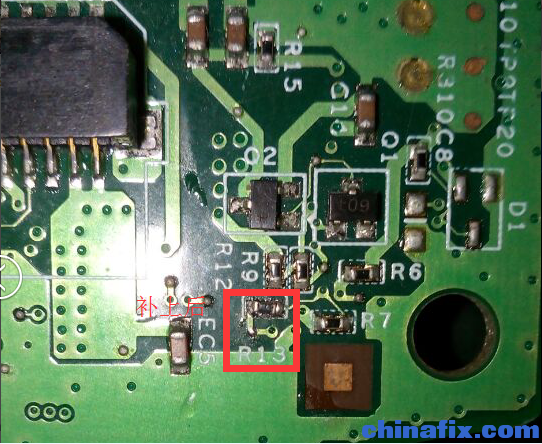

在笔记本维修培训论坛找到点位图,查点位图,发现R13掉件。

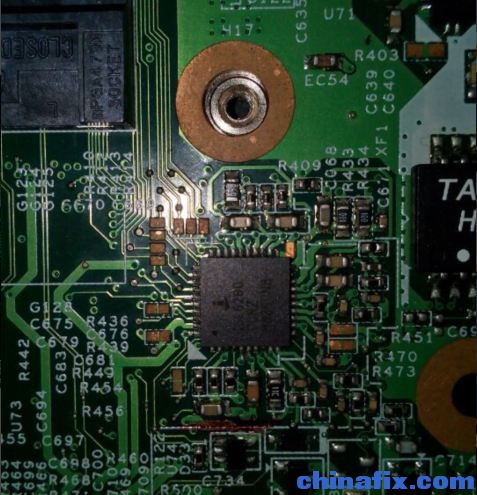

装上R13后继续加电(板子因没有COMS电池,所以会自动上电),测内存供电:1.8V 正常, 总线供电:1.08V 正常, 独显供电:0.9V 正常, CPU供电:0V 不正常。查CPU供电芯片(ISL6260C)。

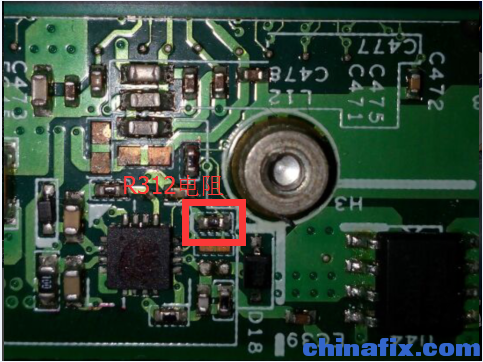

VDD和VIN都有待机供电,但是VR_ON没有开启。继续查图,CPU供电芯片开启条件是待机芯片、内存供电芯片、总线供电的ALL_PWRGD相与后产生,再由+3VS经过R312电阻上拉产生。 实测待机,内存,总线供电都正常,说明PG信号已正常发出。开始测R312电阻两端的电压:0.72V 不正常。

继续往上查。+3VS是+3VALW经U33场管转换得到的。

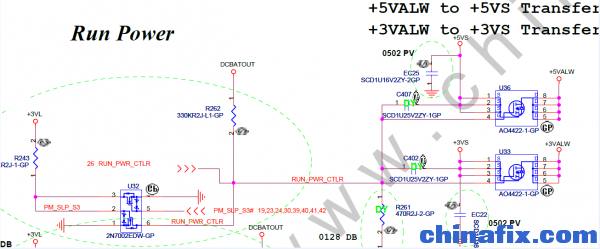

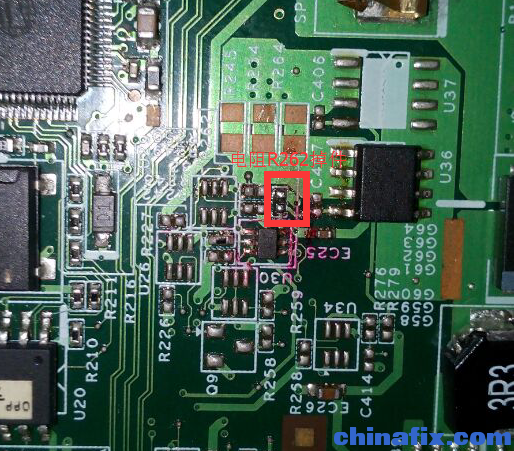

测U33的G极,没有电压。U33G极电压是DCBATOUT经电阻R262上拉,U32控制得到。测U32,正常,查点位图,发现电阻R262掉件。

换上电阻,OK,开机。
