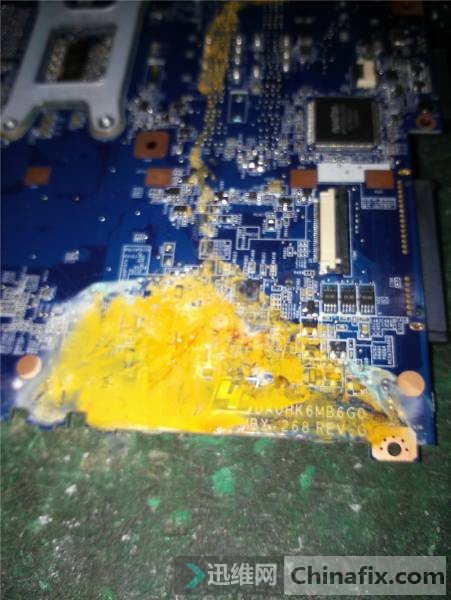

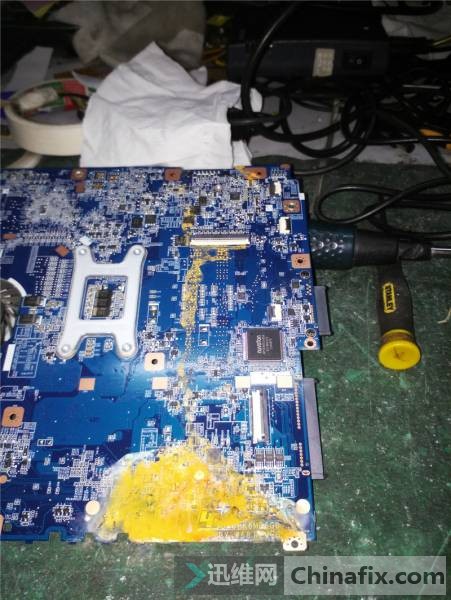

那么接下来就是清理。清理后看着成色还不错呢。但是掉了好几个电阻断了好多线。

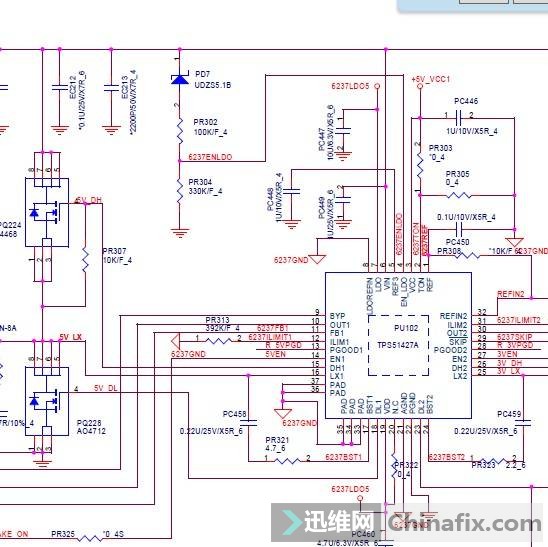

清理后还是无触发35v芯片是51427，那么我们首先在笔记本维修培训网找到图纸，打开图纸如下：

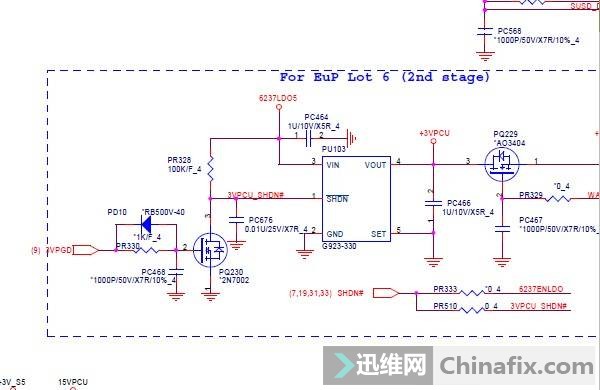

芯片没有6237LDO5，+5V_VCC1。检查无EN_LDO无VIN，主板PD7 PR302 PR304没有了当然没有供电和开启信号啦哈哈。补上后6237LDO5出来。但是芯片怎么都找不到+3VPCU。后来发现是由PU103产生的。要产生这个供电要有3VPCU_SHDN#。经查无电压。主板上pq230是没有的所以不用其他信号只要查3VPCU_SHDN#。
pr333也是空的所以直接检查SHDN#。

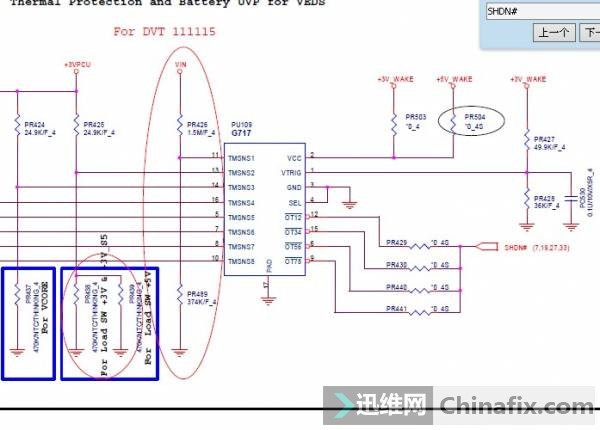

SHDN#来到了这里，运气比较好直接检查到了vin无且电阻pr426腐蚀。更换电阻和飞线机器顺利产生了+3VPCU。至此电压都出来了但是+3V_WAKE，+5V_WAKE还是没有。检测了周边的都正常，直接更换51427.更换后+5V_WAKE。+3V_WAKE顺利产生。怀着激动的心情上开关。触发到了0.1后掉电心瞬间冷了，继续吧。检查PQ225 3v后继无输出，想想5v后继肯定也是没有动作所以就不去查了。直接检查MAIND7

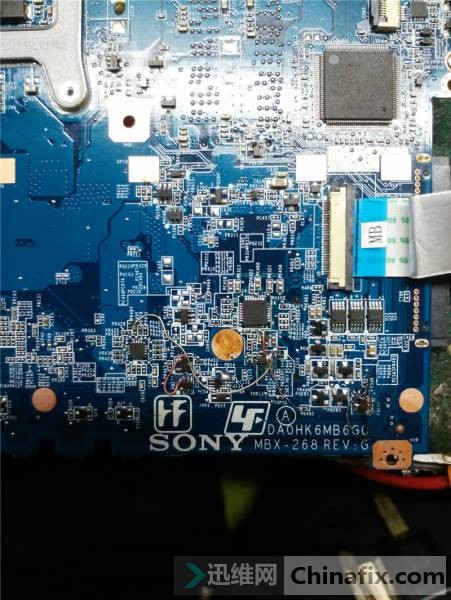

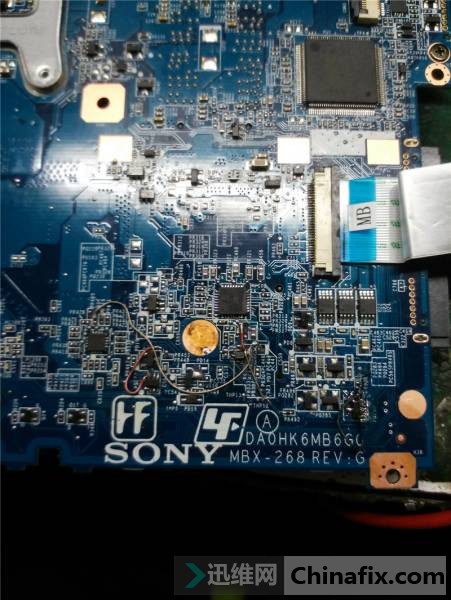

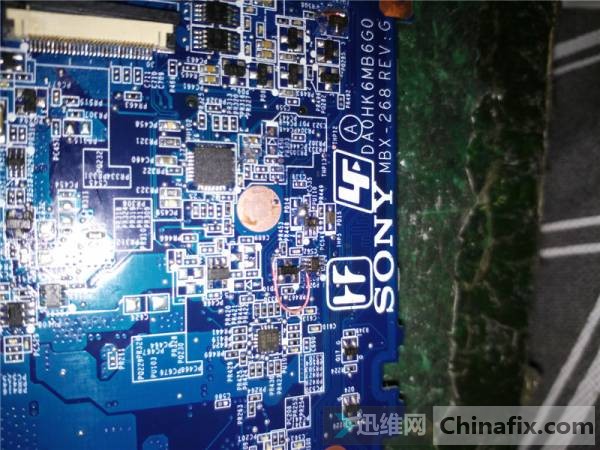

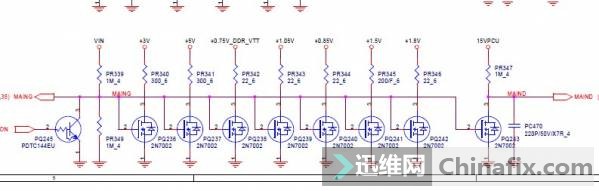

来到了这里，经查RUN_ON触发后有动作。但是触发前MAING并没有电压。查vin无。直接飞线。检查PR339电阻腐蚀更换后电压9v出来。在次触发测量MAIND还是没有。检查15VPCU正常。PR347电阻腐蚀更换后电压顺利出来，电流一路上去，应该是亮了，这是飞好线后的样子。
上屏无显示。外接无显示。我了个去。花了这么长时间来修理这个玩意，结果还给我出难题。平静下我那恼火的小心脏。继续，想想BIOS 应该是不会吧，机器还是集成的，难道是南桥？想了想换个内存吧，不行。在换个CPU 吧，居然亮了。51427和isl6237是通用的所以板子上你们看到的是isl6237，当时没有51427 了。
